Bericht zum Umbau eines BRUDER FENDT 209 im Maßstab 1 : 24

Baubeginn: April. 2016

Beim Gang über den Flohmarkt fiel mir ein BRUDER Spielzeug-Traktor mit Anhänger in Auge. Als mir die Besitzerin den Preis von 5,- € nannte, konnte ich nicht wiederstehen. Ein landwirtschaftliches Fahrzeug habe ich bisher noch nicht in meiner Sammlung. Im Internet habe ich schon viele Umbauten derartiger Modelle mit großem Interesse beobachtet. Ich möchte den Umbau mit vorhandenen Teilen kostengünstig vornehmen. Die nötigen Teile habe ich bestimmt in einer der vielen Schubladen liegen.

-------------------------------------------------------------------------------------------

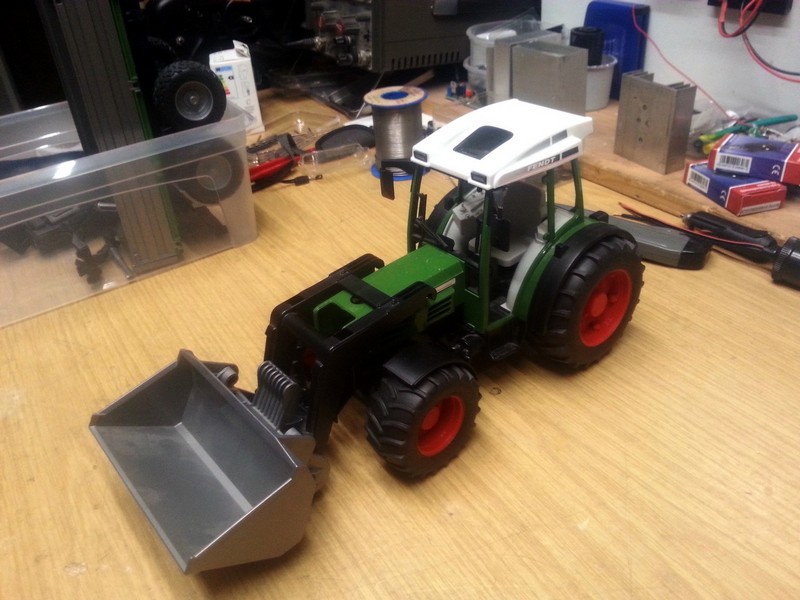

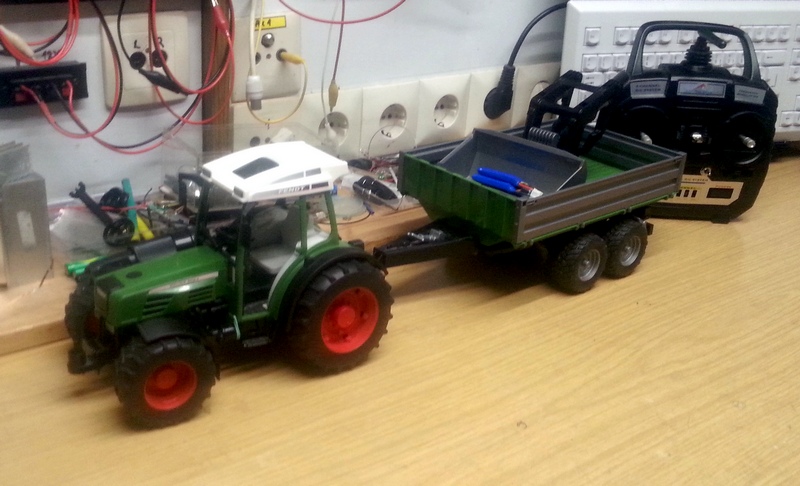

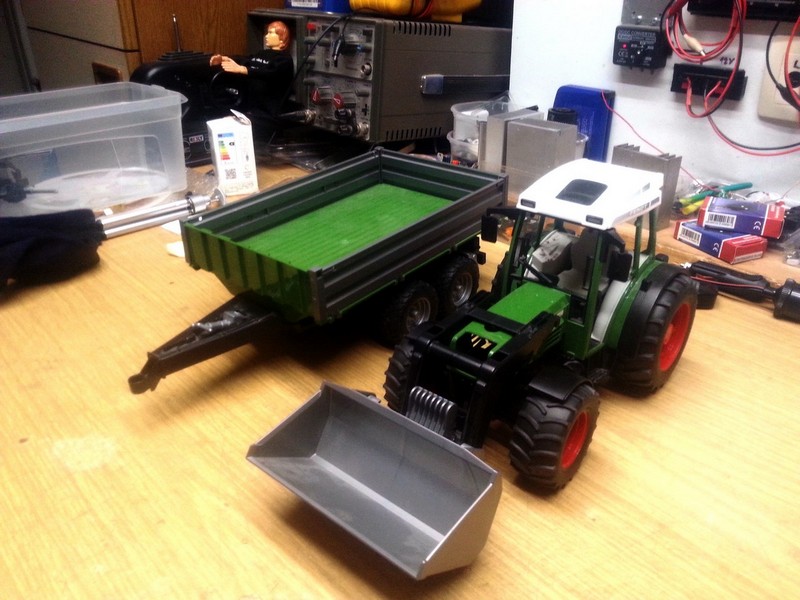

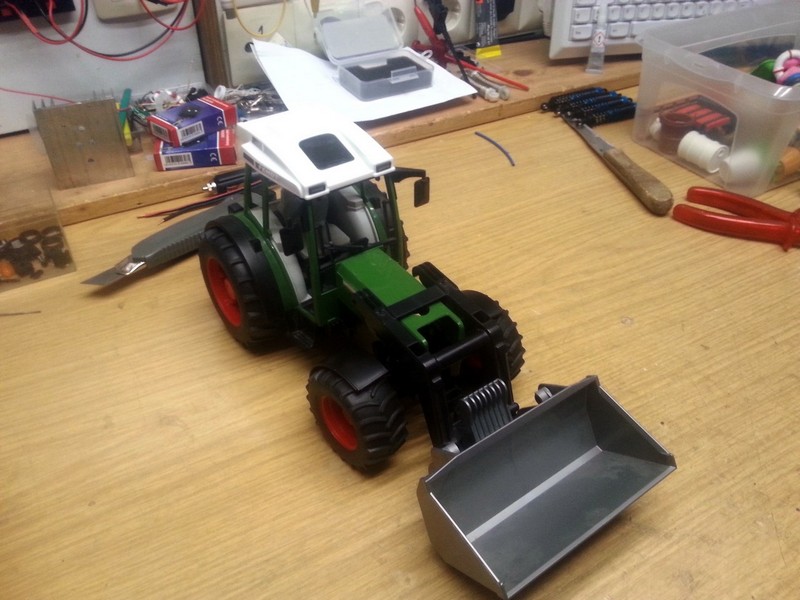

So habe ich das Modell erstanden.







-------------------------------------------------------------------------------------------

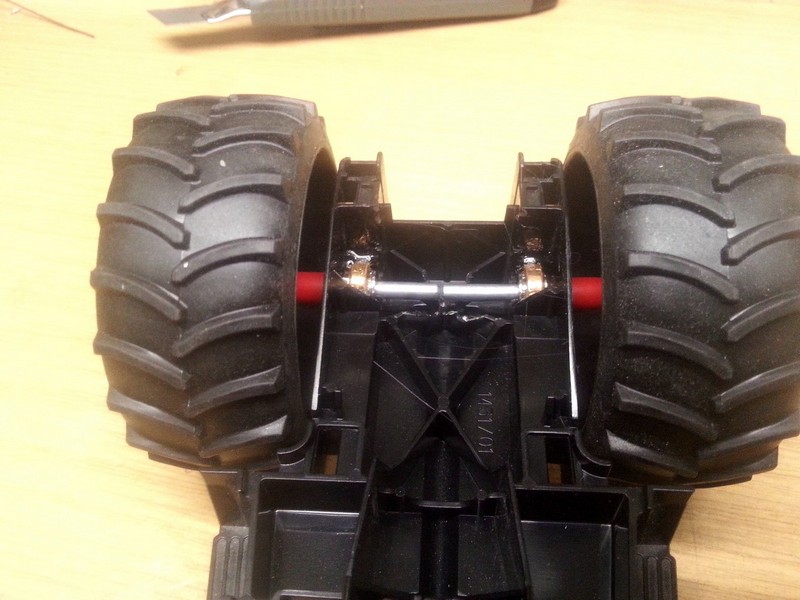

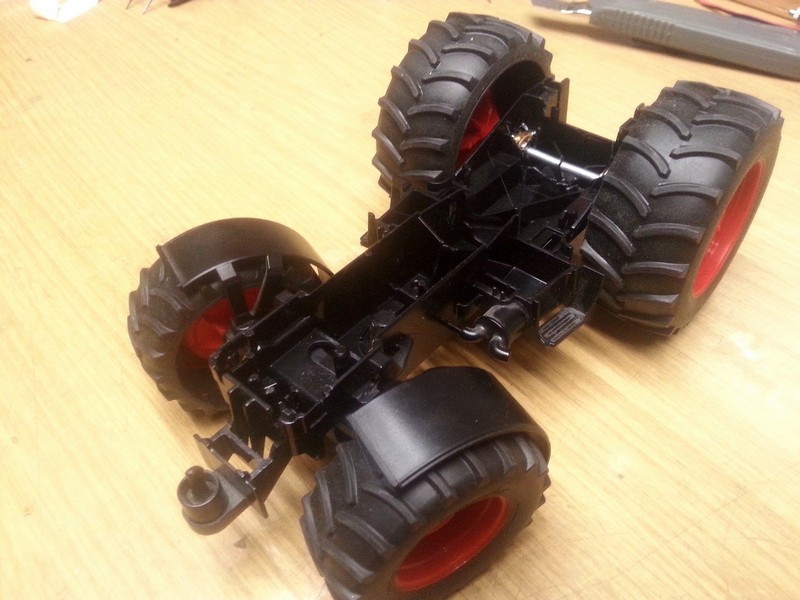

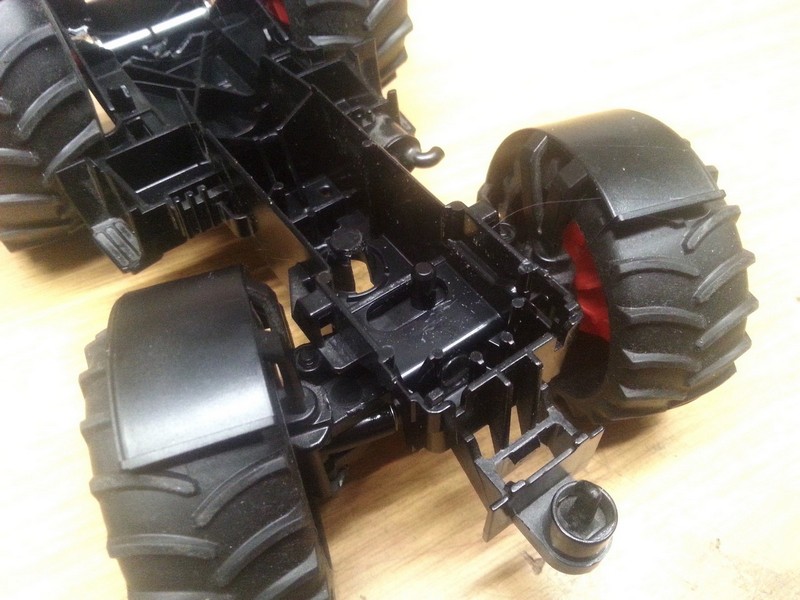

Ich habe das Modell zerlegt und mit dem Umbau der Hinterachse begonnen. Dafür habe ich die vorhandene Achse ausgebaut, mittig getrennt und Kugellager eingebaut.







-------------------------------------------------------------------------------------------

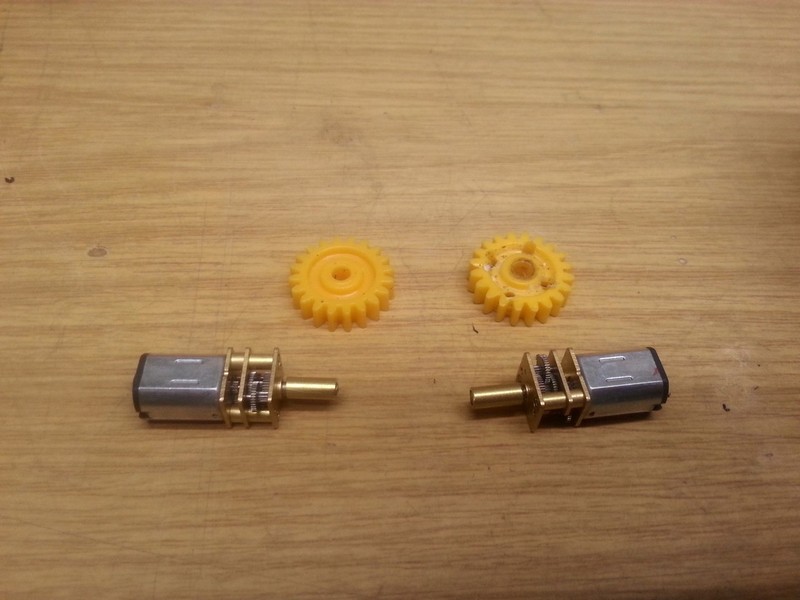

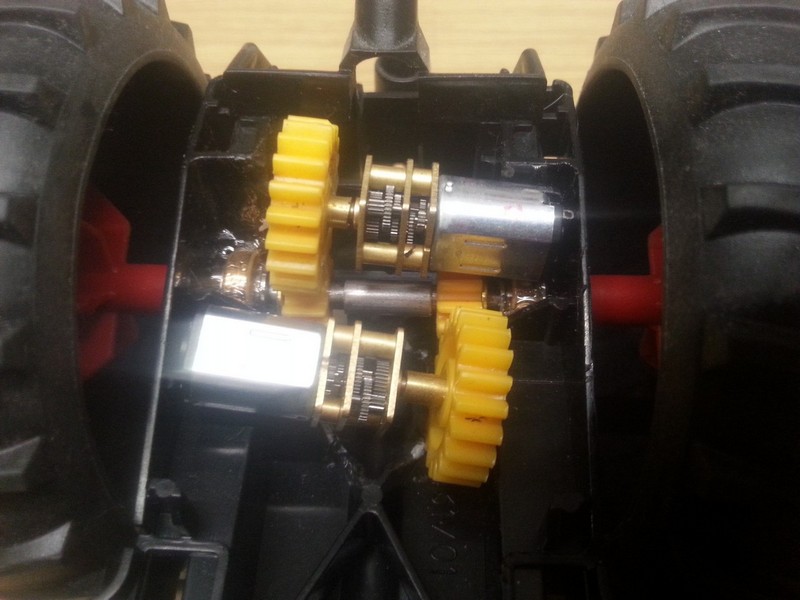

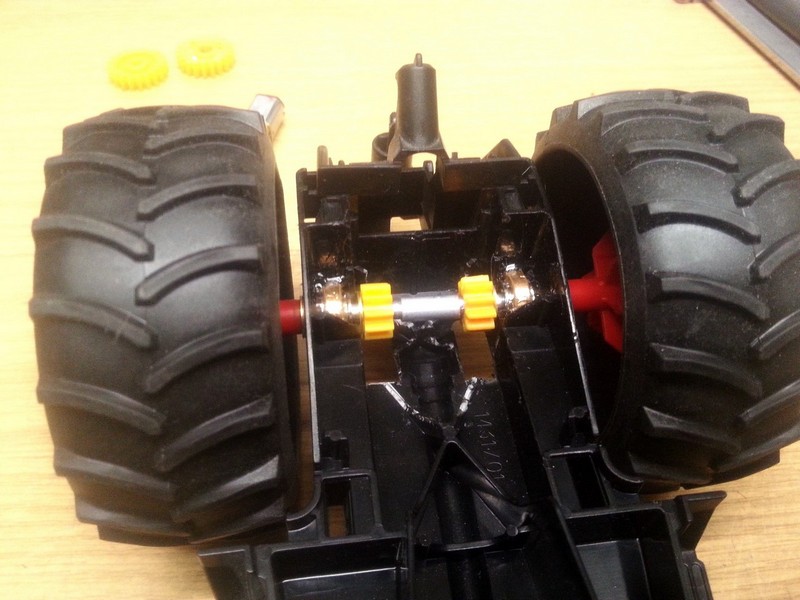

Auf die Halbachsen habe ich Zahnräder montiert.

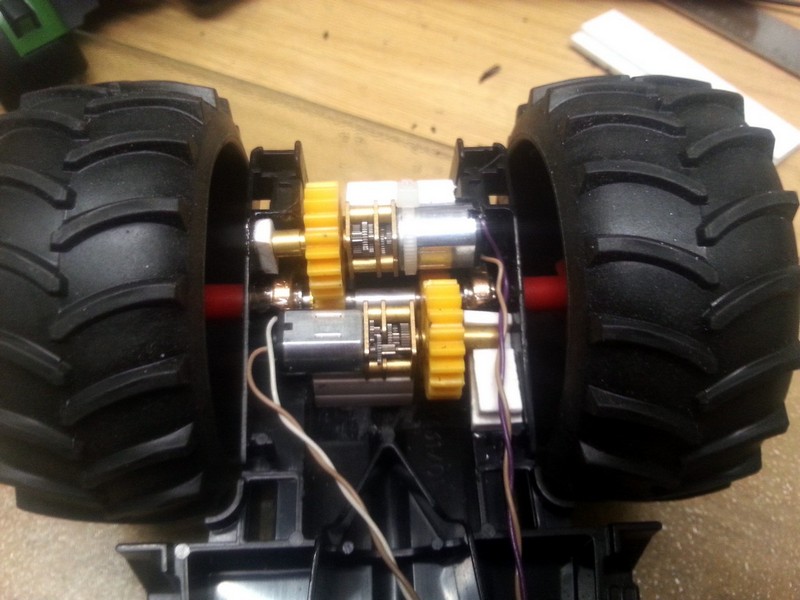

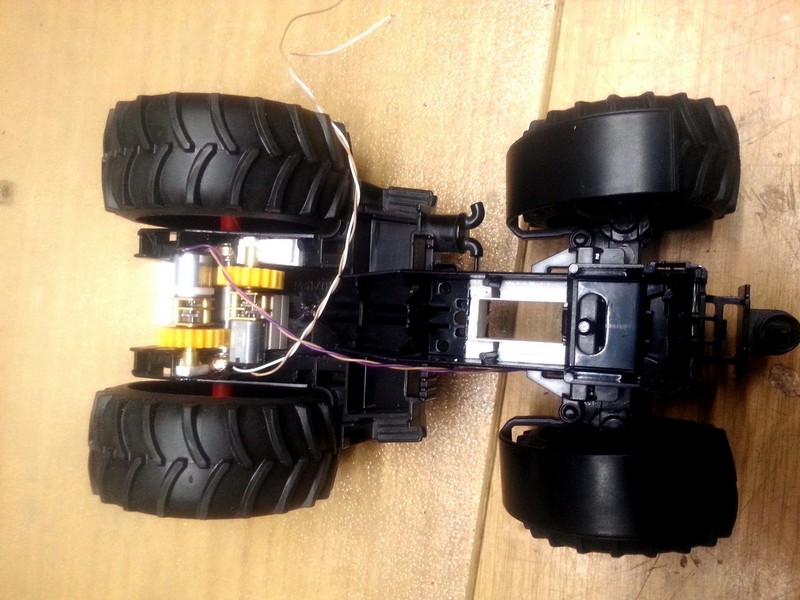

Da ich kein geignetes Differential hatte, habe ich für den Antrieb 2 kleine Getriebemotore vorgesehen.







-------------------------------------------------------------------------------------------

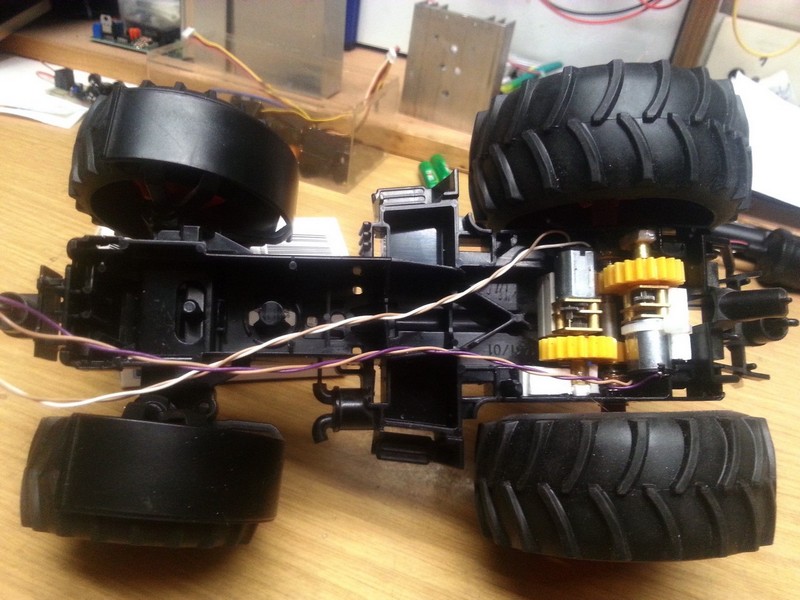

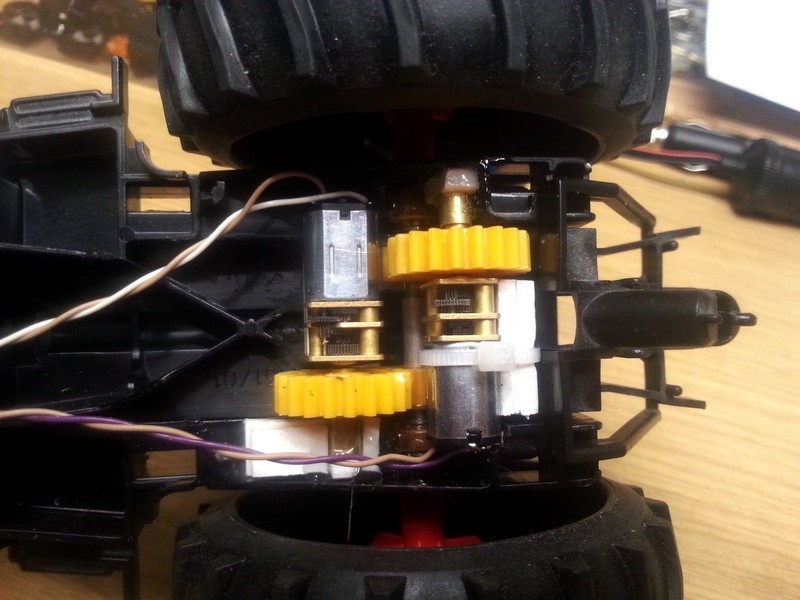

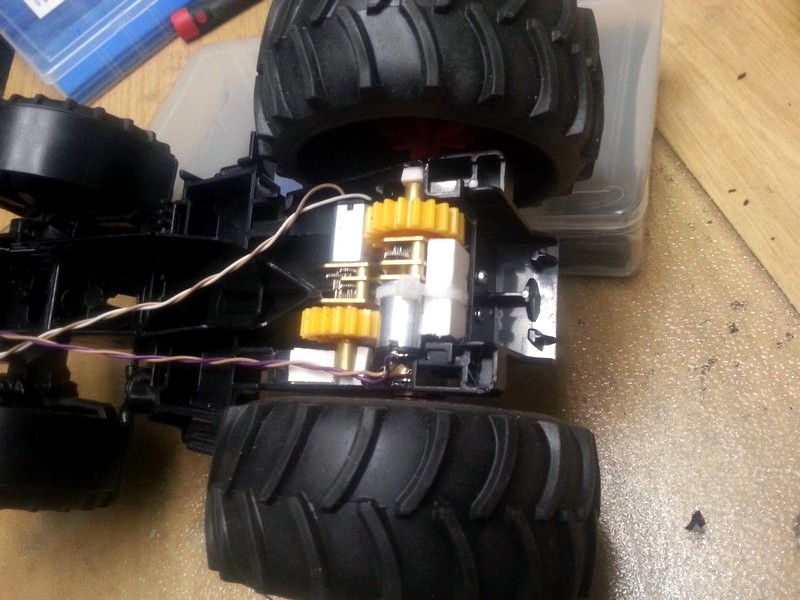

Die sinnvolle Befestigung der Motoren war etwas schwierig.

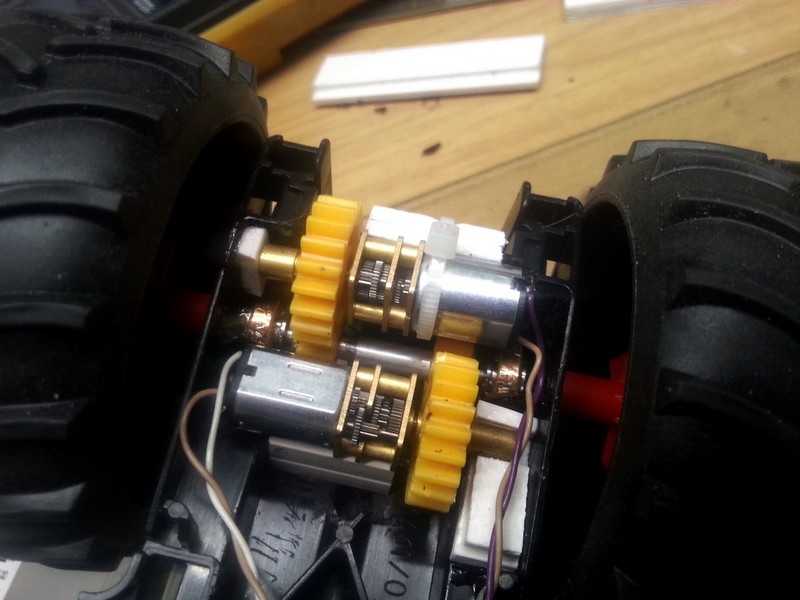

Ich habe eine gute Lösung gefunden, bei der ich sie auch schnell mal wieder heraus nehmen kann.











-------------------------------------------------------------------------------------------

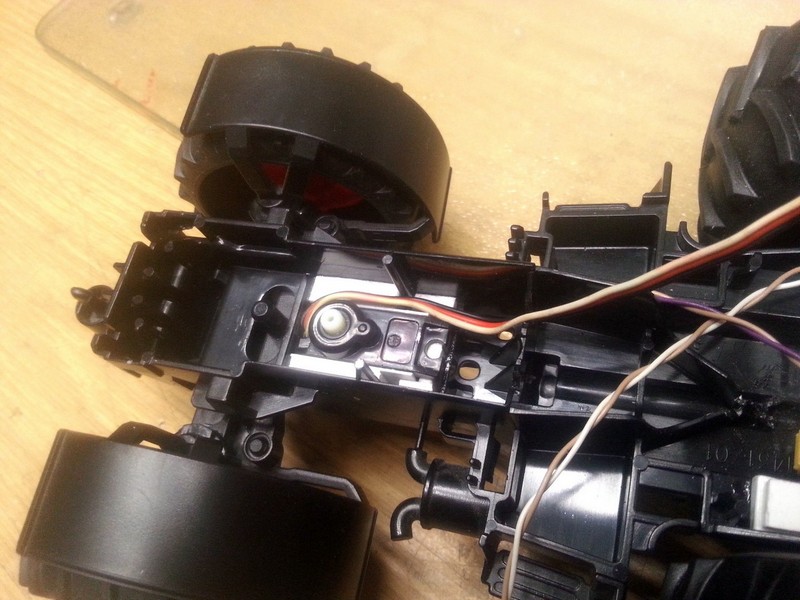

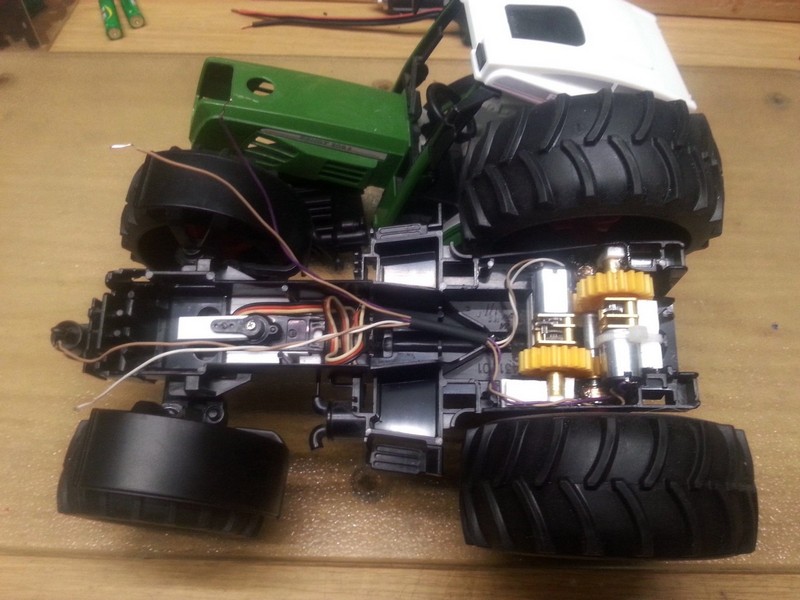

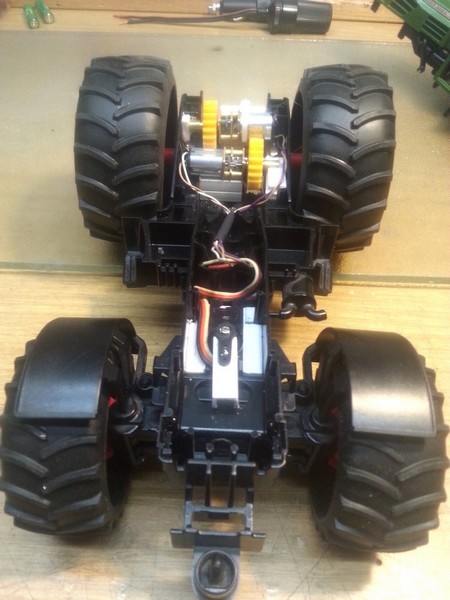

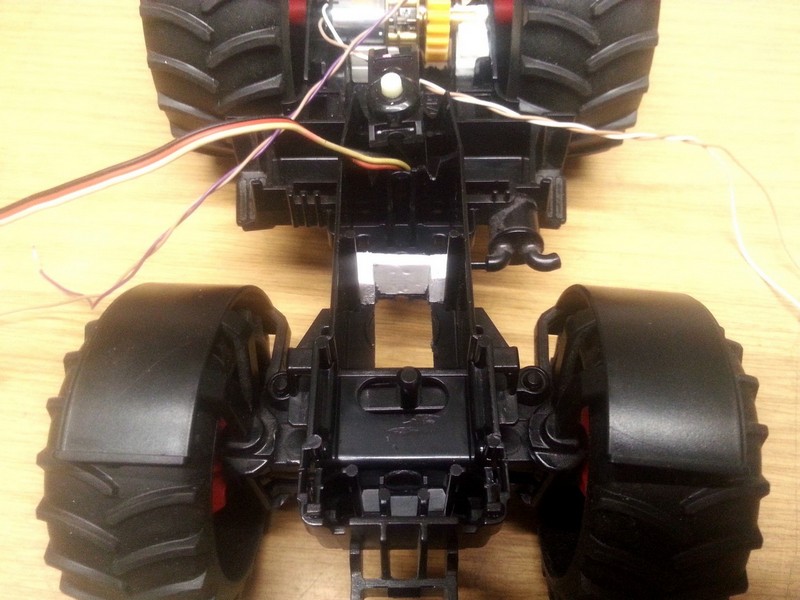

Die Vorderachse habe ich ausgebaut, gerichtet, gefettet und unverändert wieder eingebaut. Danach baue ich einen kleinen Servo für die Lenkung ein. Damit dieser höhengleich passt mußte ich ihn durch den Bodenträger hindurch eingepasst.









-------------------------------------------------------------------------------------------

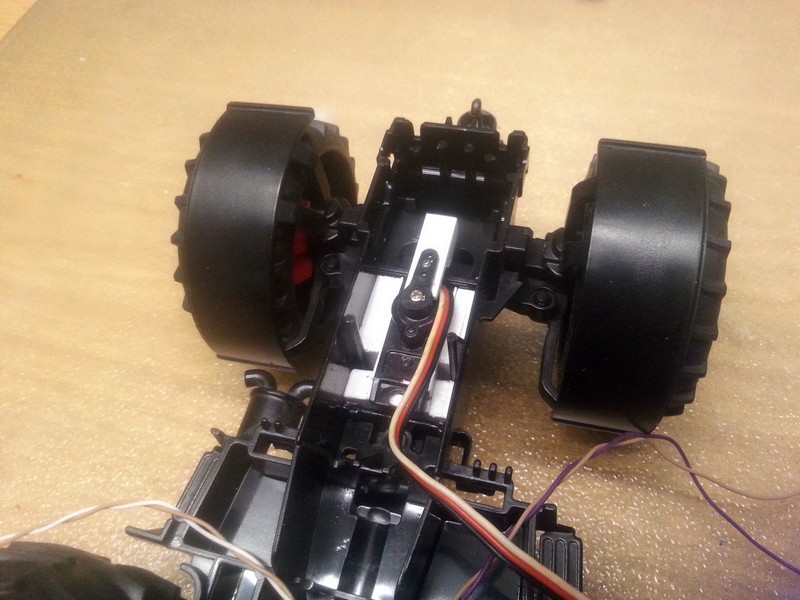

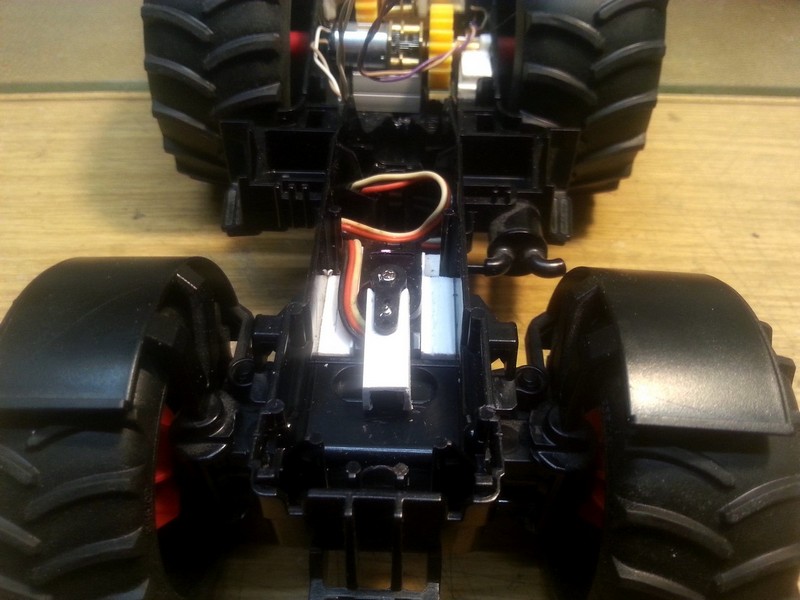

Den Servoarm habe ich mit einem U-Profil verlängert.
Dies Profil passt genau auf den vorhandenen Steuerzapfen.









Für den Funktionstest das Video starten



-------------------------------------------------------------------------------------------

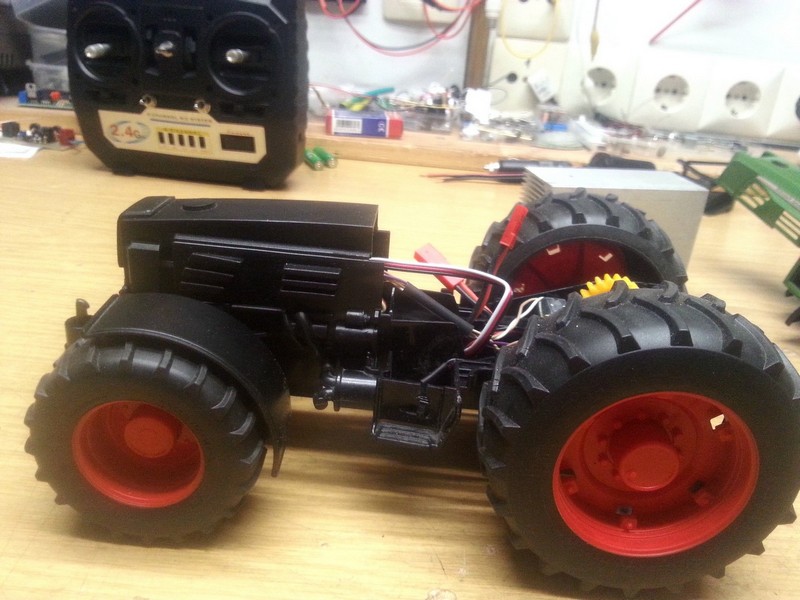

Ich stelle jetzt erste Überlegungen für den Einbau der Fernsteuer-Elektronik an.

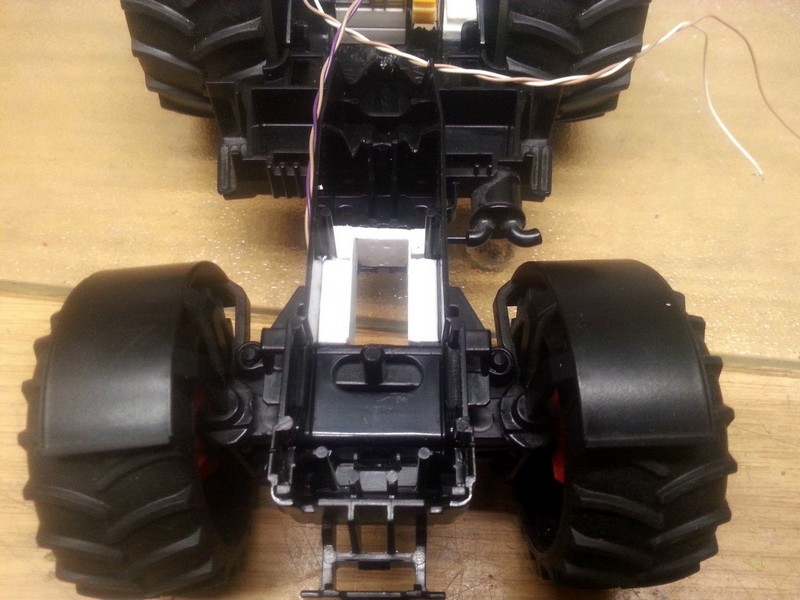

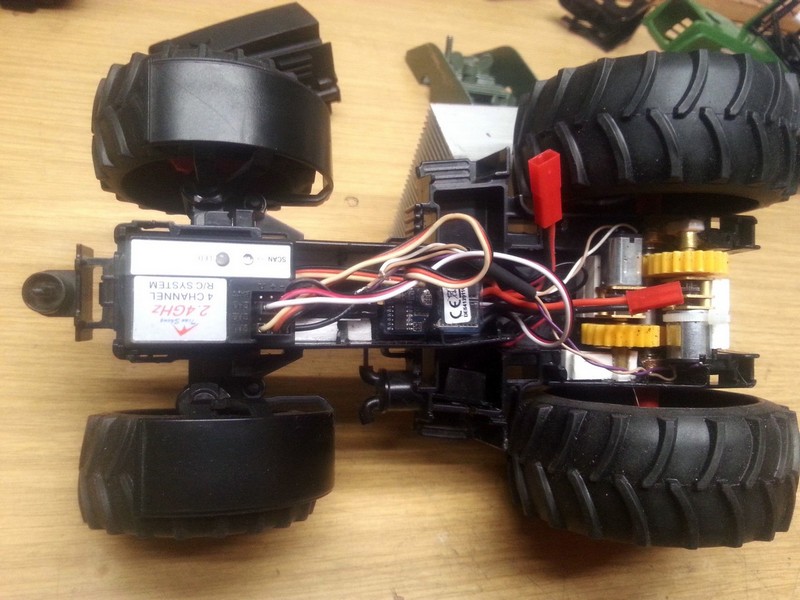

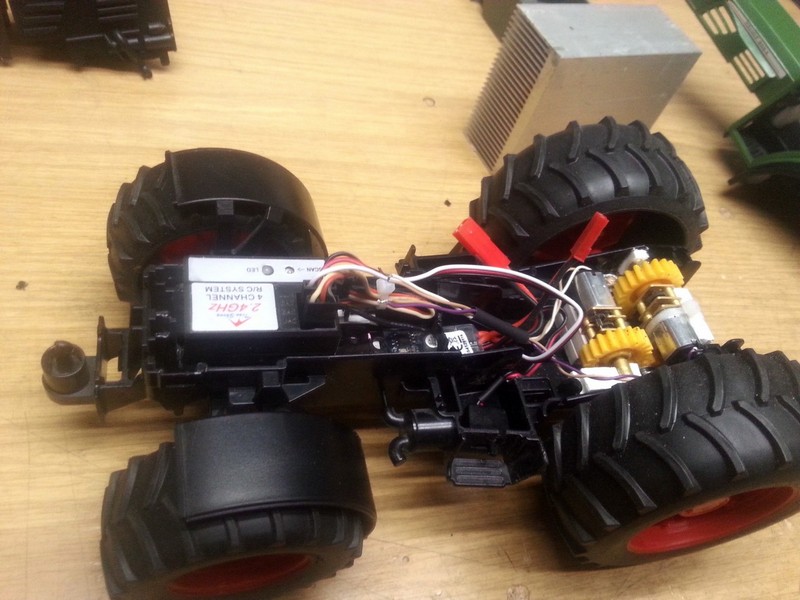

Für den Empfänger und den Fahrtregler ist der richtige Einbauplatz schon gefunden.
Ein kleines Problem wird es nur noch, den passenden Fahrakku ( LiPo 2s/500mA ) zu finden.



In der linken Trittstufe habe ich den Einschalter vom Fahrtregler verbaut.







-------------------------------------------------------------------------------------------

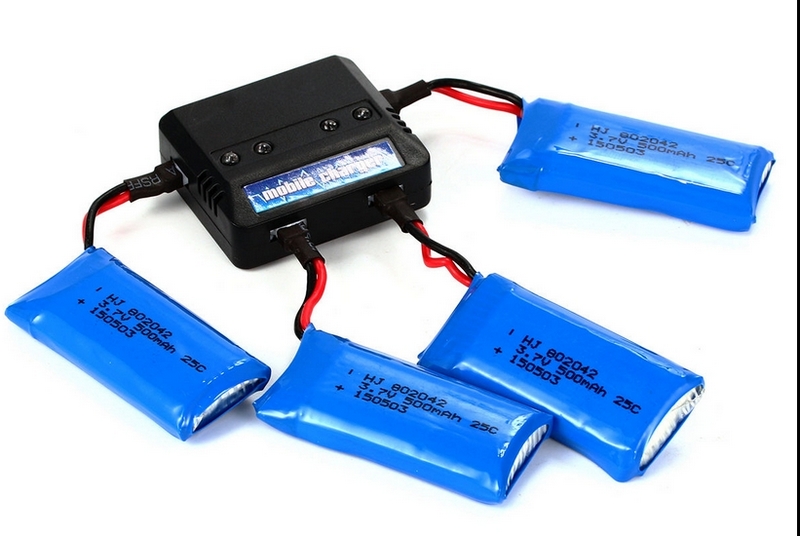

Habe gerade die richtigen LiPos kostengünstig in der Bucht gefunden. Damit kann ich mir 2 Fahrakkus zusammen stellen, die noch mit unter die Motorhaube passen.



-------------------------------------------------------------------------------------------

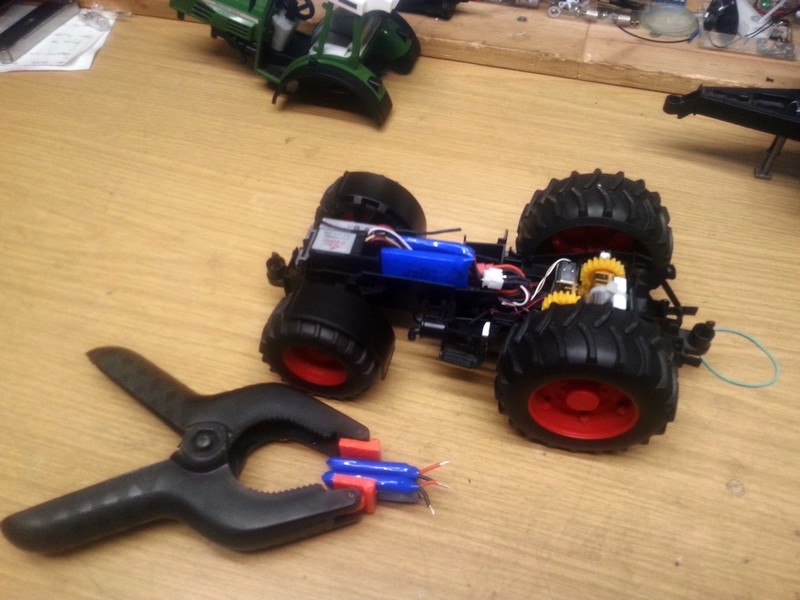

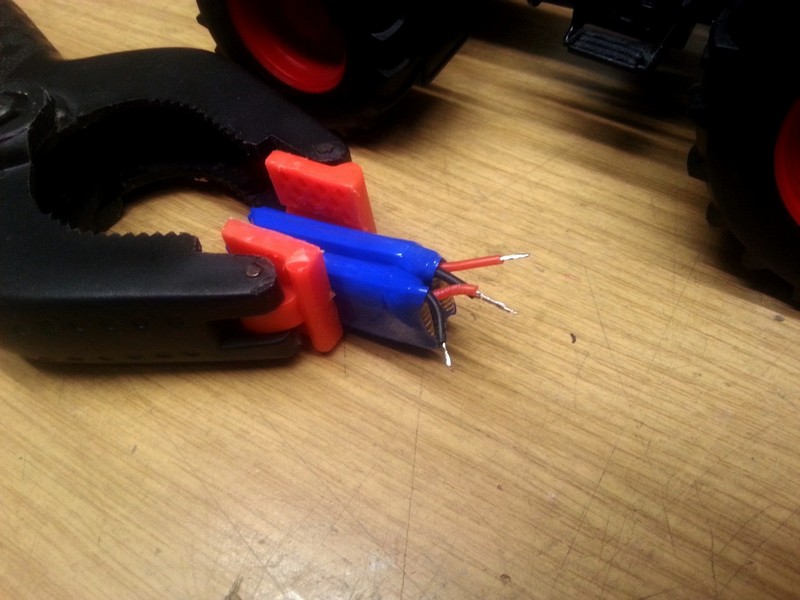

Die LiPo´s sind eingetroffen. Ich löte jeweils 2 Zellen als Pack zusammen.

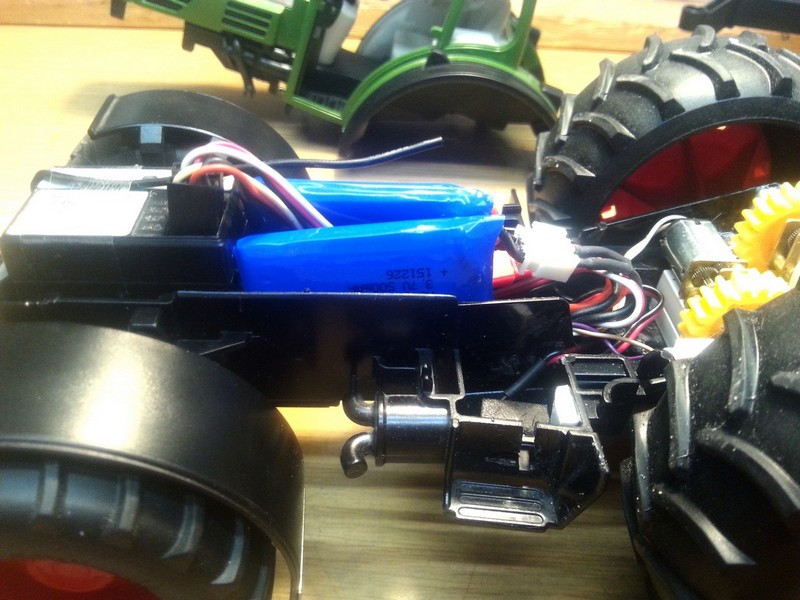

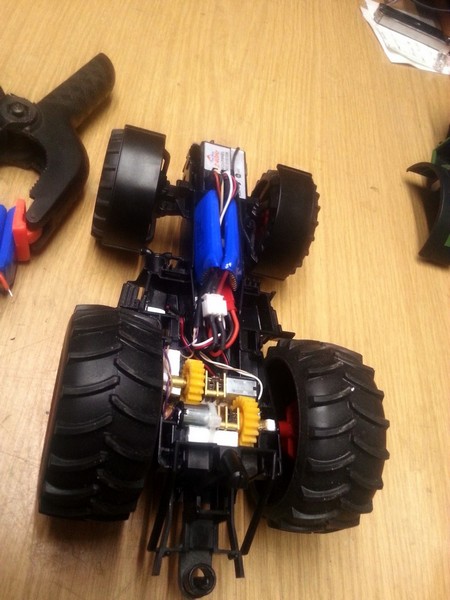

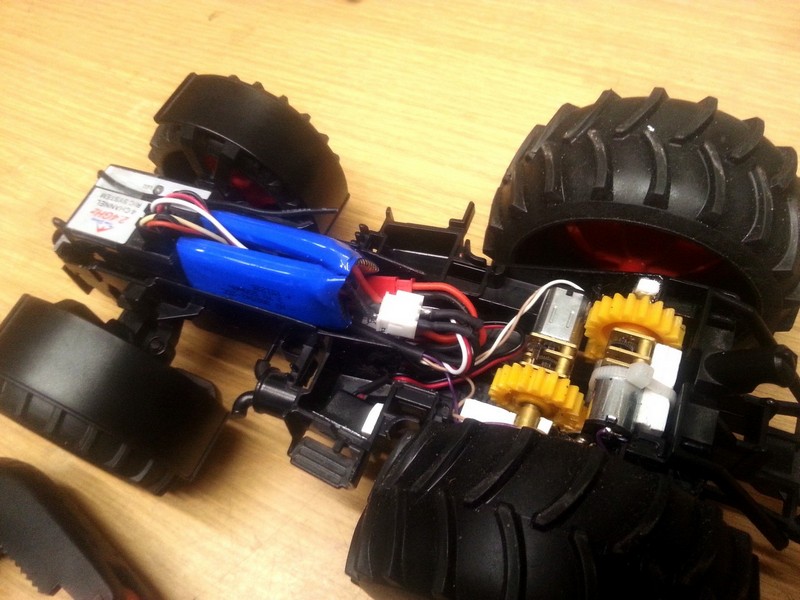

Die Akkus passen wie geplant und einer Testfahrt steht nichts mehr im Weg.





-------------------------------------------------------------------------------------------
Das Modell fährt einwandfrei. Die Kraft und die Wendigkeit sind gut



-------------------------------------------------------------------------------------------

Dieser Baubericht ist somit abgeschlossen.
