Bericht zum Umbau eines LAND ROVER von BRUDER.

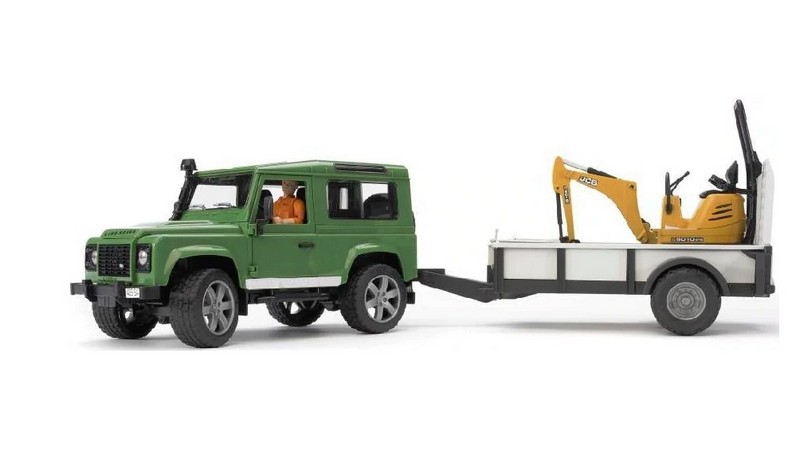

Der LAND ROVER ist ein bespieltes Modell im Maßstab 1 : 16
Baubeginn: November 2020
Über Kleinanzeige konnte ich einen bespielten, aber gut erhaltenen BRUDER Land Rover kaufen.

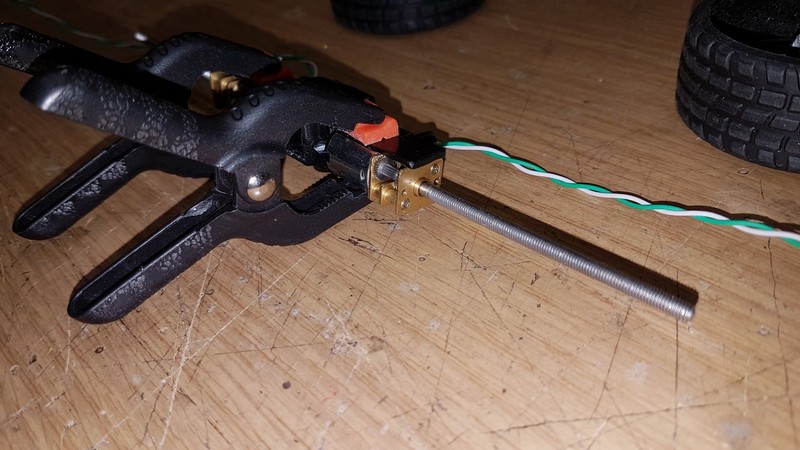

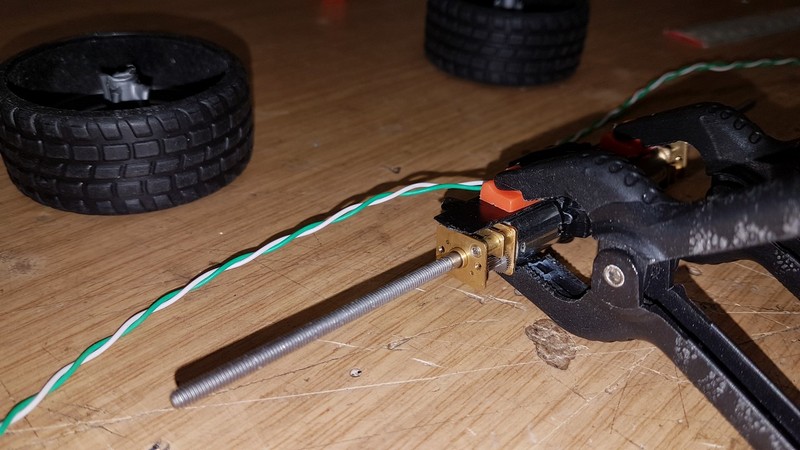

Ich will alle original Räder mit N20 Getriebemotoren antreiben.
Funktionen:
Standlicht, Fahrlicht, Stop- und Rückfahrlicht, Blinker und Warnblinker und Anhänger Beleuchtung.
Fernsteueranlage: FlySky i6 Sender und 6 Kanal Empfänger
-------------------------------------------------------------------------------------------

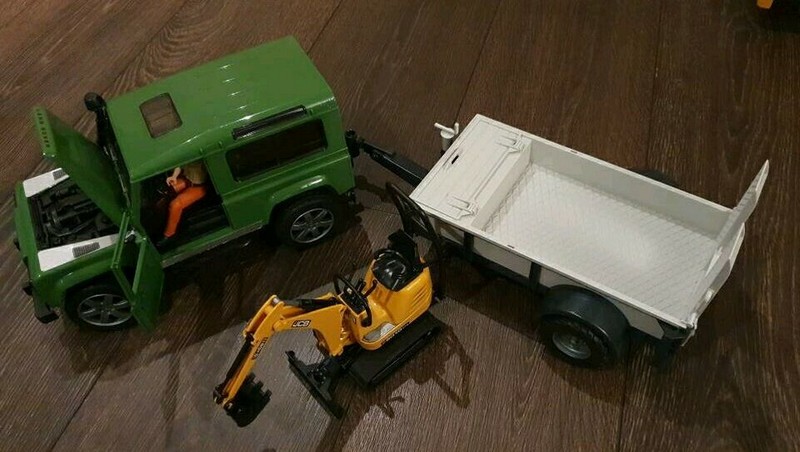

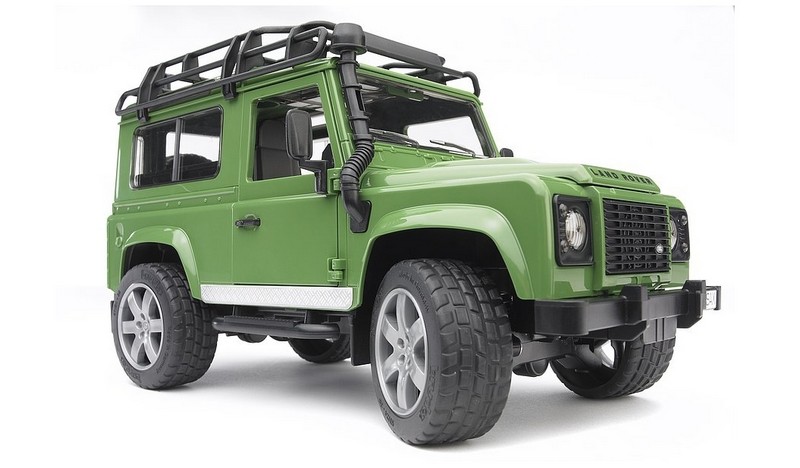

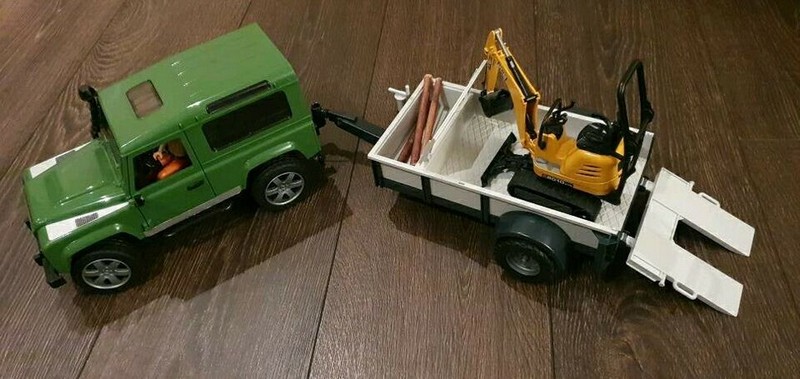

So habe ich das Modell gebraucht übernommen.
-------------------------------------------------------------------------------------------

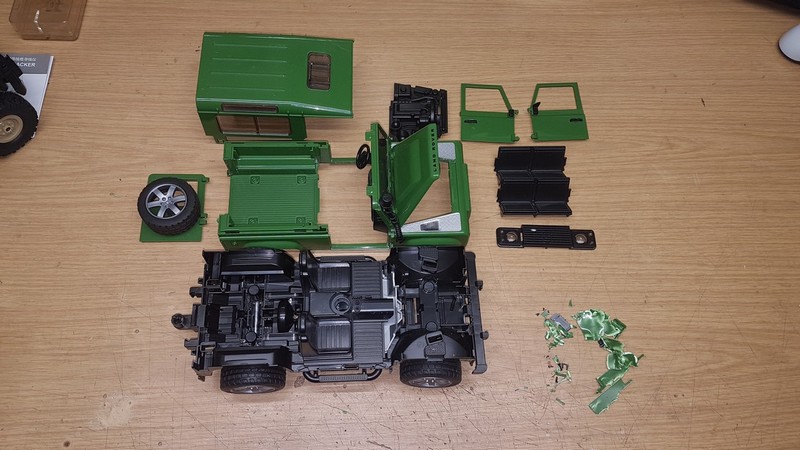

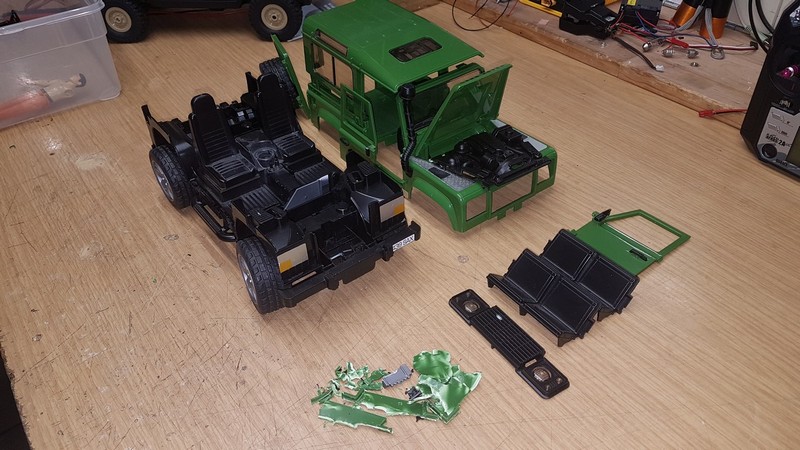

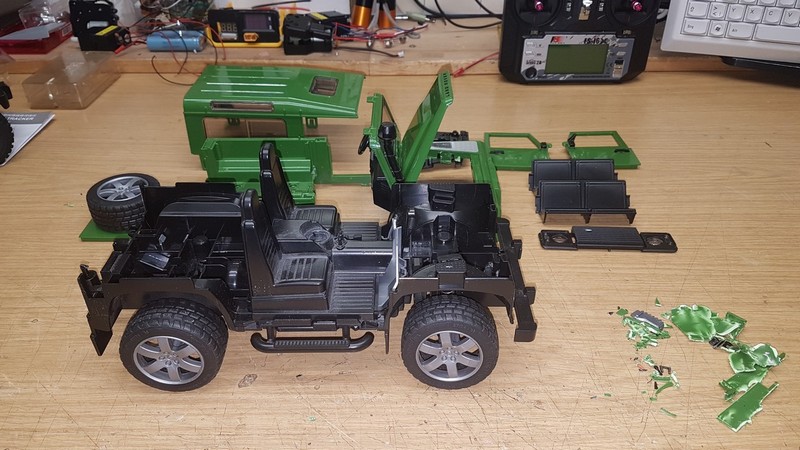

Zum Zerlegen des Modells muß ich die Antriebsachsen und einige Halteklammern entfernen.
Diese BRUDER Modelle sind zwar schnell zusammen gesteckt,
aber das Zerlegen ist manchmal etwas kompliziert.
-------------------------------------------------------------------------------------------

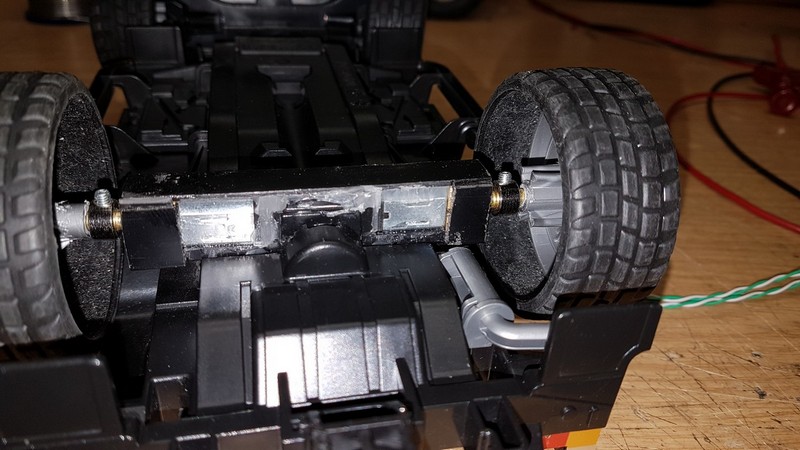

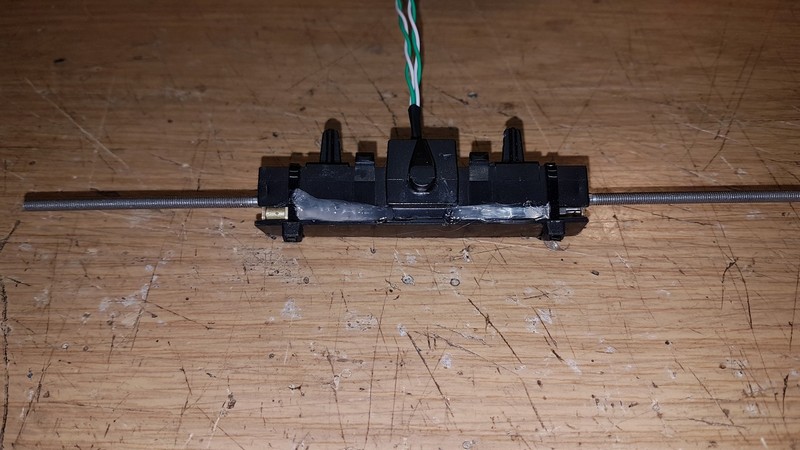

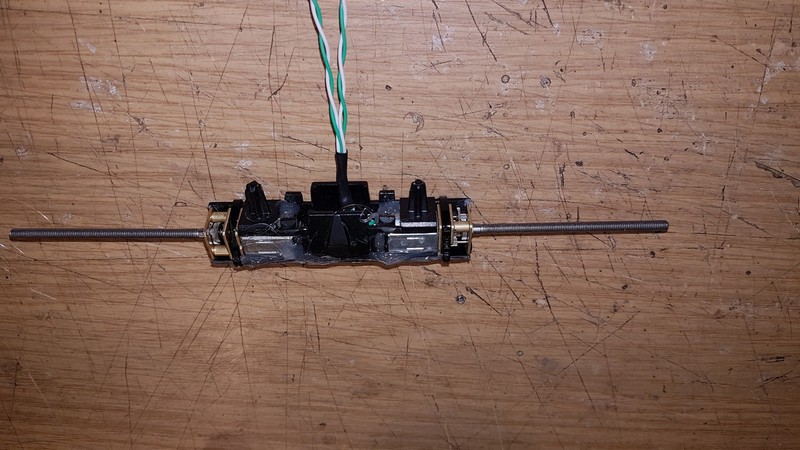

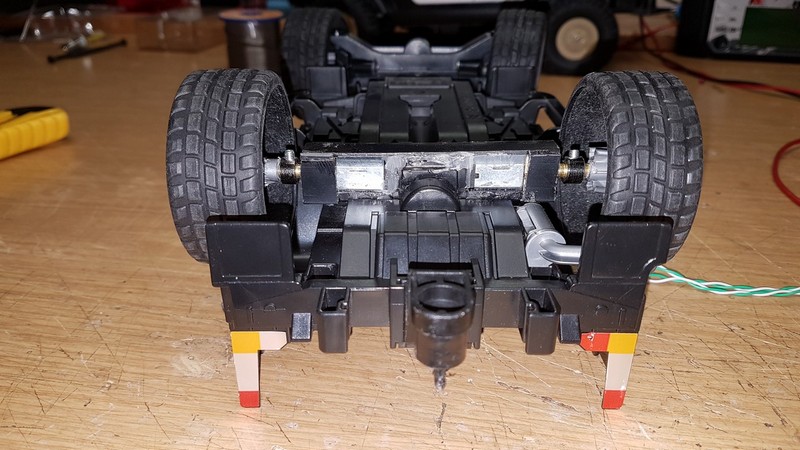

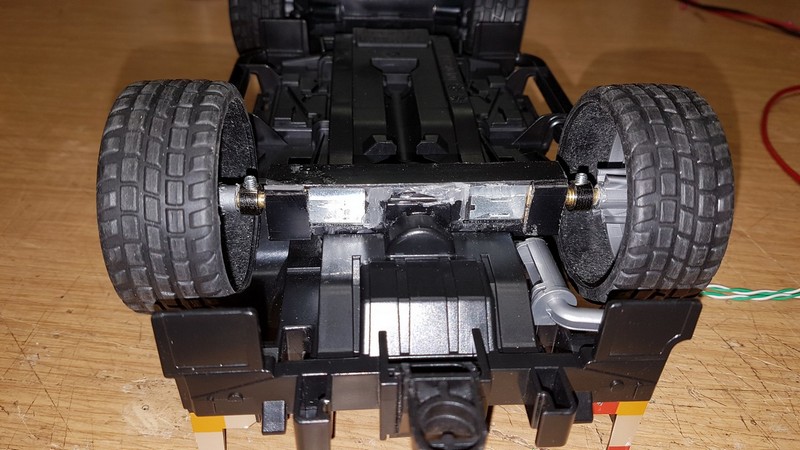

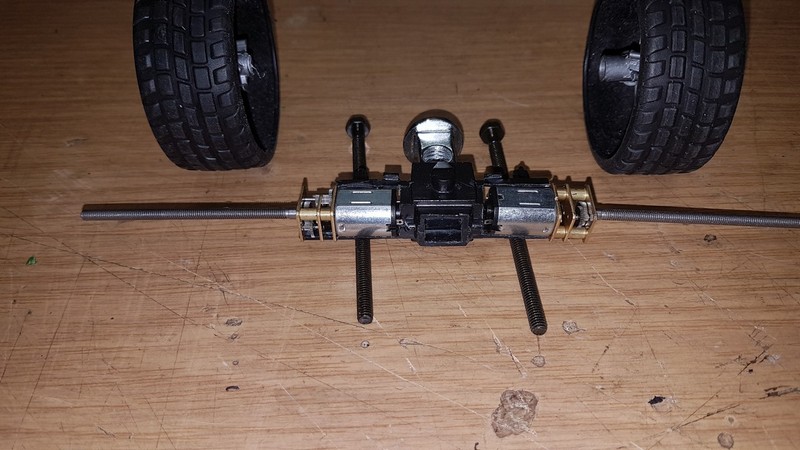

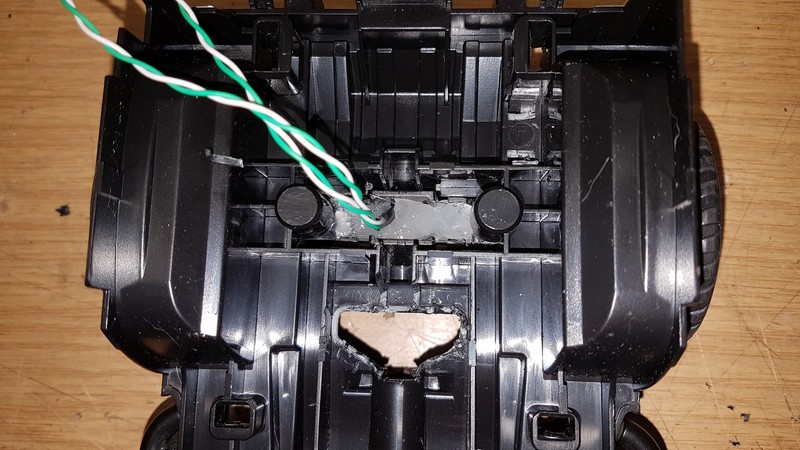

Ich habe die Hinterachse ausgebaut und bearbeite sie so, dass ich die N20 Getriebemotoren integrieren kann.
-------------------------------------------------------------------------------------------

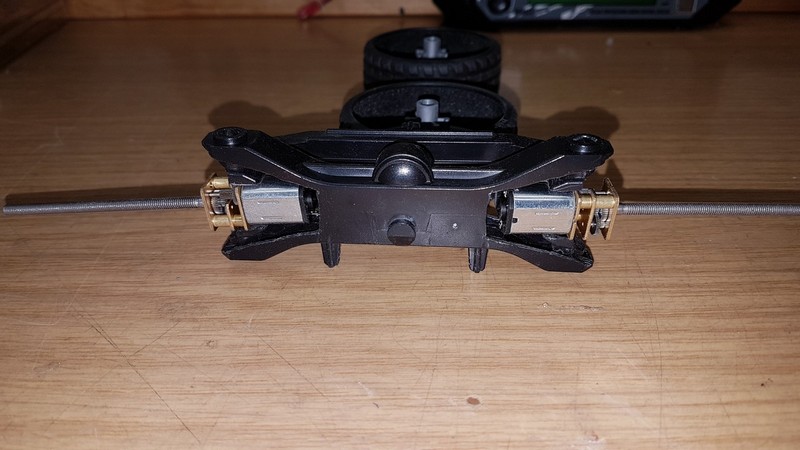

Die umgebaute Achse passt jetzt wieder in die originale Aufhängung.
Hinterachse mit Antrieb.mp4
-------------------------------------------------------------------------------------------

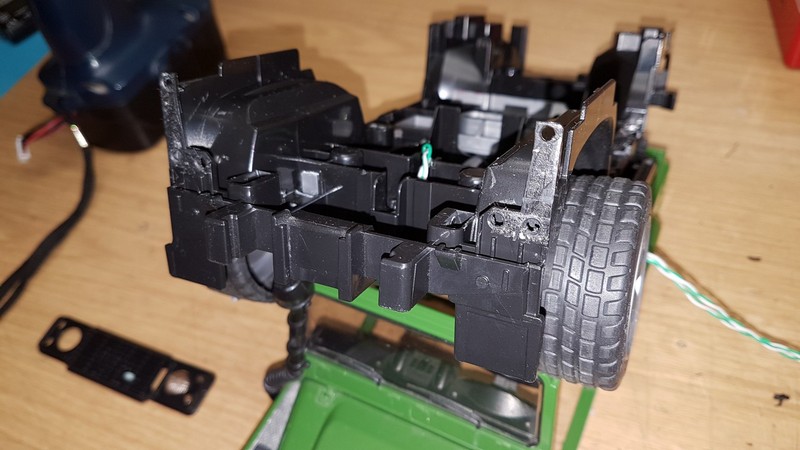

Weitere Chassisteile müssen noch geändert werden.

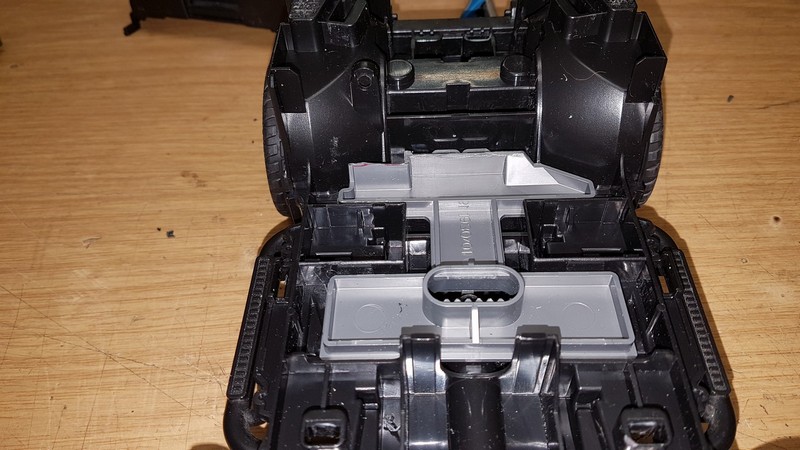

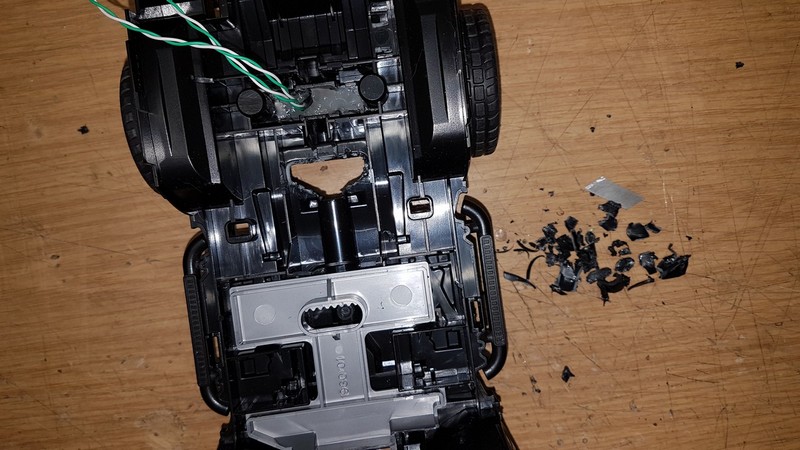

Den Schieber für die Lenkung und Lenkradverstellung habe ich entsprechend bearbeitet.
-------------------------------------------------------------------------------------------

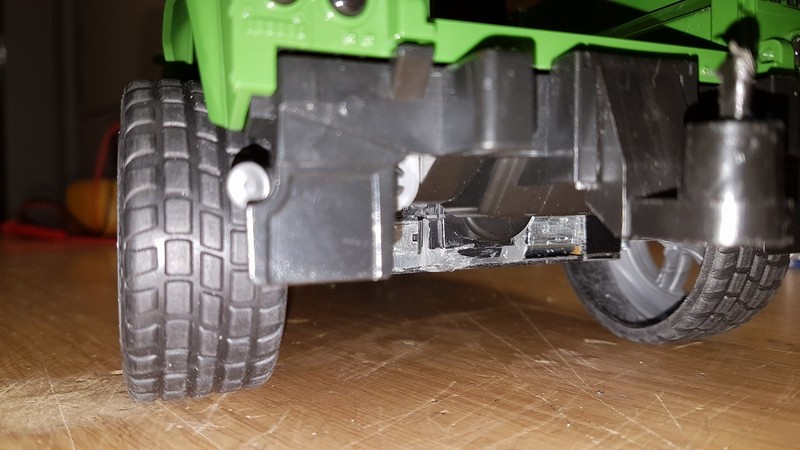

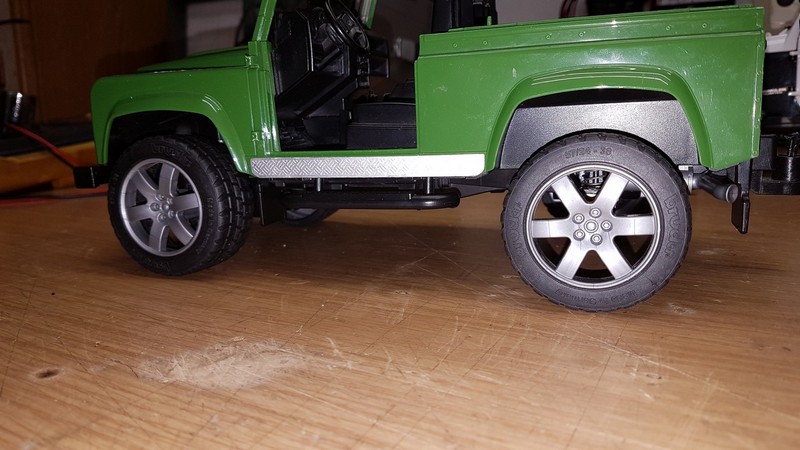

Durch den Umbau hat sich an der Bodenfreiheit nichts geändert.
-------------------------------------------------------------------------------------------
Zwischendurch beschäftige ich mich mal mit der Vorbereitung für die Beleuchtung.

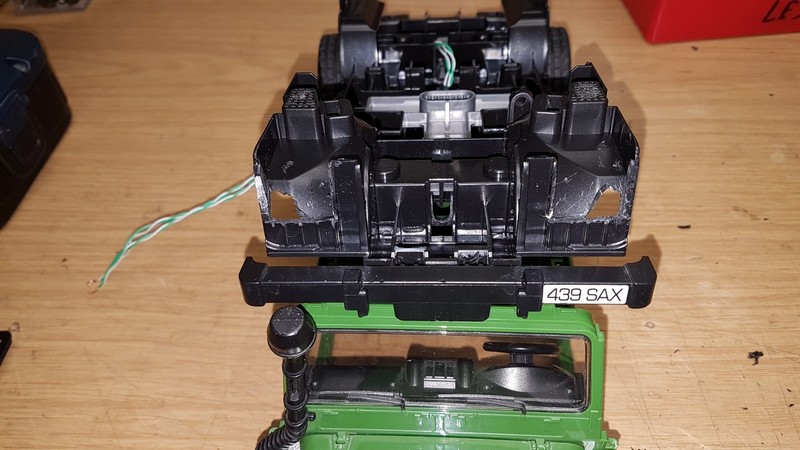

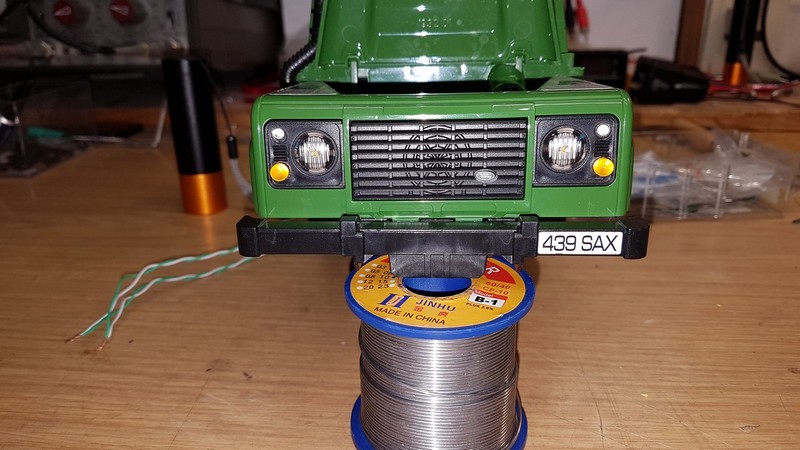

Die Frontlichter werden verbaut.
-------------------------------------------------------------------------------------------

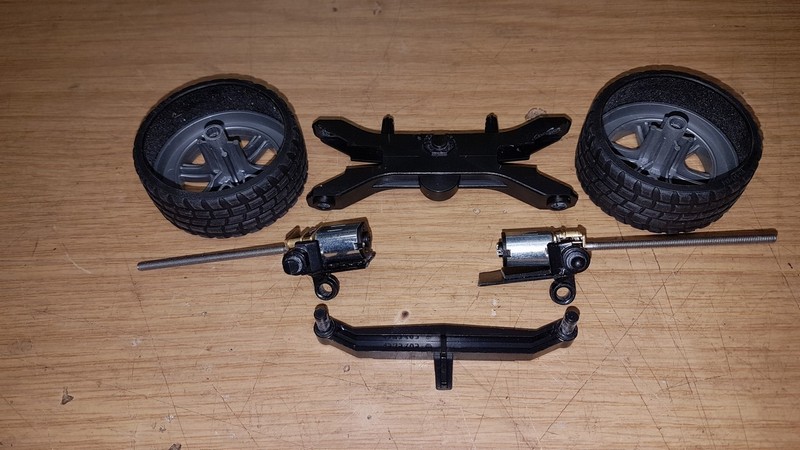

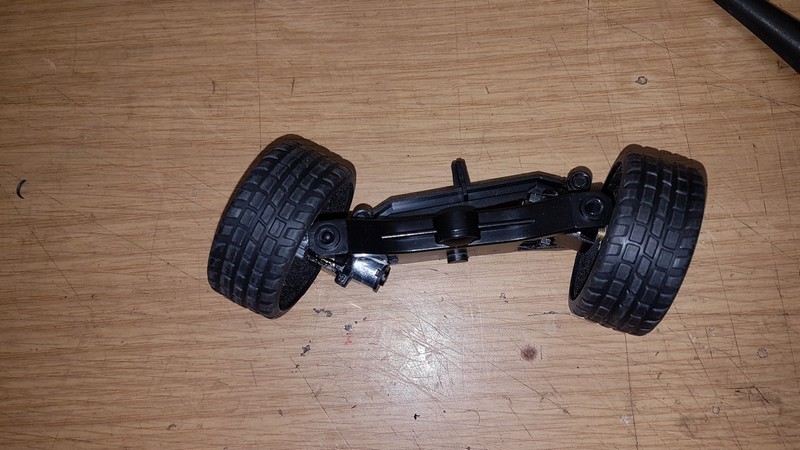

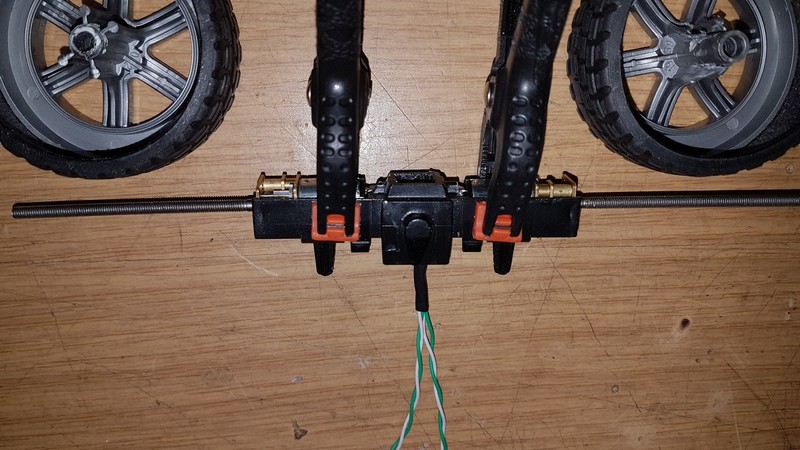

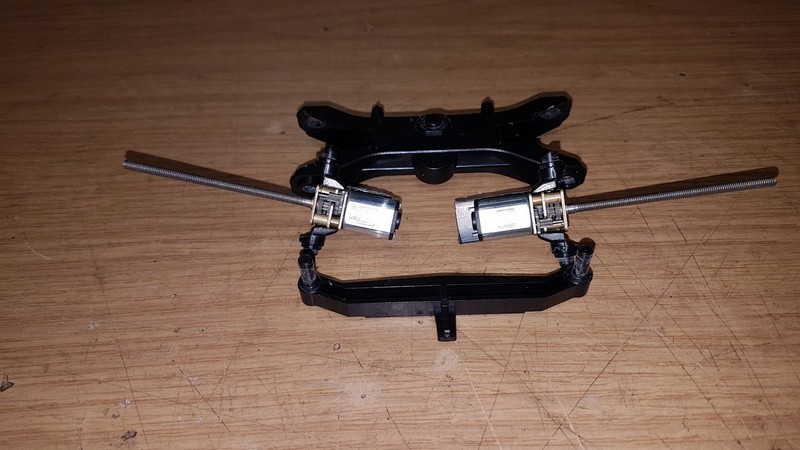

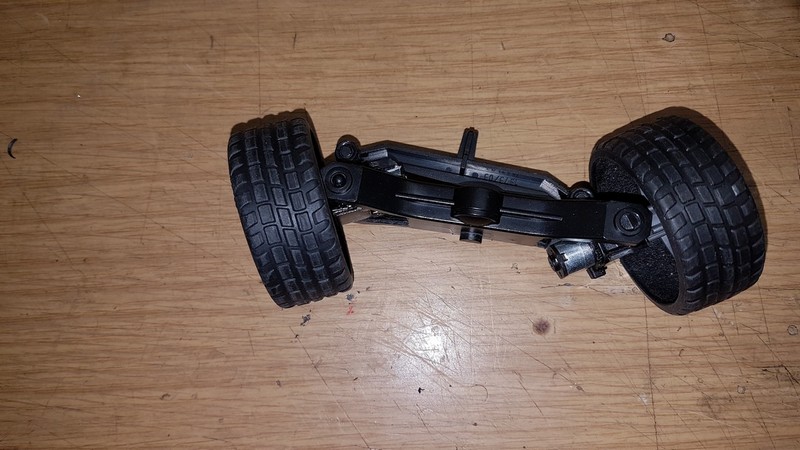

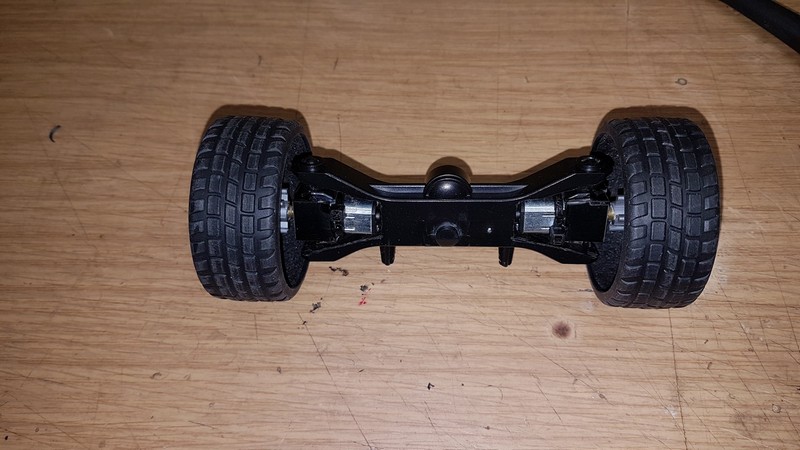

Ich beginne den Umbau der Lenkachse. Die Achsschenkel habe ich schon für die Getriebemotore angepasst.

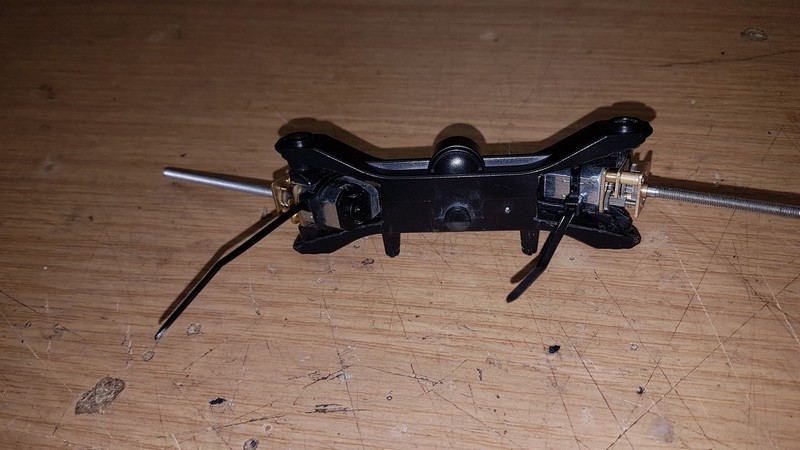

Die original Achse ist so geändert, dass die motorbestückten Achsschenkel passen.
Lenkachse mit Funktion.mp4
Lenkachse komplett.mp4
-------------------------------------------------------------------------------------------

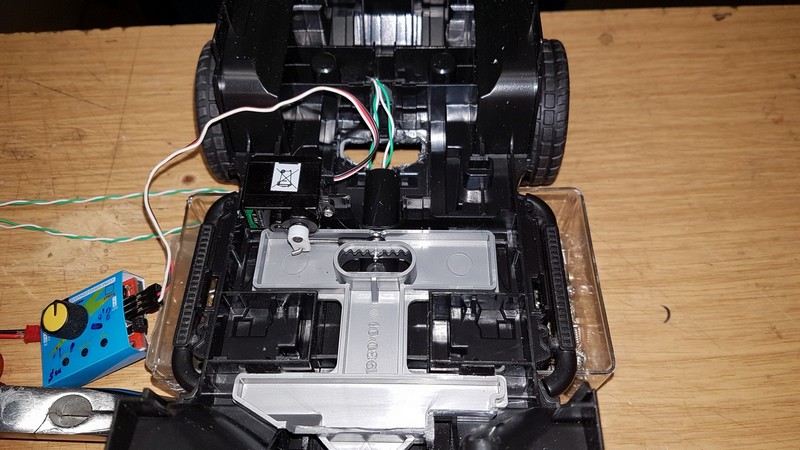

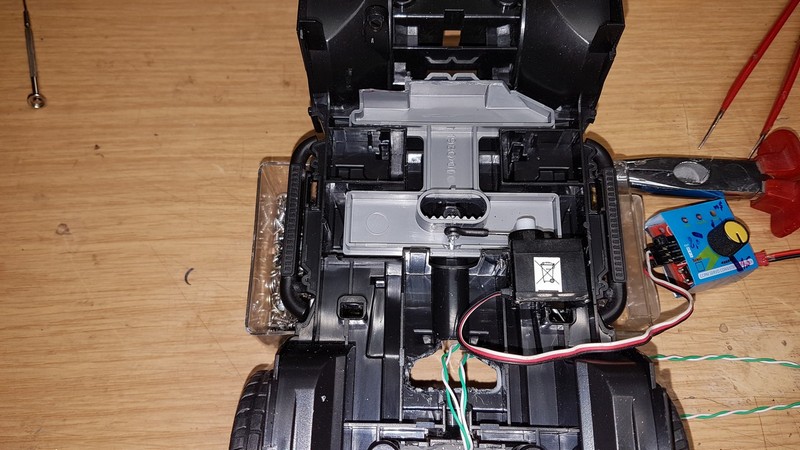

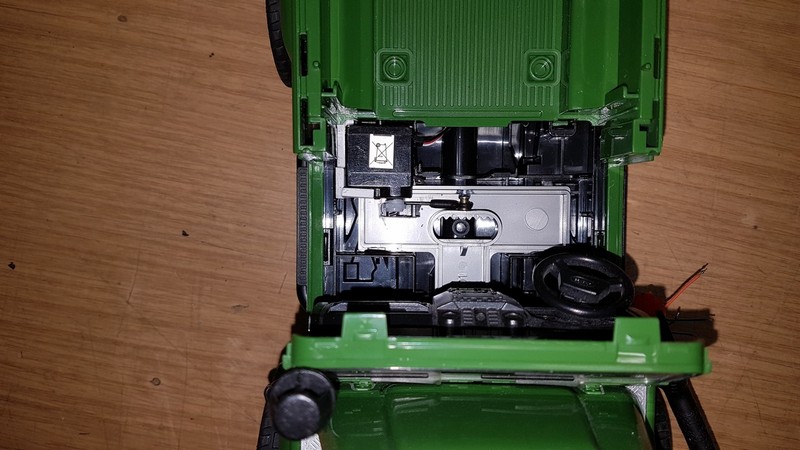

Für die Anlenkung der Vorderachse wird der vorhandene Schieber ( hellgrau ) über einen Servo bewegt.
Anlenkung mit Servo.mp4
Anlenkung mit Antrieb.mp4
-------------------------------------------------------------------------------------------

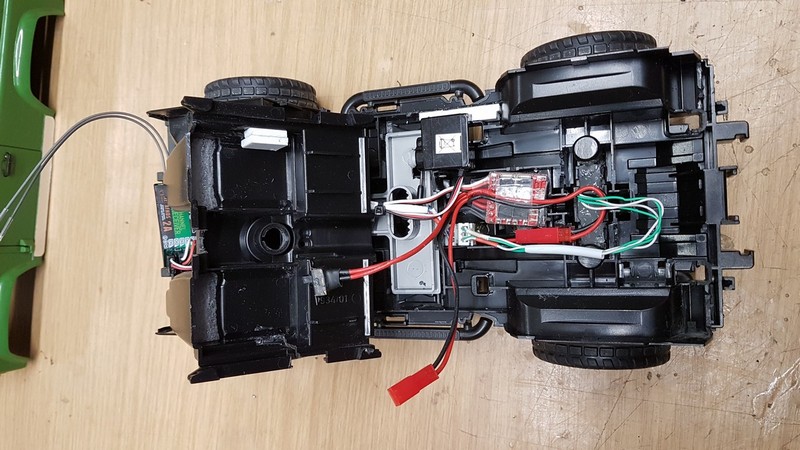

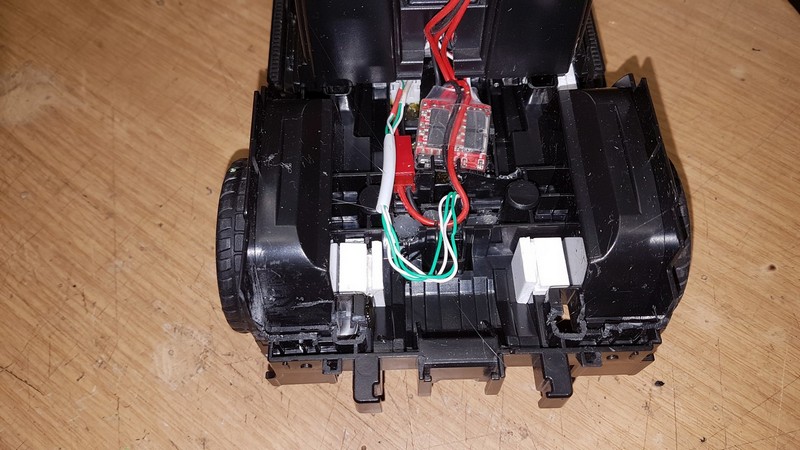

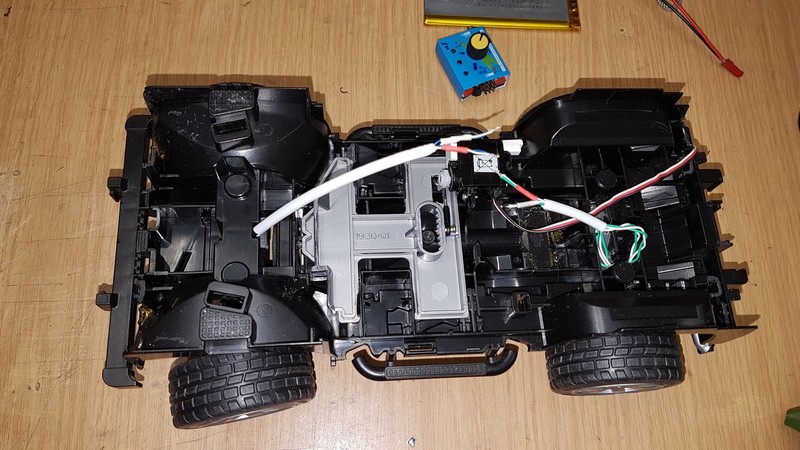

Der Fahrtregler hat seinen Platz gefunden und die 4 Antriebsmotore werden angeschlossen.
-------------------------------------------------------------------------------------------
Für eine spätere Verschraubung von Chassis und Aufbau habe ich die weißen PVC Einsätze neben den Radkästen eingeklebt.

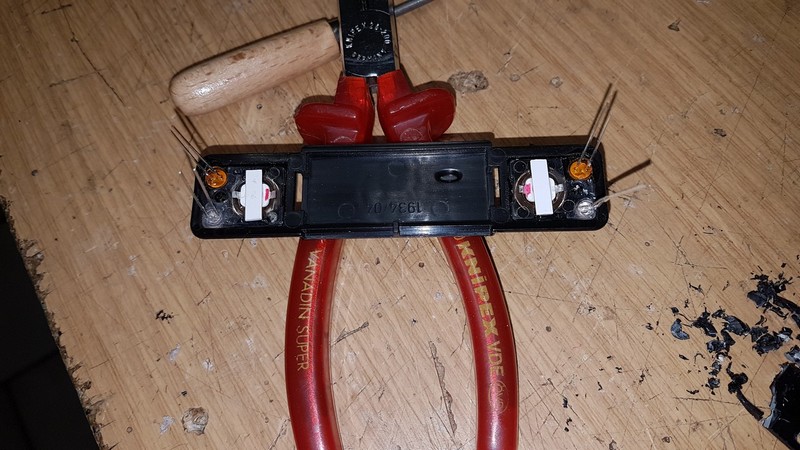

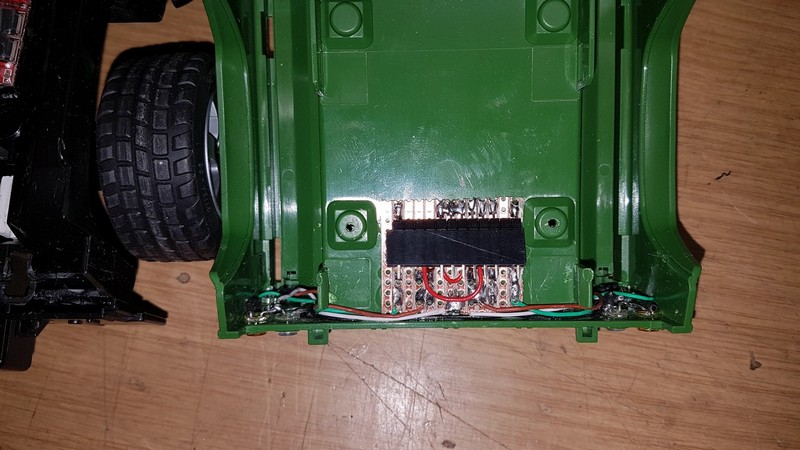

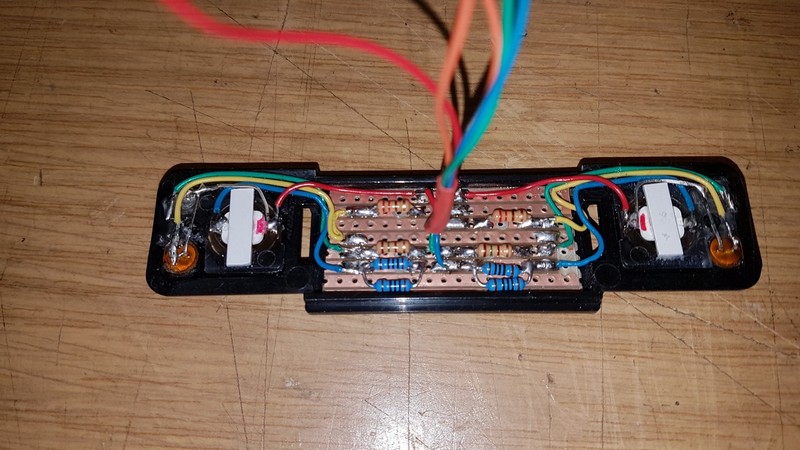

Die Heckbeleuchtung ist fertig und die Verkabelung endet auf einer Streifenplatine mit den Vorwiderständen für die LED's.
-------------------------------------------------------------------------------------------

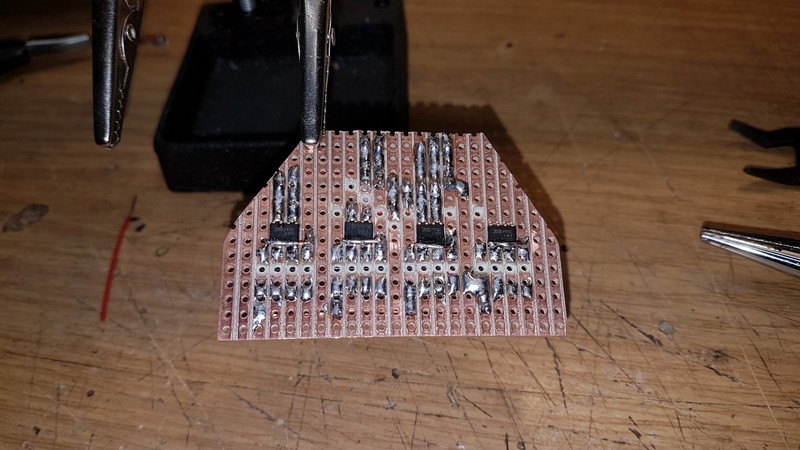

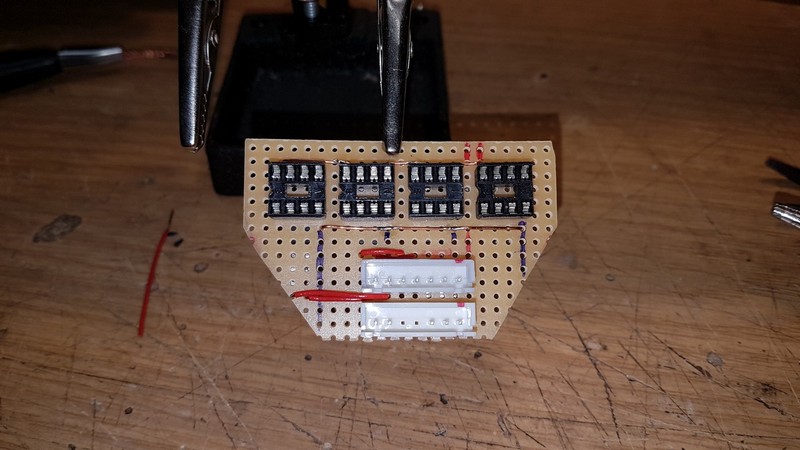

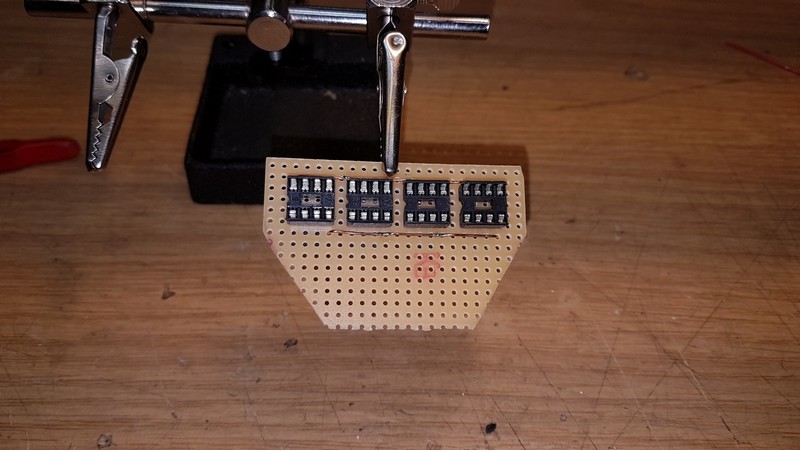

Die Steuerplatine für die Beleuchtng entsteht.

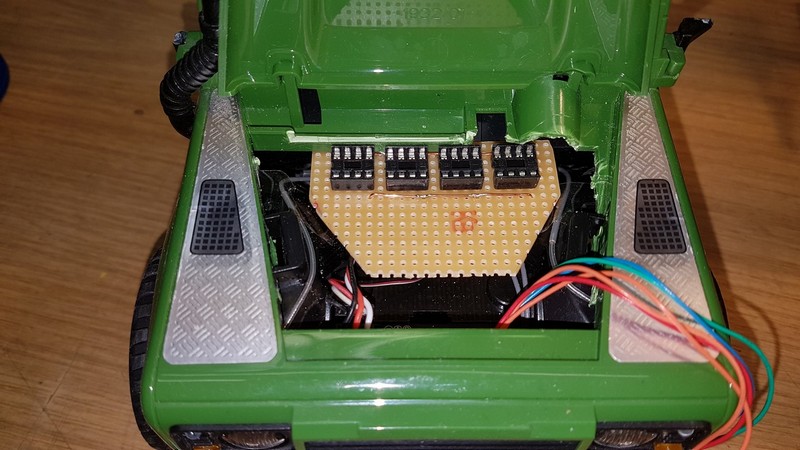

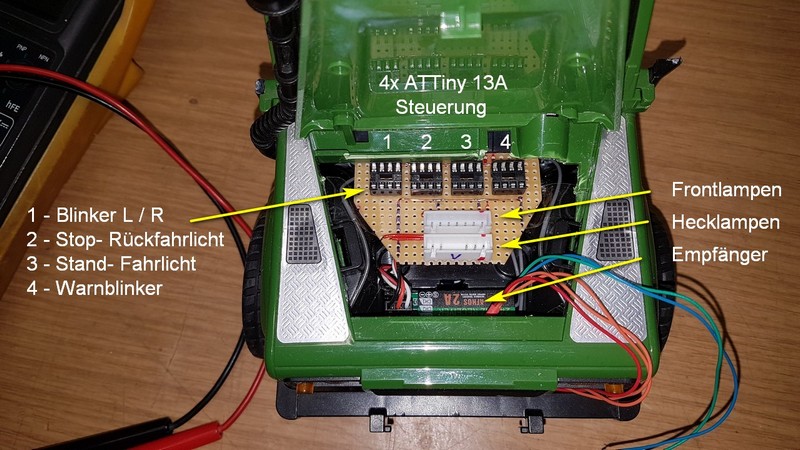

Die Lochstreifen Platine findet im Motorraum neben dem Empfänger Platz.
-------------------------------------------------------------------------------------------

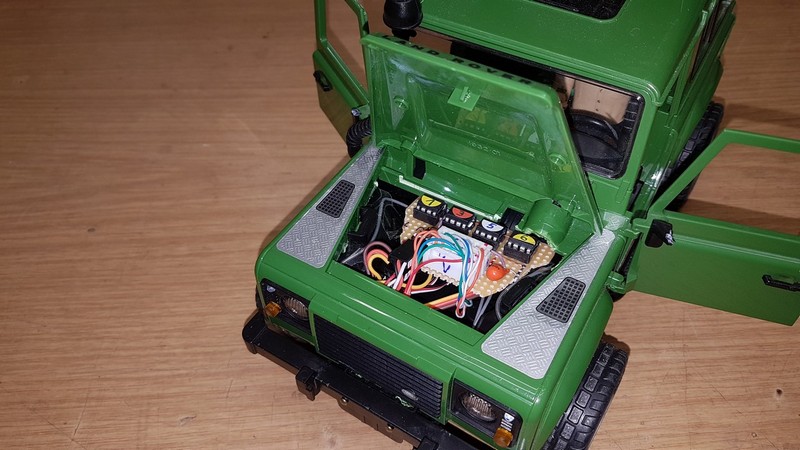

Die Steuerelektronik ist fertig aufgebaut und die ATTiny's programmiert.

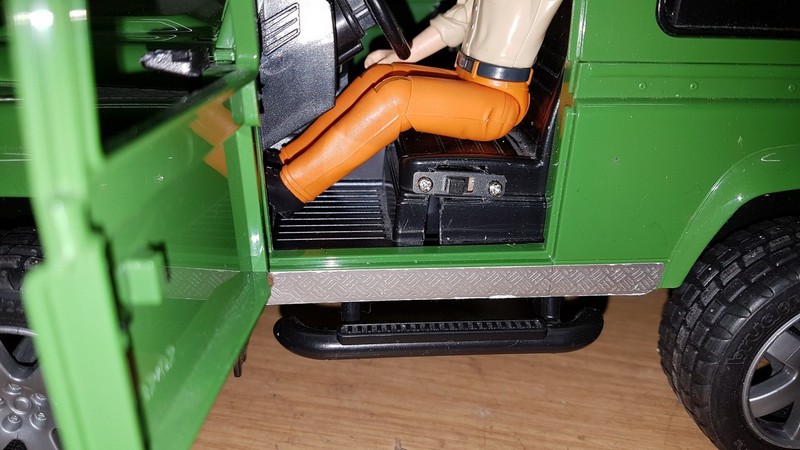

Den Hauptschalter vom Fahrtregler habe ich am Fahrersitz verbaut.
Hier 2 Videos vom fertigen Modell:
Land Rover_Lichttest.mp4
Land Rover_Fahrtest mit Licht.mp4
-------------------------------------------------------------------------------------------

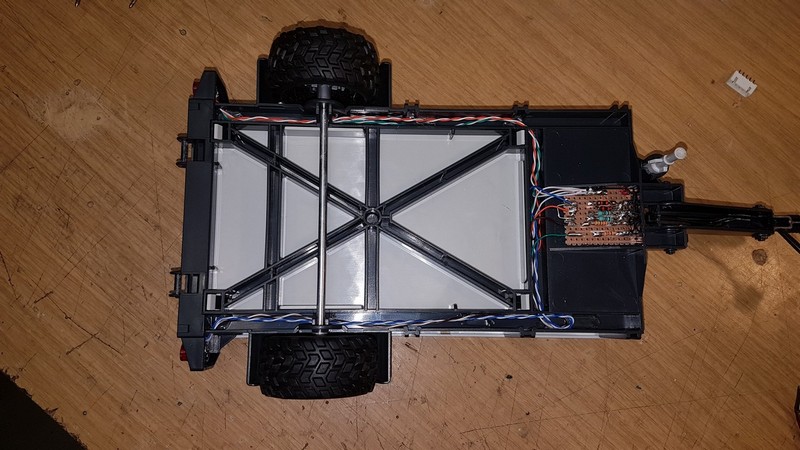

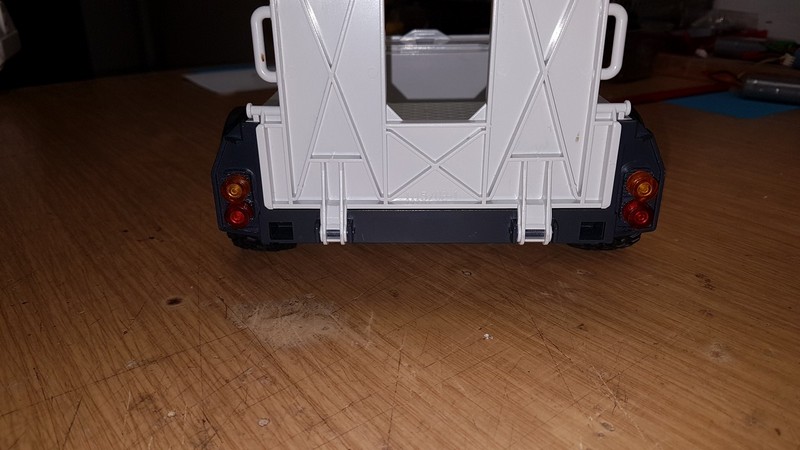

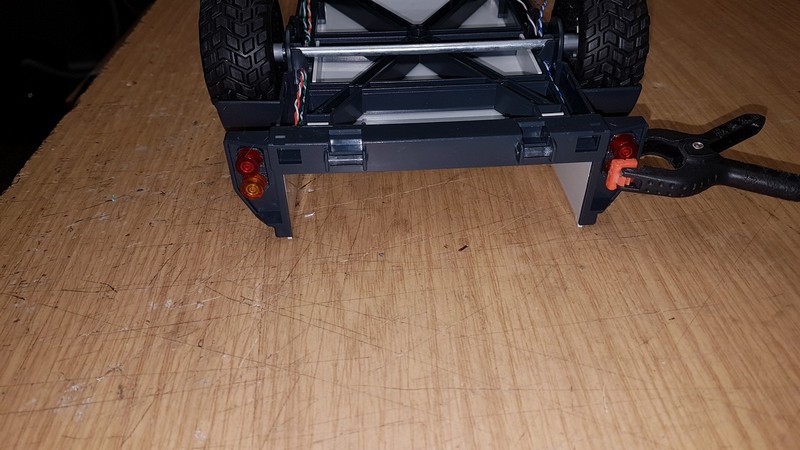

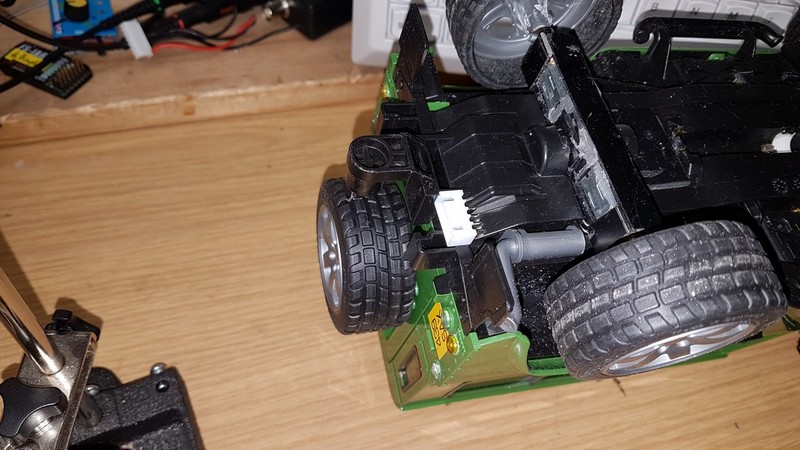

Das Zugfahrzeug ist fertig gestellt und ich mache mich jetzt an die Beleuchtung am Anhänger.

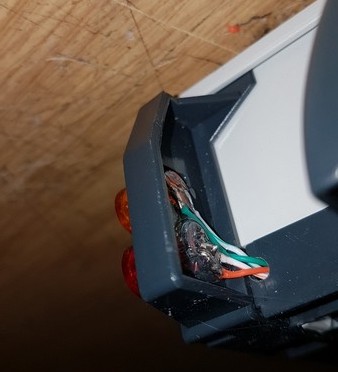

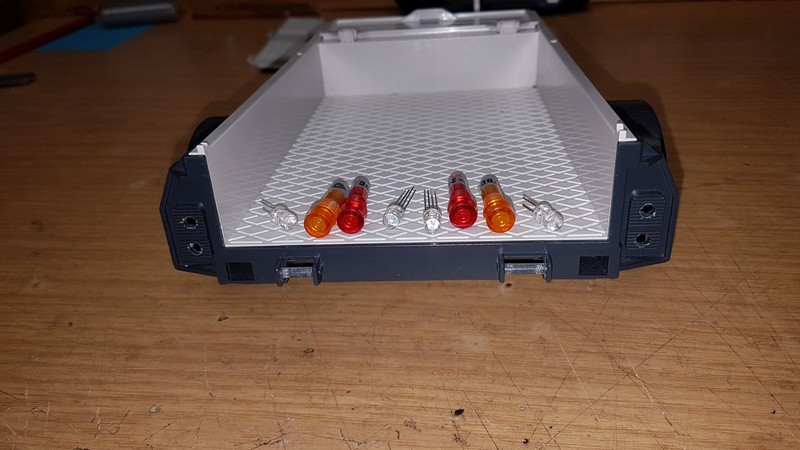

Die Kappen von Anzeigelampen werden zu Rücklichtern.
-------------------------------------------------------------------------------------------

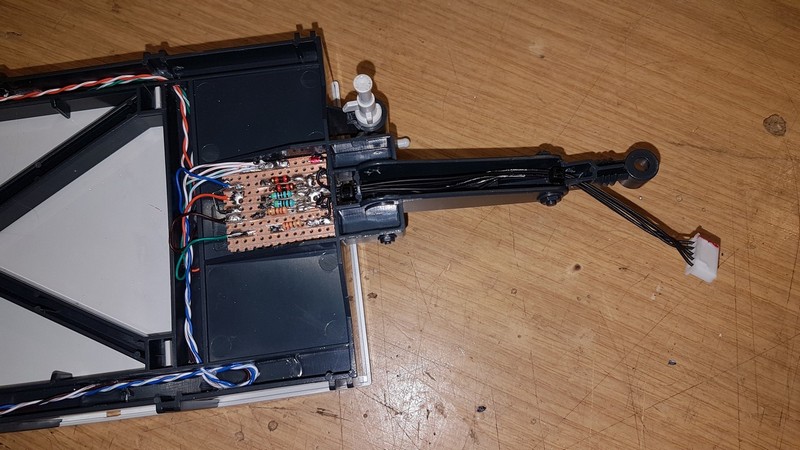

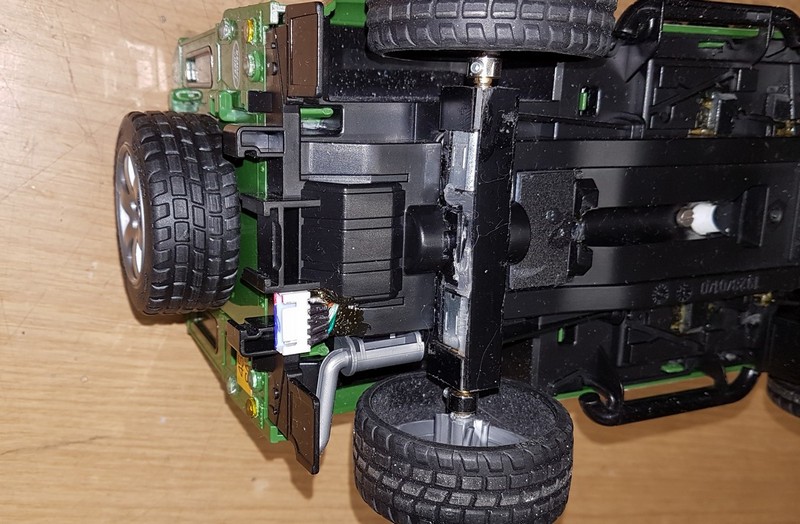

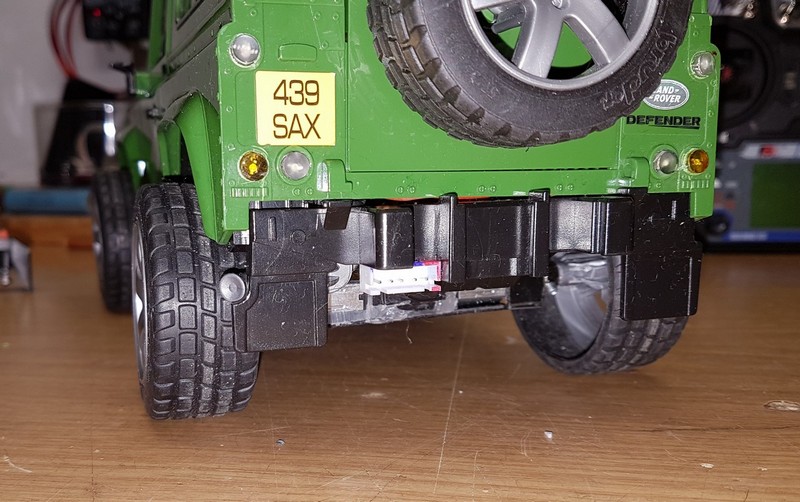

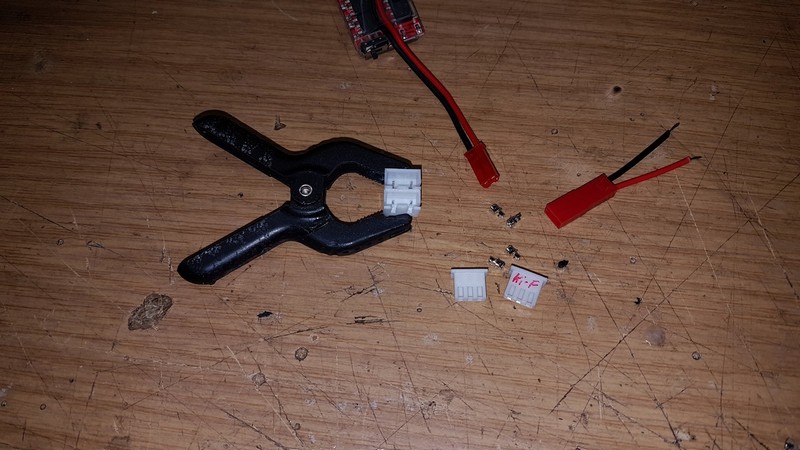

Jetzt fehlt nur noch die Steckverbindung zwischenZugfahrzeug und Anhänger
Land Rover - Lichttest mit Anhänger.mp4
-------------------------------------------------------------------------------------------
Dieser Baubericht ist hiermit abgeschlossen. - 27.11.2020 -
|
|
|
