Bericht zum Umbau eines JEEP WRANGLER POLICE
Der JEEP ist ein bespieltes Modell im Maßstab 1 : 16
Baubeginn: Oktober 2020
Über Kleinanzeige konnte ich einen bespielten, aber gut erhaltenen BRUDER Jeep Police ergattern.
Mit den Achsen von einem WPL C16 möchte ich das Fahrzeug umbauen.
Funktionen:
Fahrlicht, Fernscheinwerfer, Blinker, Warnblinker und Stoplicht.
Soundanlage:
Motor starten, Motor abschalten, Motor Leerlauf, Fahrstufen, Hupe und Signale.
Fernsteueranlage: FlySky i6x Sender und 6 Kanal Empfänger
-------------------------------------------------------------------------------------------

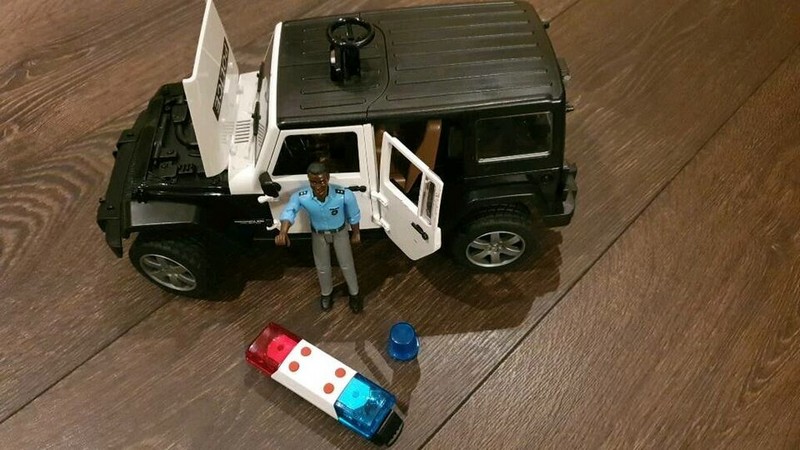

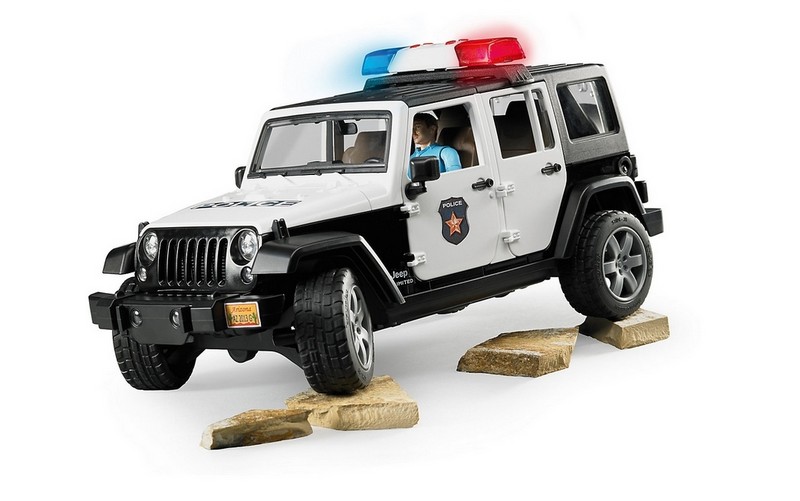

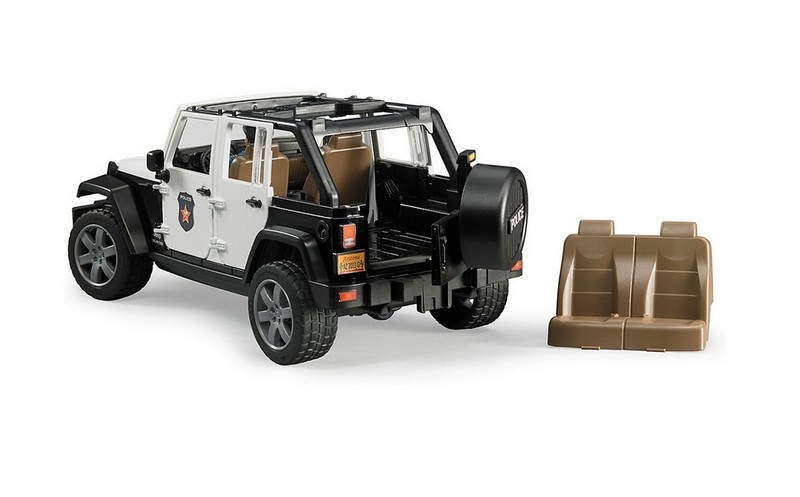

So habe ich das Modell gebraucht übernommen.
-------------------------------------------------------------------------------------------

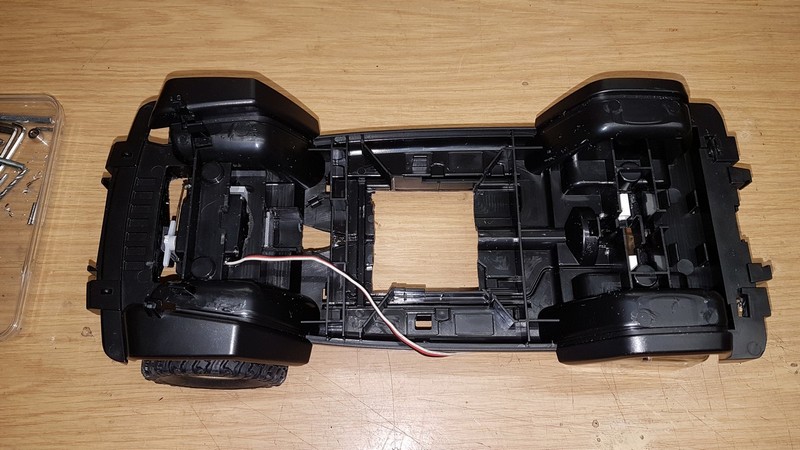

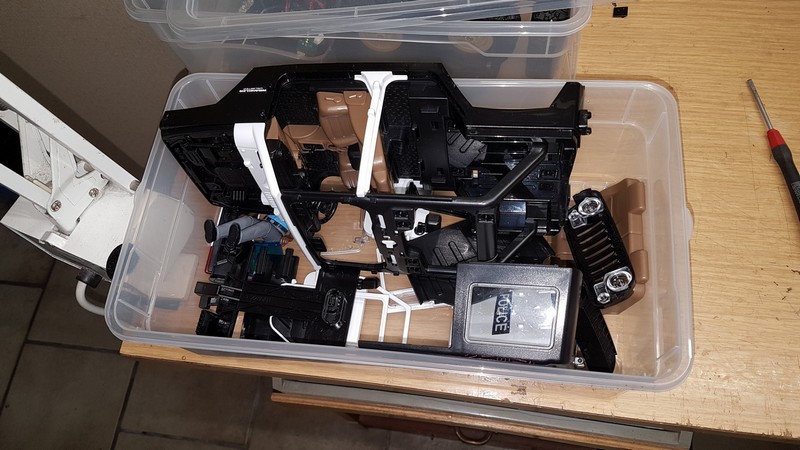

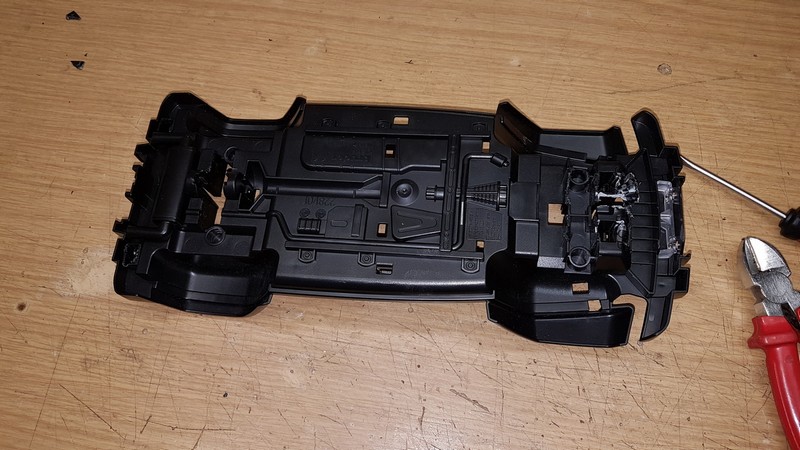

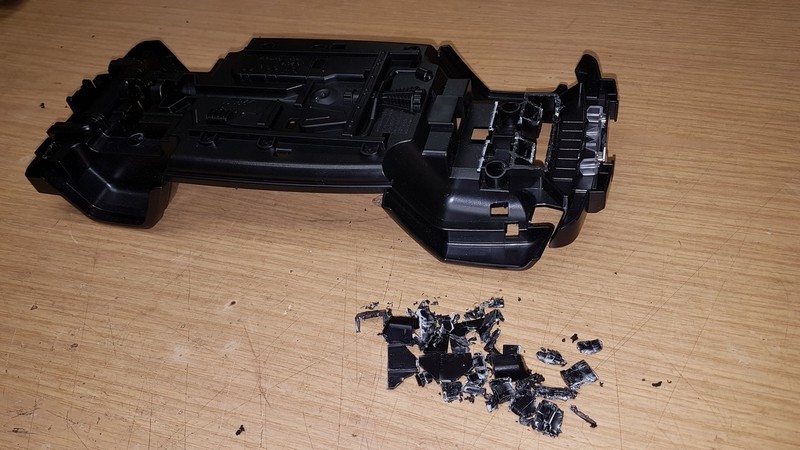

Zum Zerlegen des Modells habe ich die Antriebsachsen und einige Halteklammern entfernen.
Diese BRUDER Modelle sind zwar schnell zusammen gesteckt, aber das Zerlegen ist manchmal etwas kompliziert.
-------------------------------------------------------------------------------------------
Die Achsen und den Antrieb habe ich gebraucht von einem WPL Modell übernommen.

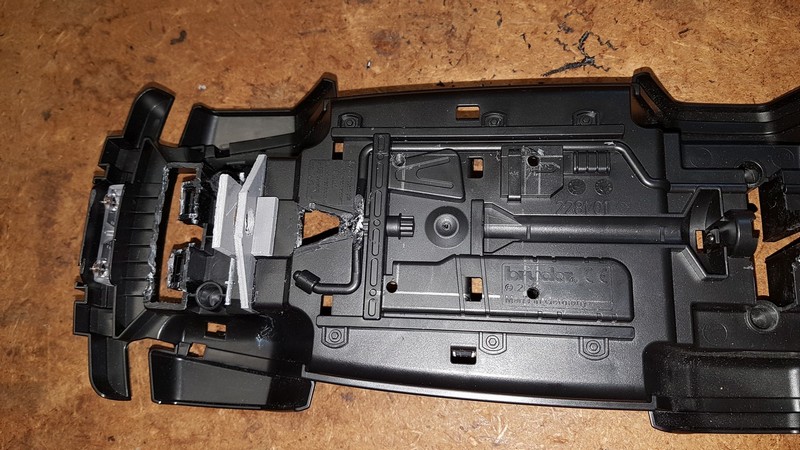

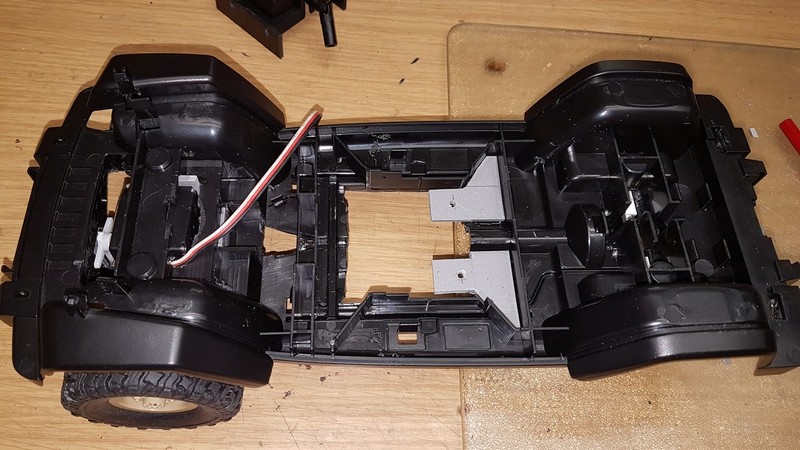

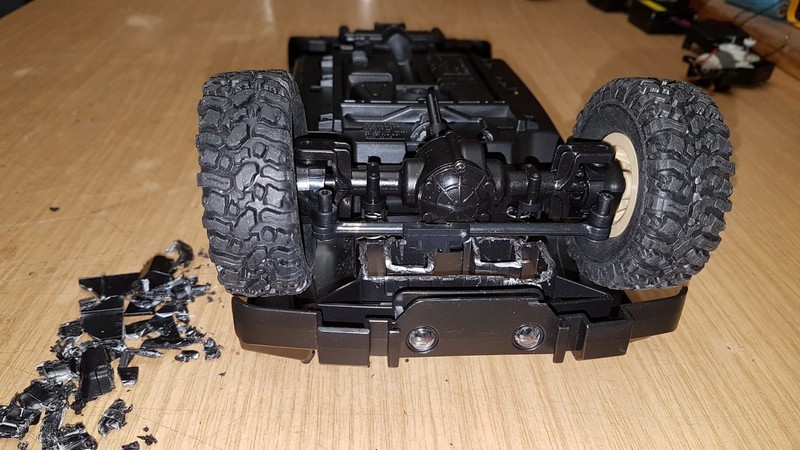

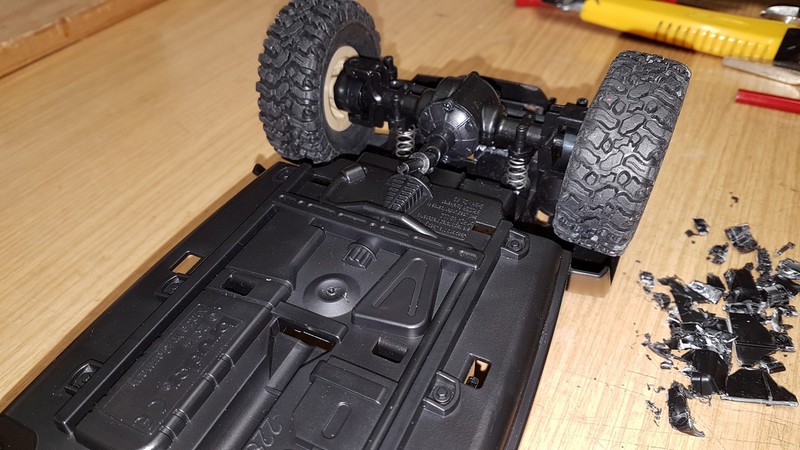

Die Lenkachse wird an das Chassis angepasst.

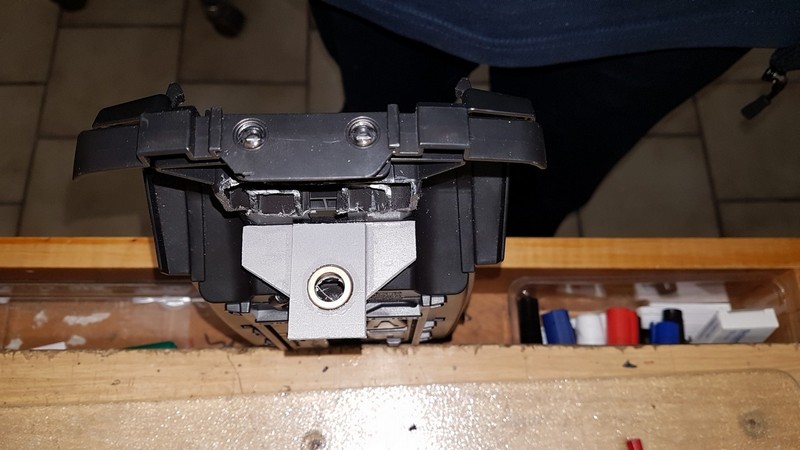

Eine Mittenlagerung habe ich für die Achse vorgesehen.

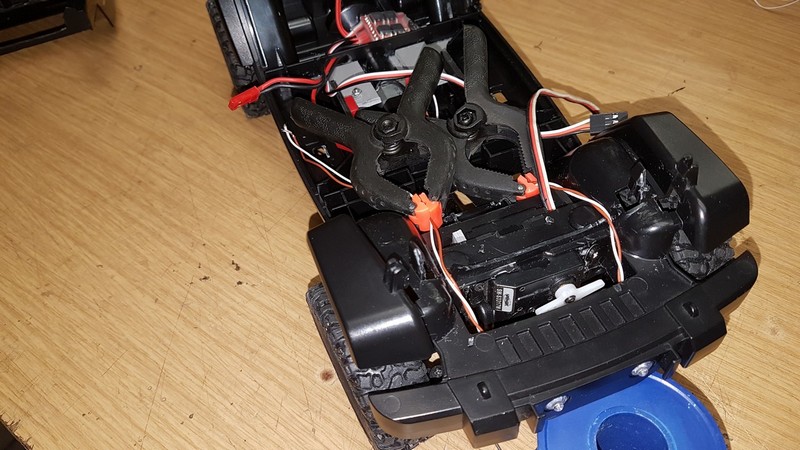

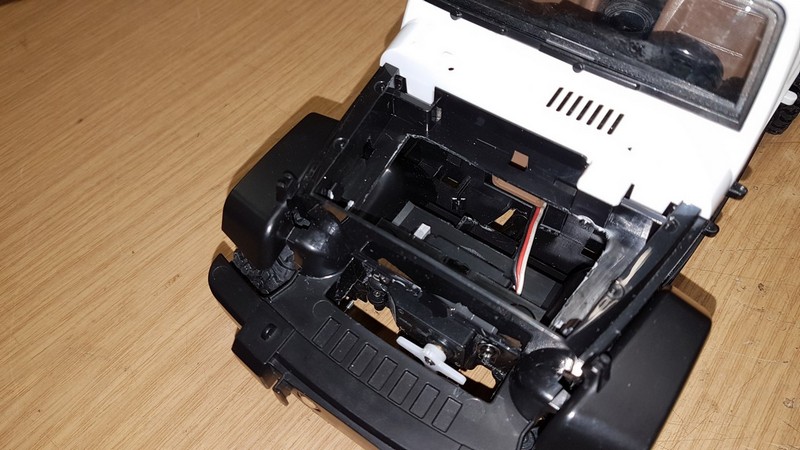

Der Lenkservo hat seinen Platz gefunden.
-------------------------------------------------------------------------------------------

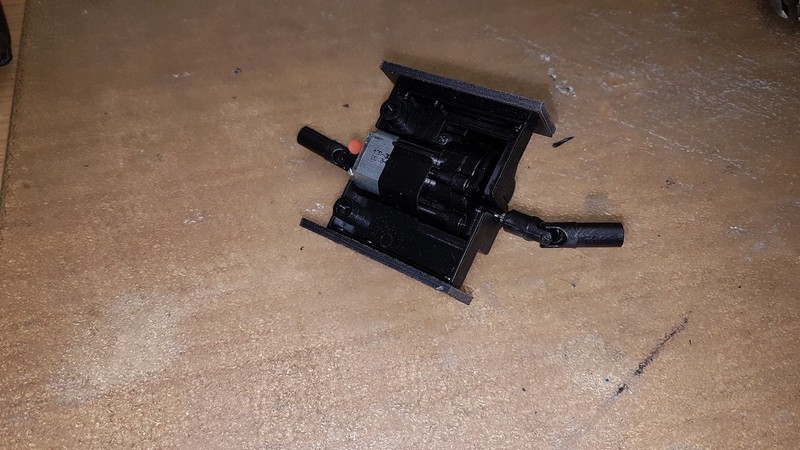

Der Antriebsmotor ( Mittelmotor für Allrad Antreib) muß in die Bodenplatte verbaut werden.
-------------------------------------------------------------------------------------------

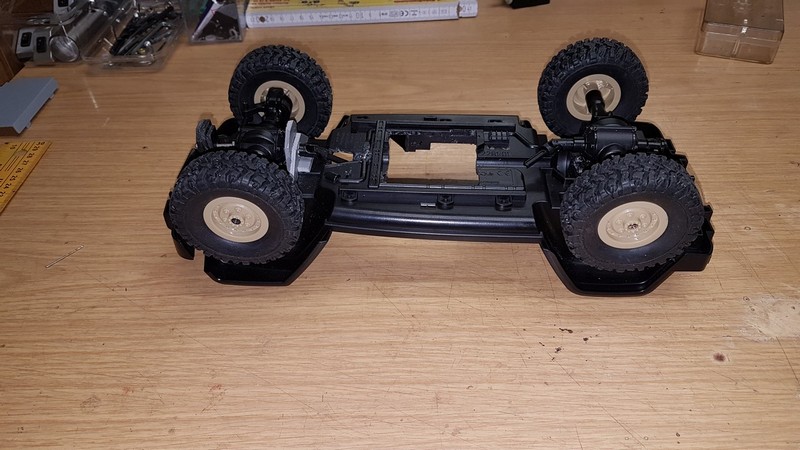

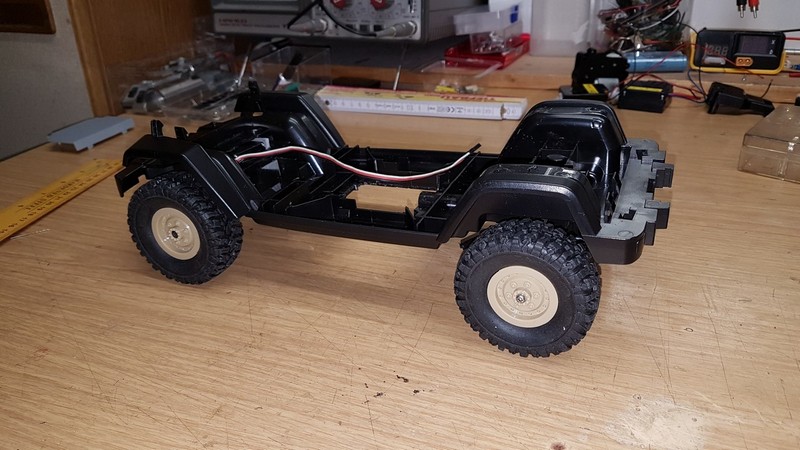

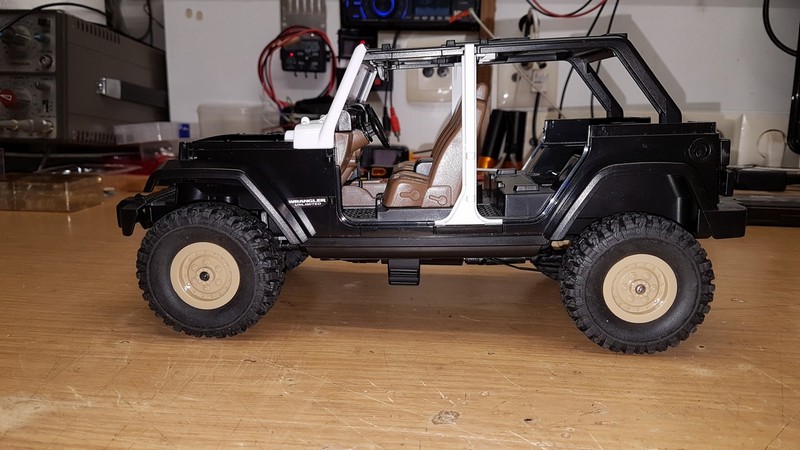

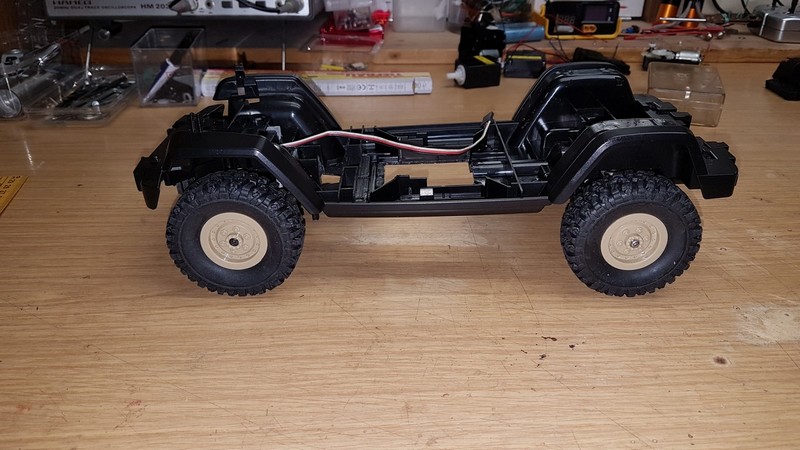

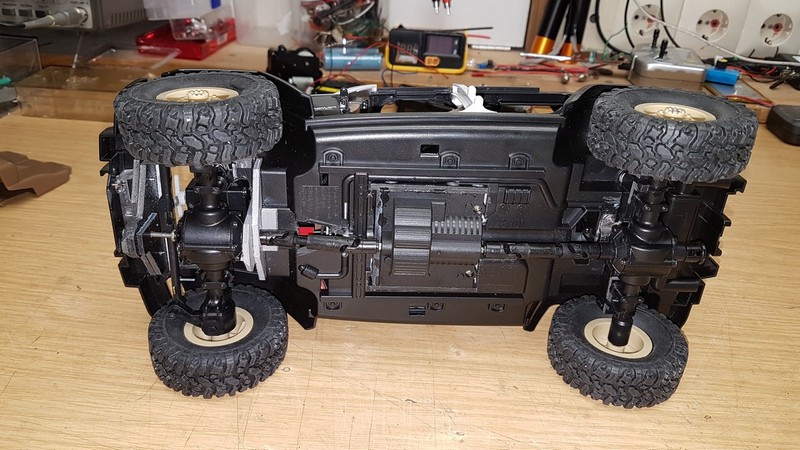

Probehalber steht das Chassis auf den Antriebsachsen.
-------------------------------------------------------------------------------------------

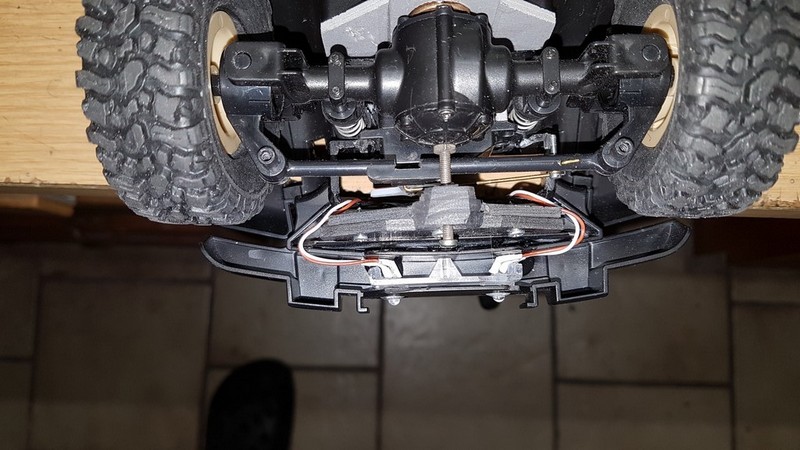

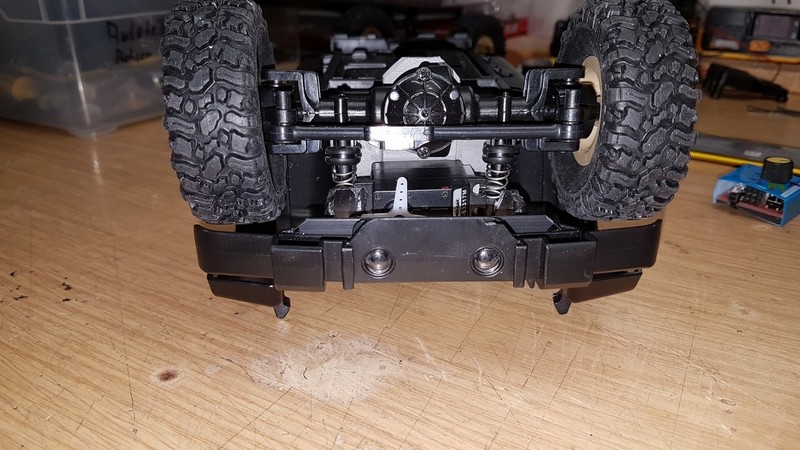

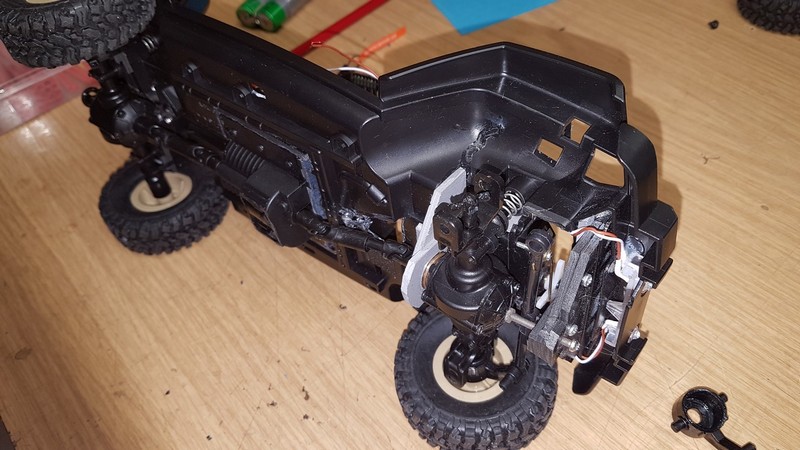

Abschlußarbeiten an der Vorderachse.
-------------------------------------------------------------------------------------------

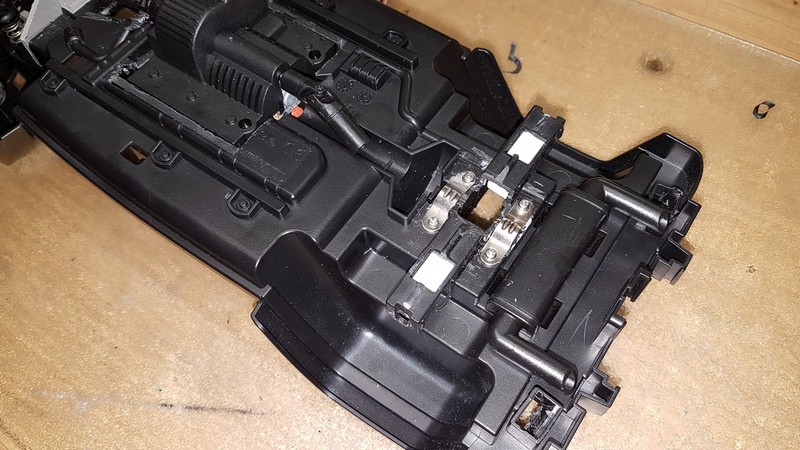

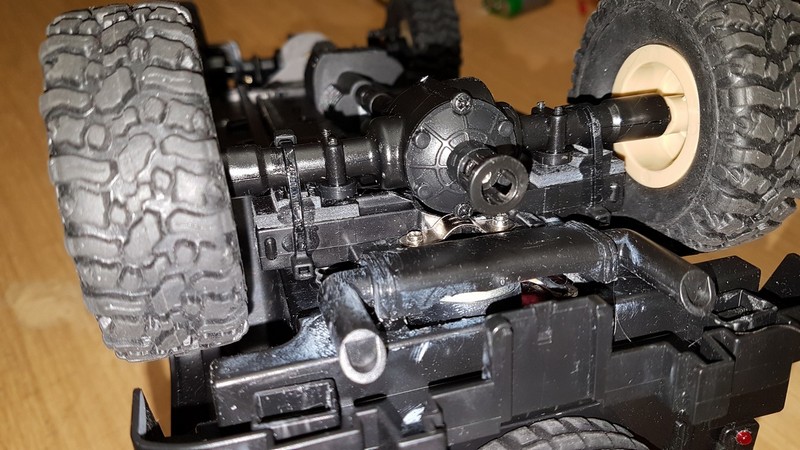

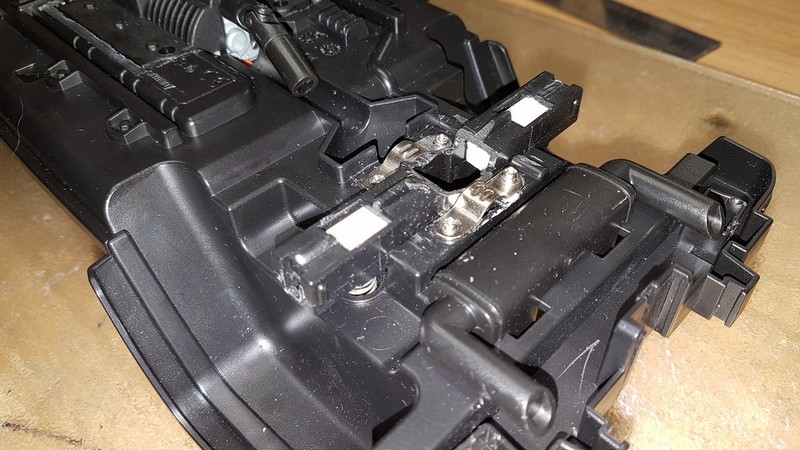

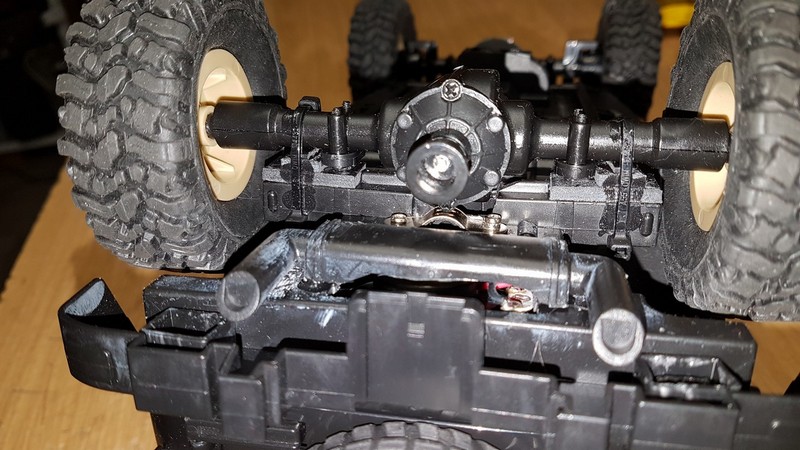

Die originale Hinterachse wird für die Aufnahme der WPL Achse angepasst.
-------------------------------------------------------------------------------------------

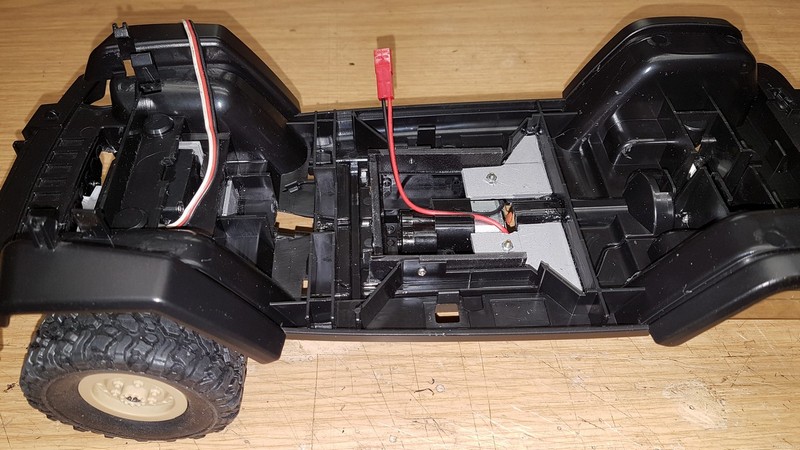

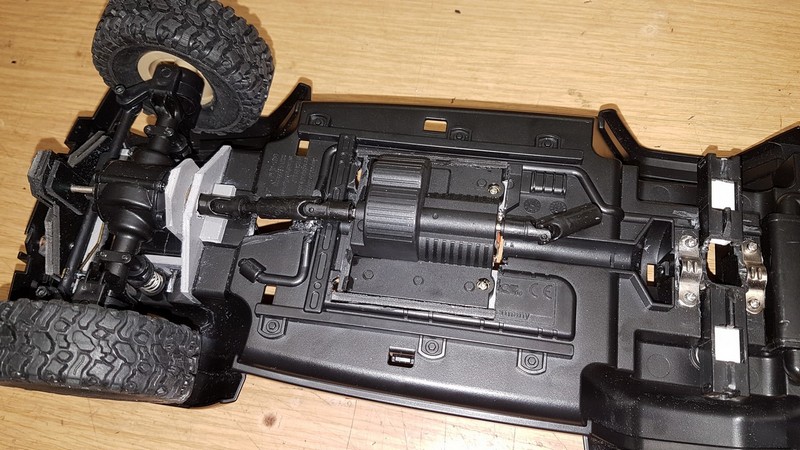

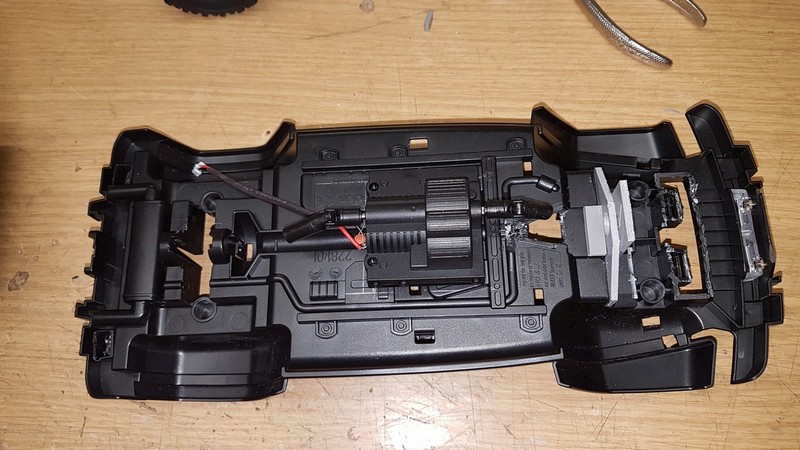

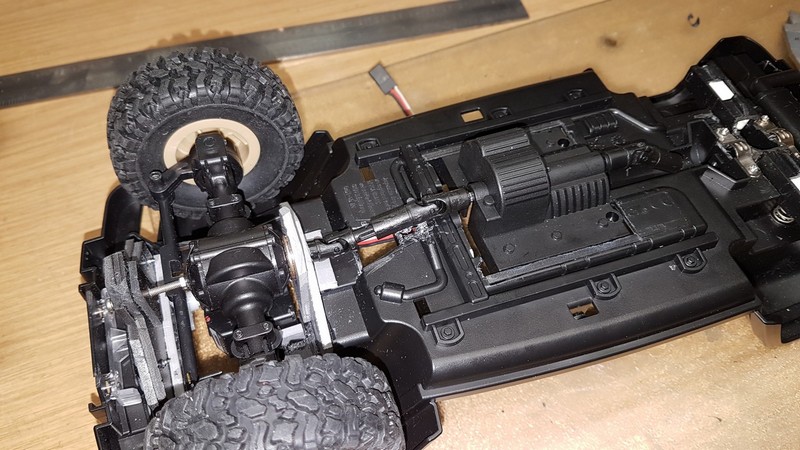

Der Mittelmotor wird an der Bodenplatte befestigt.
-------------------------------------------------------------------------------------------

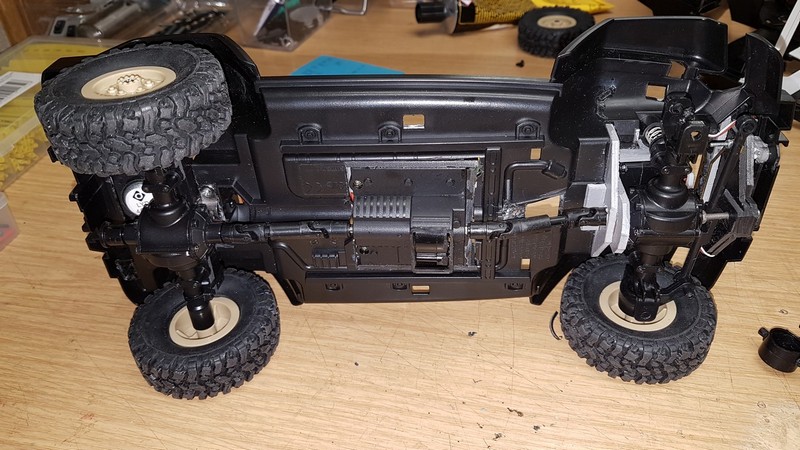

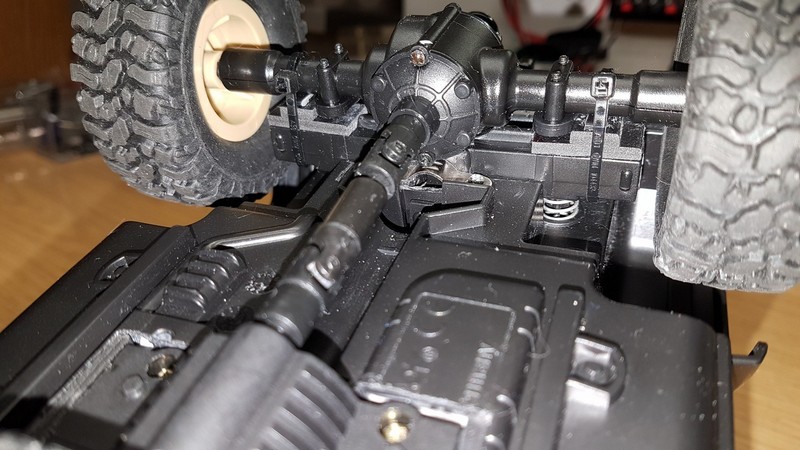

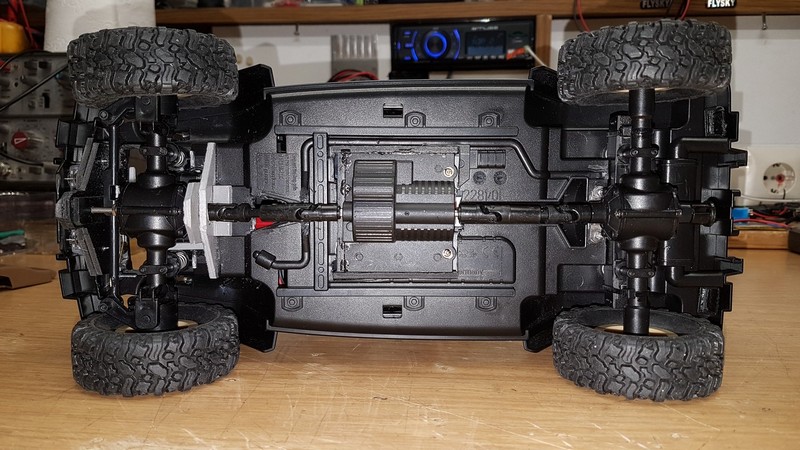

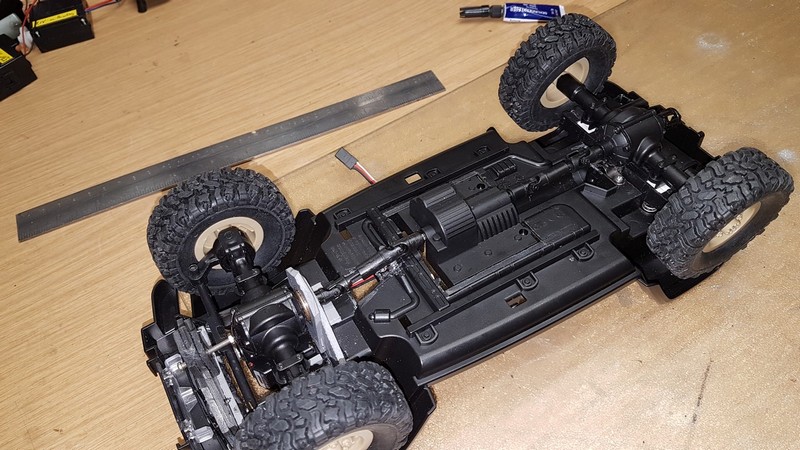

Die WPL Achse ist an der originalen Wippe befestigt und der Antriebsstrang zusammen gesteckt.
-------------------------------------------------------------------------------------------

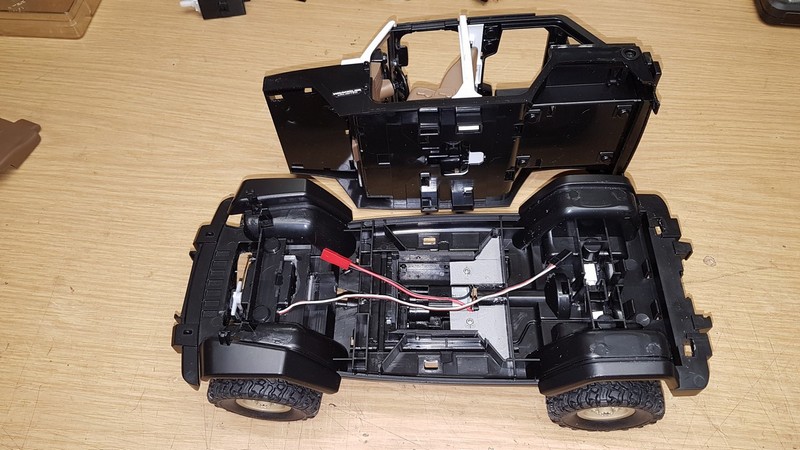

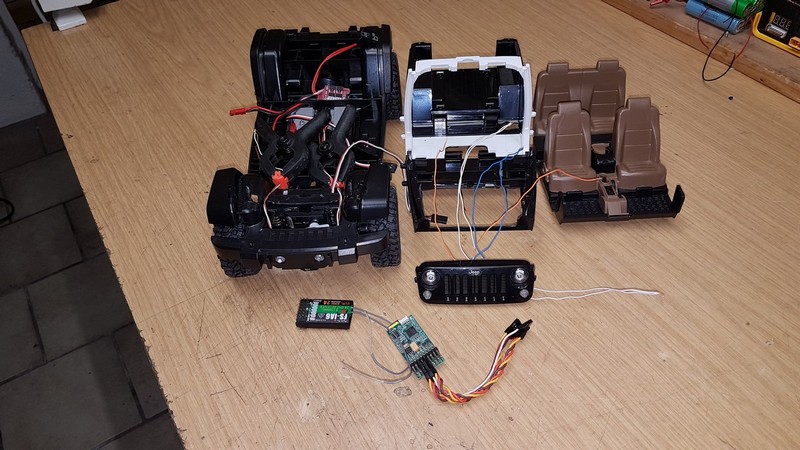

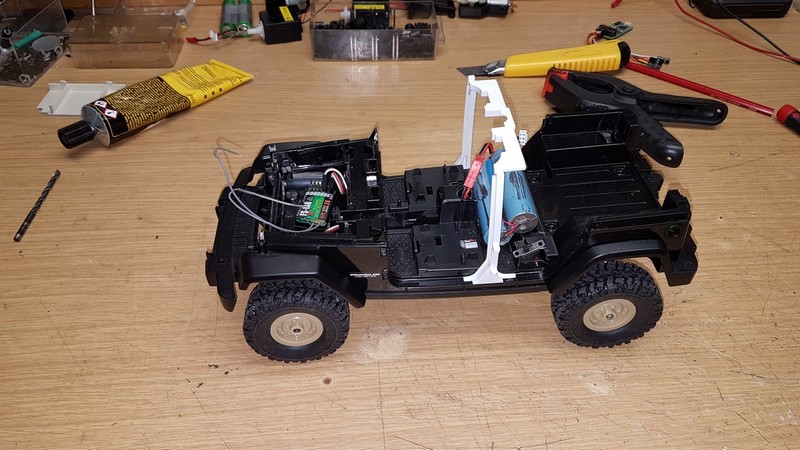

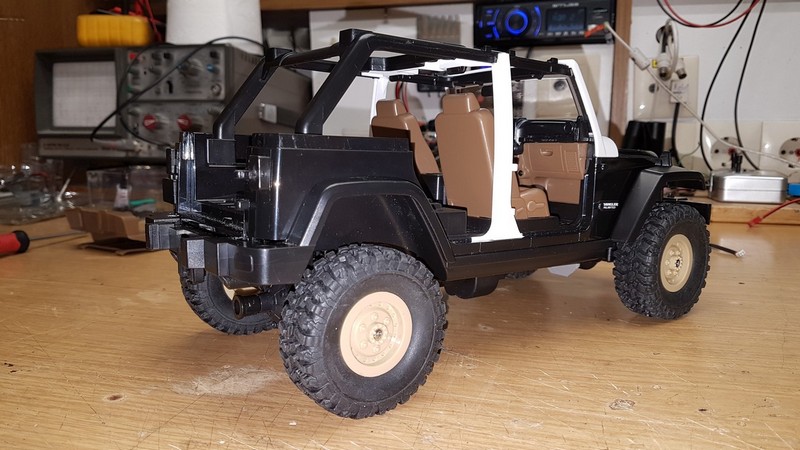

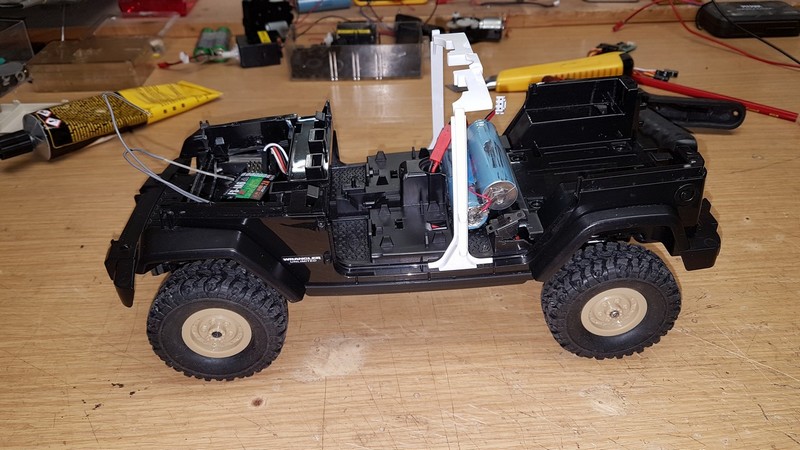

Für den weiteren Einbau von Fahrtregler, Akku, Empfänger und Soundmodul muß ich alle Aufbauten wieder
zusammenstecken um eventuell weitere Aussparungen am Chassis vorzunehmen.
-------------------------------------------------------------------------------------------

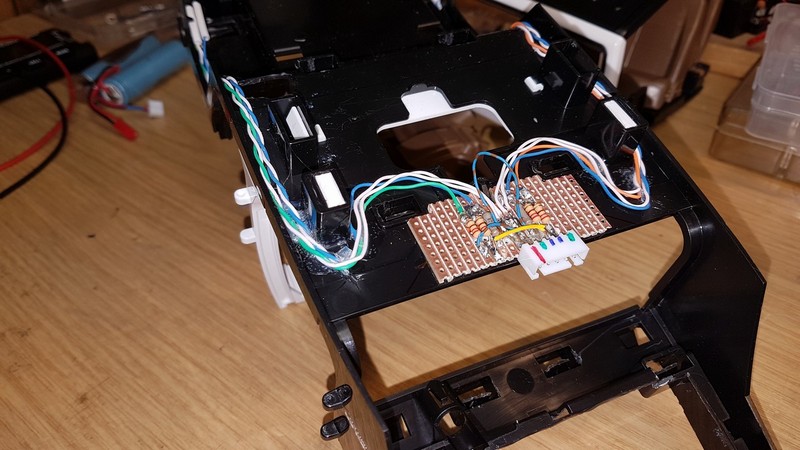

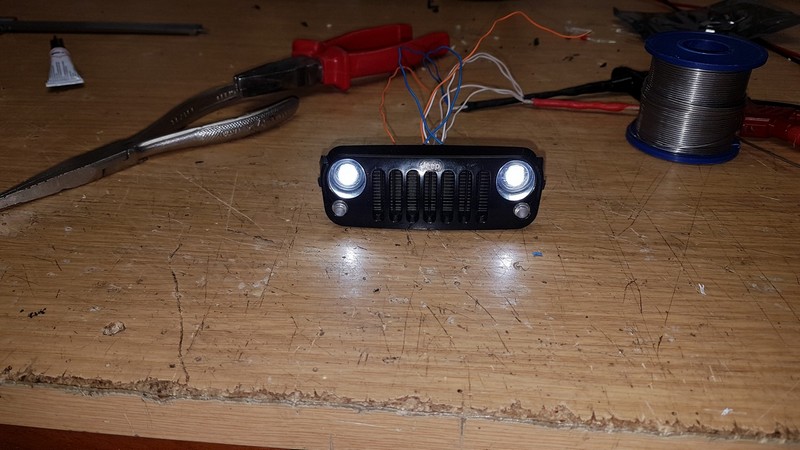

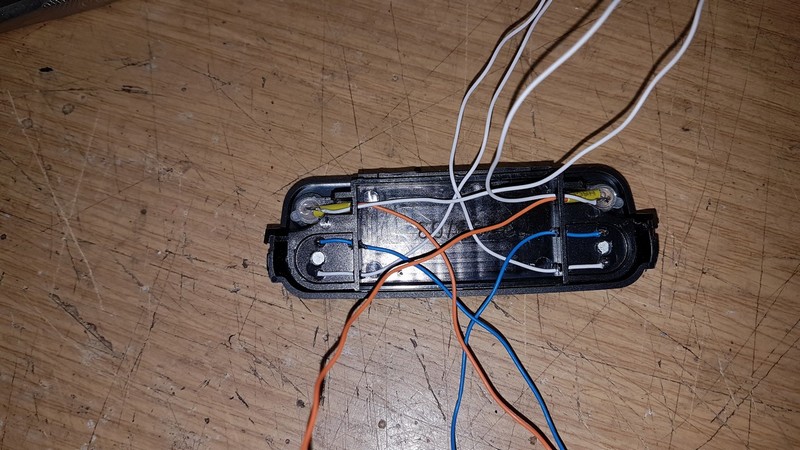

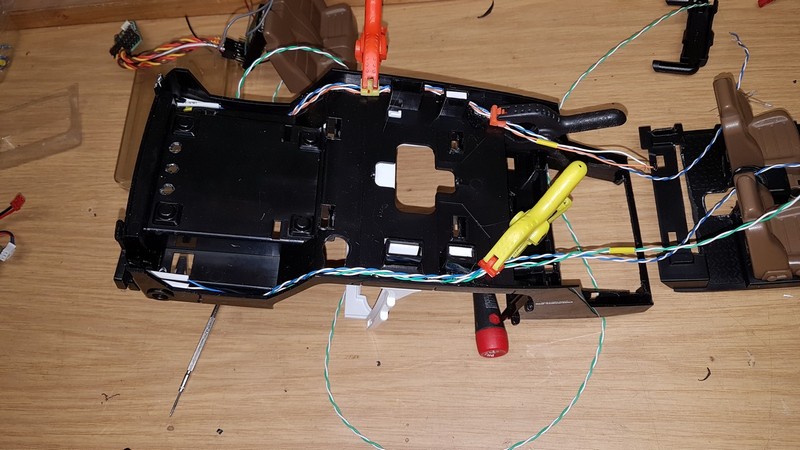

Angedeuteten Lampen und Blinker werden mit LED's bestückt.
-------------------------------------------------------------------------------------------

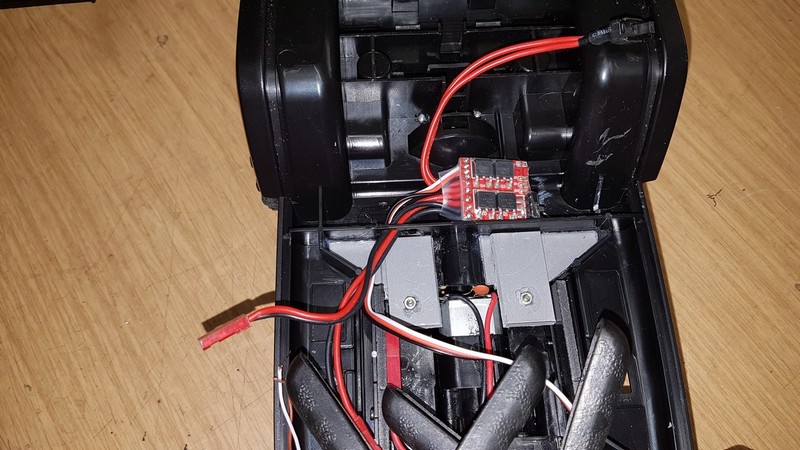

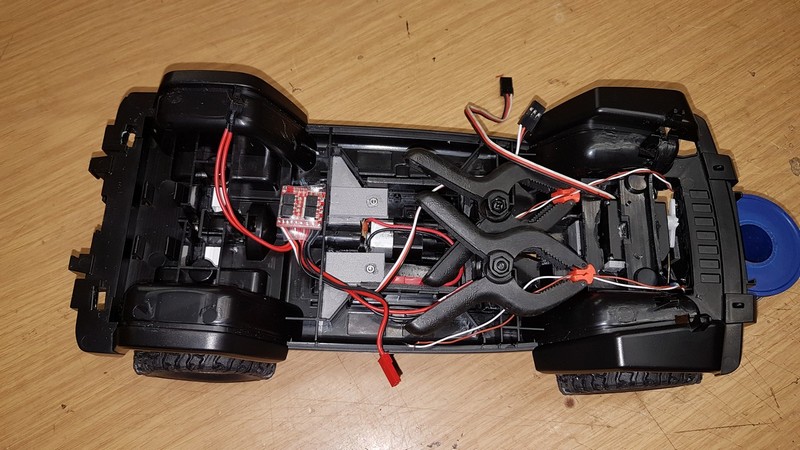

Der Fahrtregler ist an seinem vorgesehenen Platz und die Elektronik wird vervollständigt.
-------------------------------------------------------------------------------------------

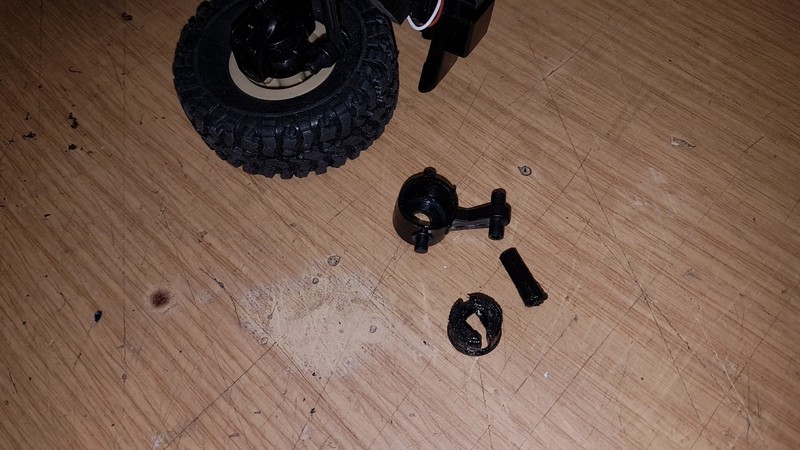

Zwischendurch wollte ich das Modell mal unter Belastung testen und siehe da,
schon war mir ein Achsschenkel
an der Vorderachse gebrochen.
Eine Reparatur, die eigentlich nicht eingeplant war.
-------------------------------------------------------------------------------------------

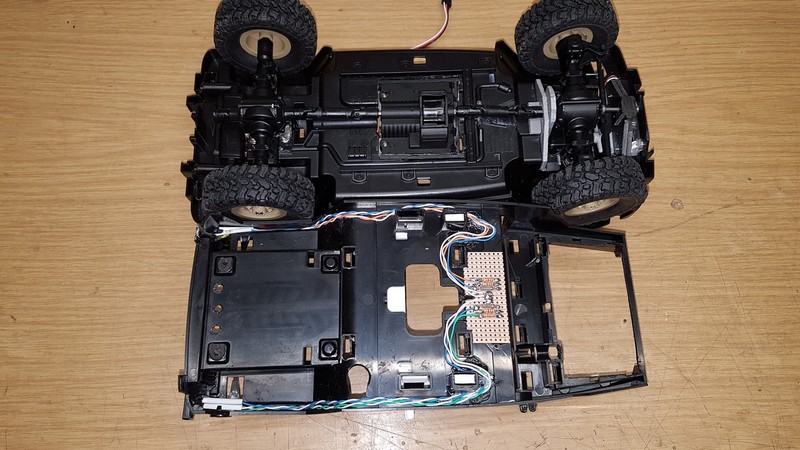

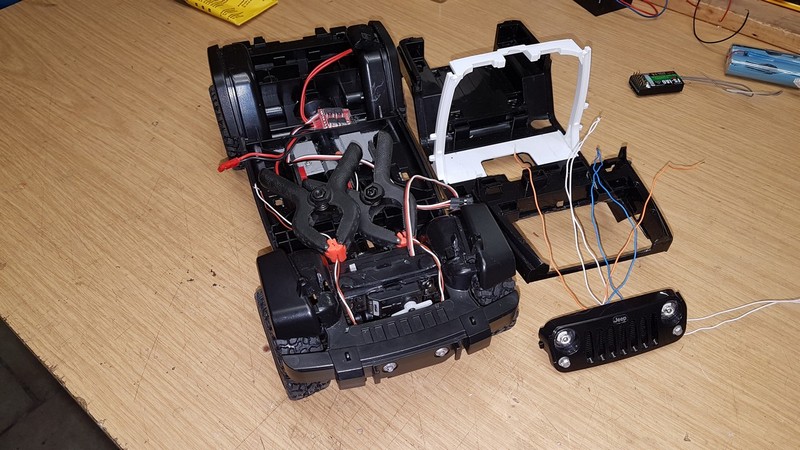

Weiter geht es mit der Beleuchtung und der Elektronik.
-------------------------------------------------------------------------------------------

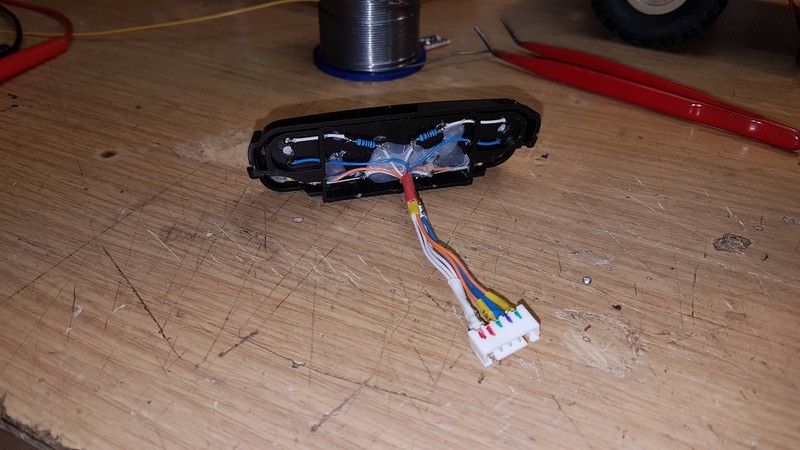

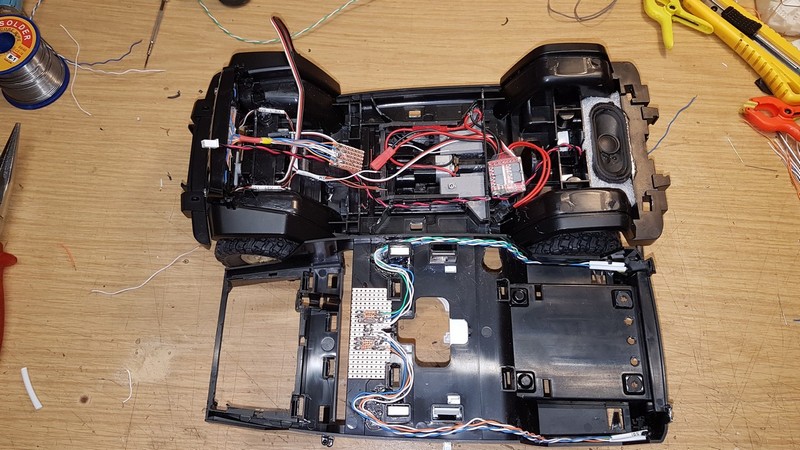

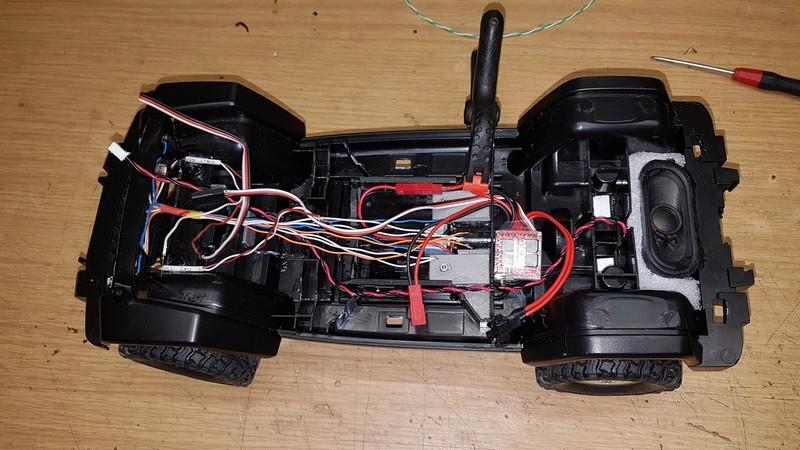

Nachdem alle Verkabelungen gelötet und kontrolliert sind,

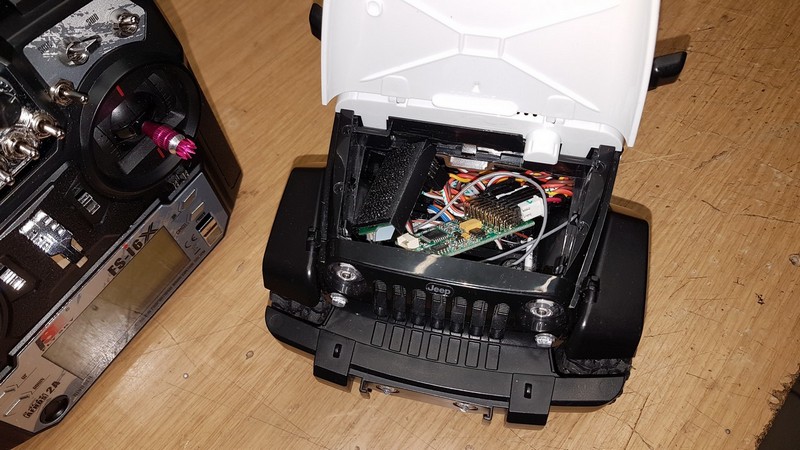

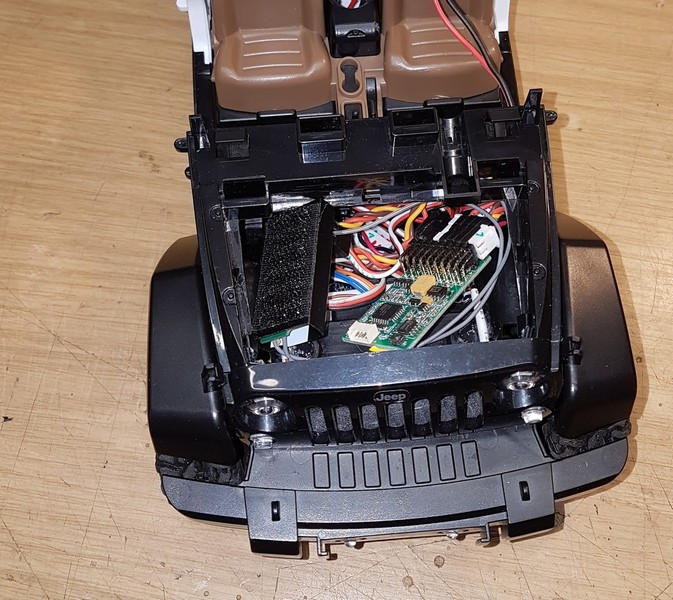

findet der Empfänger und das Soundmodul im Motorraum Platz.
-------------------------------------------------------------------------------------------

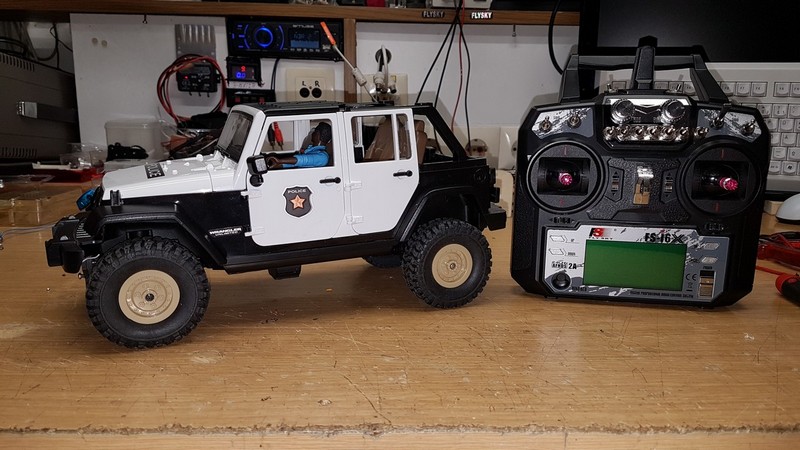

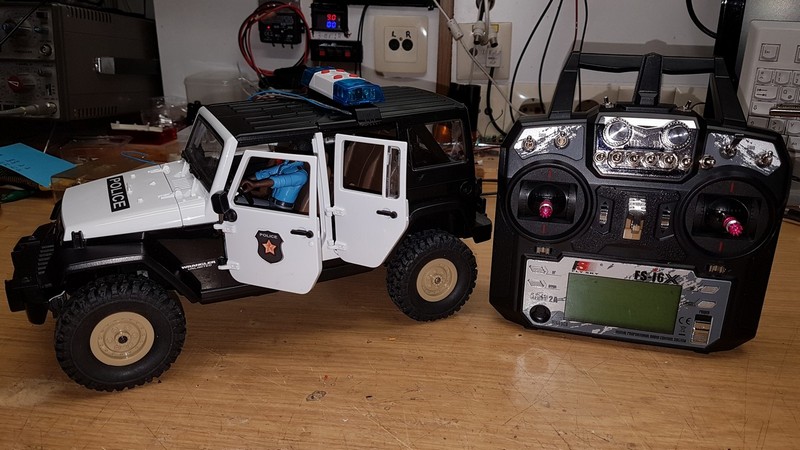

Alles verbaut und fahrbereit. Jetzt fehlt noch der richtige Sound,
dann ist das Modell bereit für eine ausgedehte Testfahrt
-------------------------------------------------------------------------------------------
Lenkung und Beleuchtungstest
Erste Testfahrt im Keller
-------------------------------------------------------------------------------------------
Dieser Baubericht ist hiermit abgeschlossen am 03.11.2020.
|
|
|
