Umbau, Erweiterung und Update einer FlySky FS-i6X Fernsteueranlage

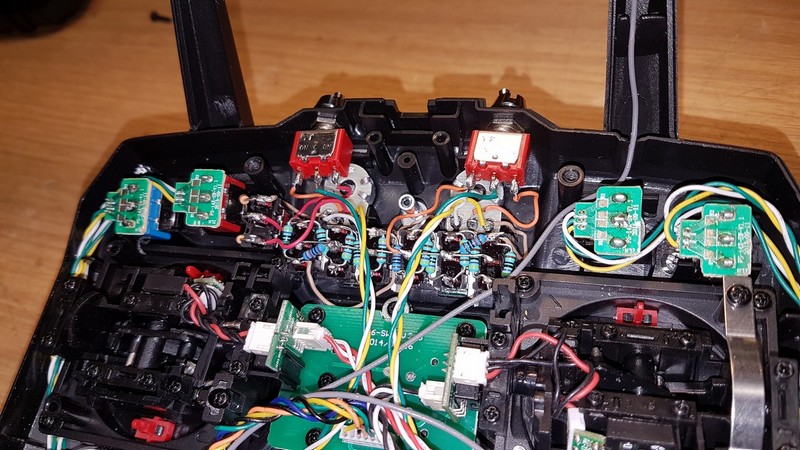

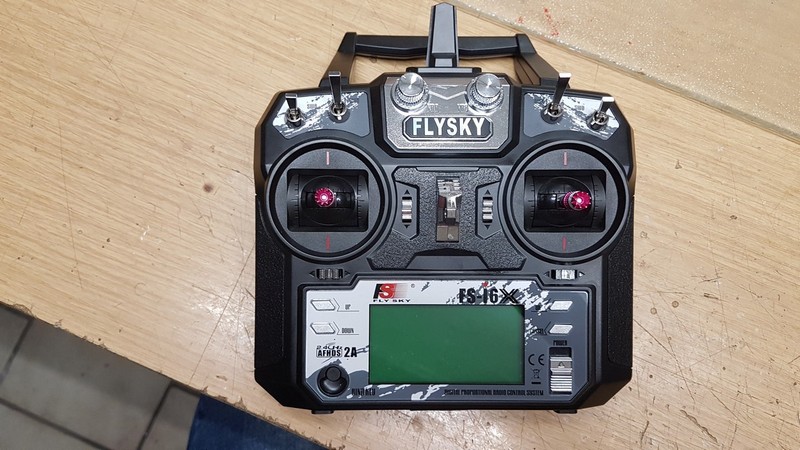

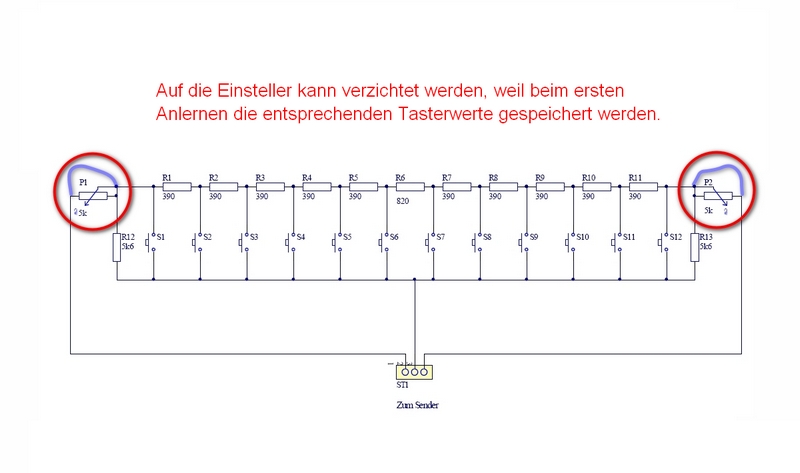

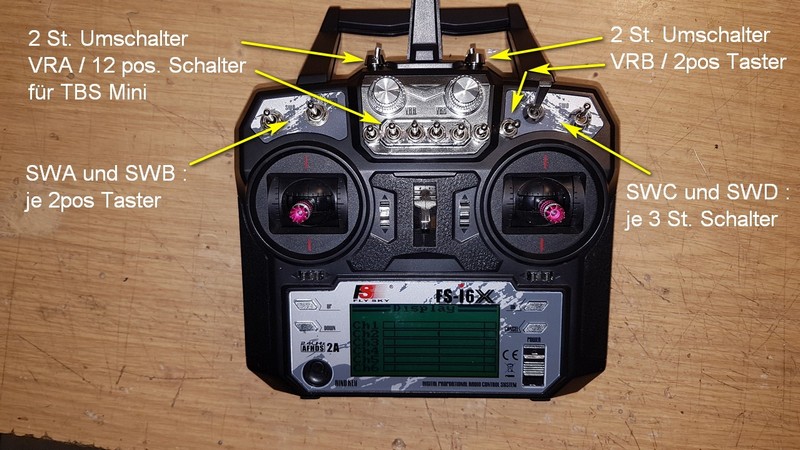

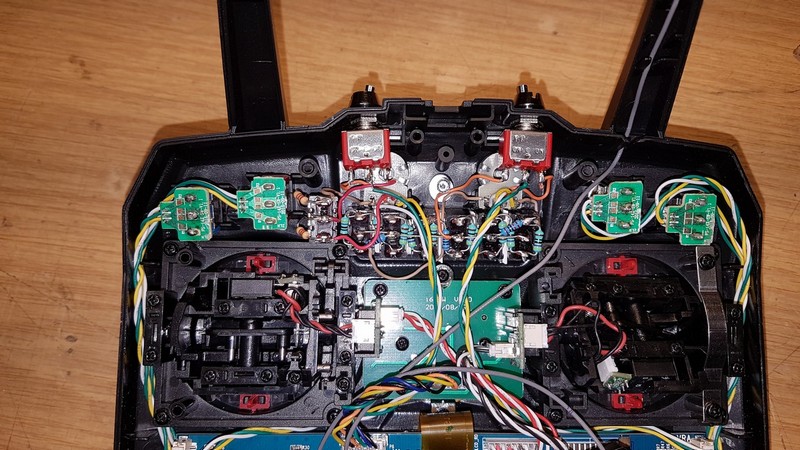

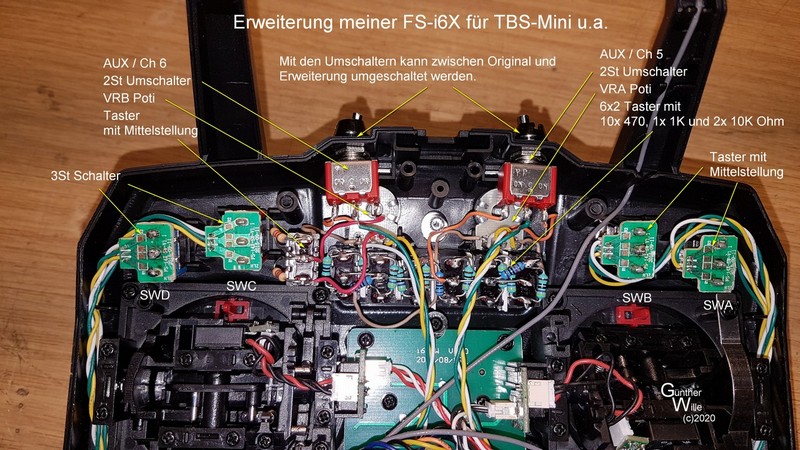

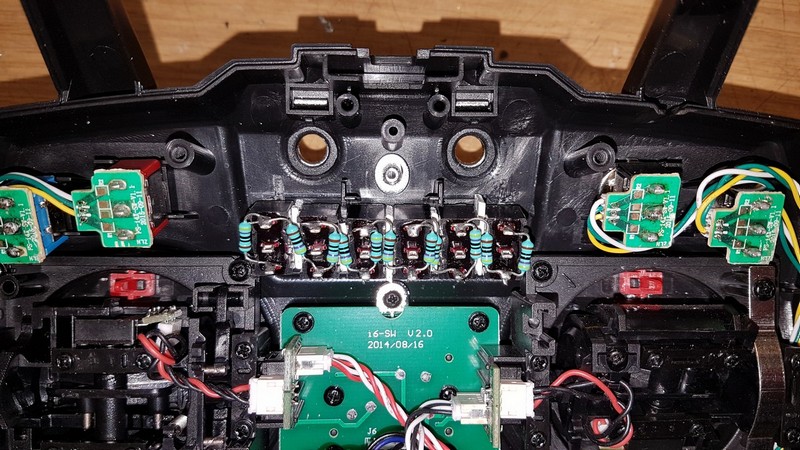

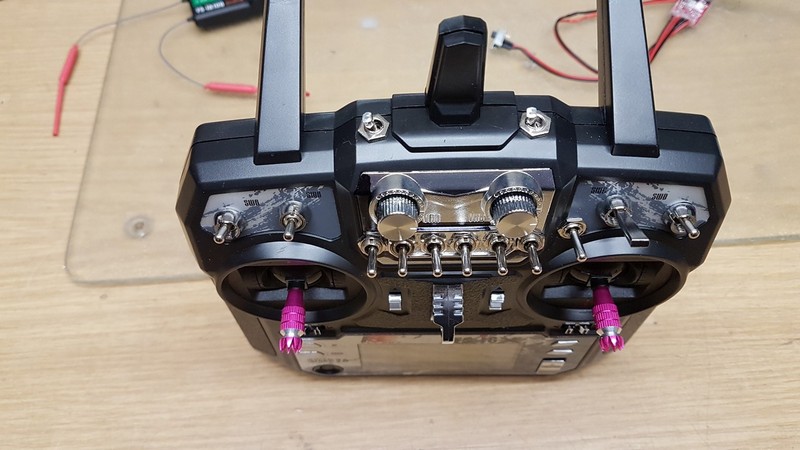

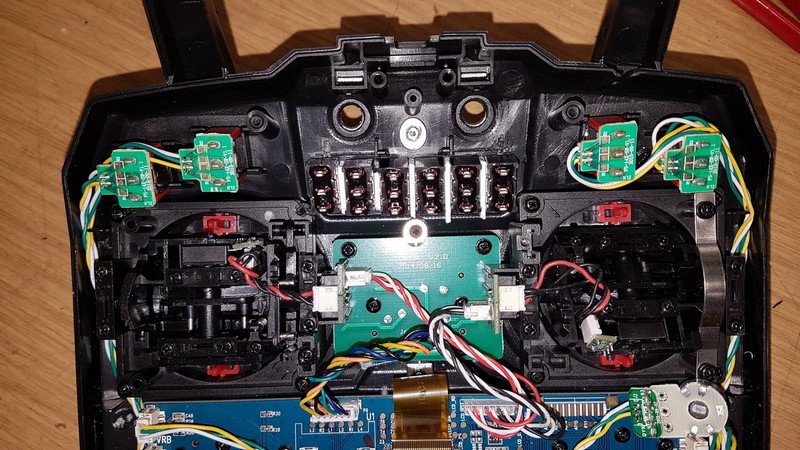

Die FlySky FS-i6X ist eine 10 Kanal Anlage. Sie hat im Lieferzustand schon 10 Kanäle. Damit kann man 2 Kreuzknüppel, 2 Potis und 4 Schalter bedienen. Auch ein 10 Kanal Empfänger war dabei. Das Übertragungsprotokoll ist AFHDS-2A und verfügt über einen Rückkanal für Telemetrie.           ------------------------------------------------------------------------------------------- Da ich einige meiner Modelle mit dem TBS-Mini Soundmodul ausgestattet habe, besteht die 1. Erweiterung darin, 6x Doppeltaster für eine, von TBS empfohlene Schaltung einzubauen. Dafür entferne ich das FLYSKY Logo vom Sender, bohre entsprechende Löcher und installiere die Taster. Zusätzlich kommt auf der rechten Seite noch 1x ein Doppeltaster und oben, rechts und links von der Antenne noch 2x 2St.Schalter für weitere Funktionen. Da ich z.Z. keine 390 Ohm Widerstände zur Verfügung hatte, habe ich die Verschaltung mit 470 Ohm ausgeführt. Das macht bei der späteren Programmierung des TBS-Mini keinen Unterschied. Die beiden Einsteller P1 und P2 habe ich weggelassen und die Widerstände R12 und R13 mit 10KOhm bestückt. Da ich den Sender für mehrere Modelle benutze, kann ich mit den 2 Umschaltern ( rot, rechts und links von der Antenne ) zwischen VRA oder 6x Doppeltaster und VRB oder 1x Doppeltaster wechseln. Es ist alles verbaut und entsprechend verkabelt. Zusätzlich habe ich noch die Schalter SWA und SWB gegen Doppeltaster getauscht.           ------------------------------------------------------------------------------------------- Vorhandener Sender - eine neue Baustelle !
