Anforderung:
Ich will die Tasterreihe ( Kanal 10 - 14 ) um einige Funktionen erweitern.
Statt der 5x Doppeltaster sollen nach dem Umbau 8x Doppeltaster plus 8x Schaltfunktionen mit Memory vorhanden sein.
Umsetzung:
Der Taster von Kanal 10 wird gegen einen 3Stufenschalter ausgetauscht. Das ist dann auch schon alles, was im Sender geändert werden muß.
Der Rest wird dann per Hard- und Software am Empfänger angeschlossen.
-------------------------------------------------------------------------------------------

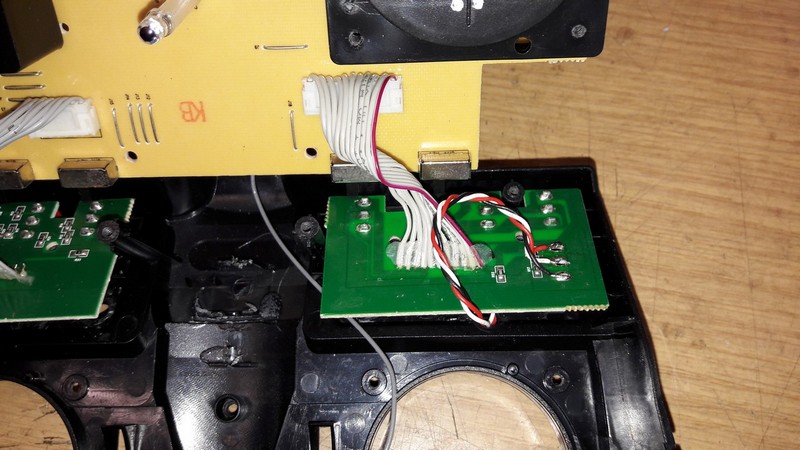

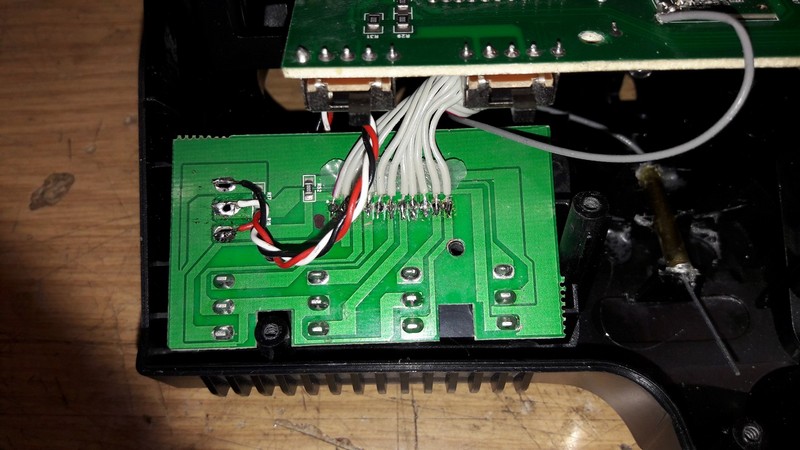

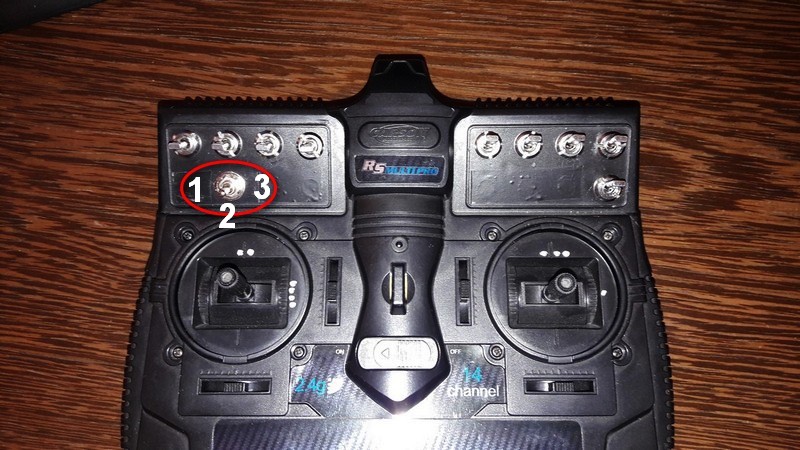

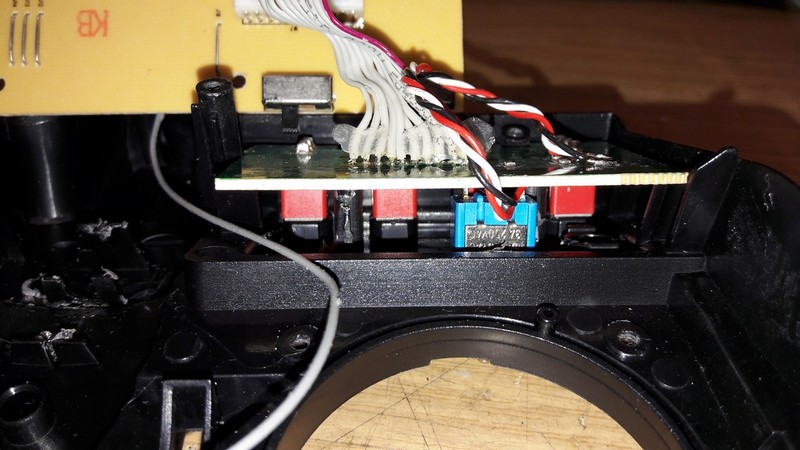

Den Taster ( Kanal 10 ) habe ich aus der Grundplatte entfernt und dafür den 3 Stufenschalter quer eingebaut. Dieser Schalter ermöglicht es in dem noch zu erstellenden Auswertemodul zwischen den Ebenen 1 , 2 und 3 umzuschalten.
-------------------------------------------------------------------------------------------

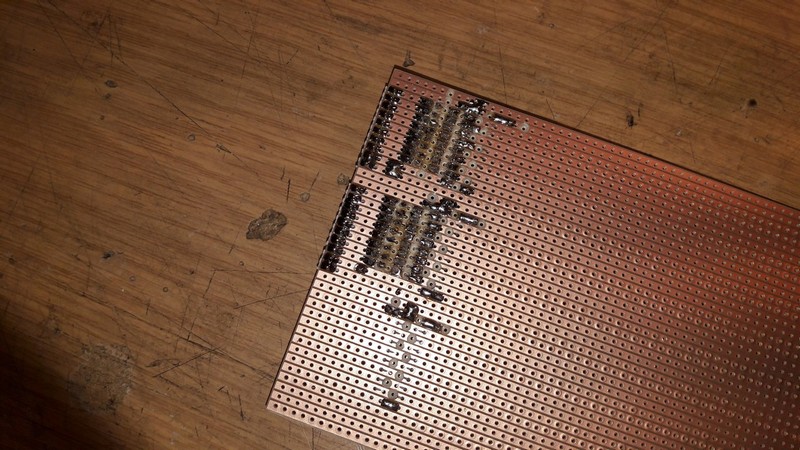

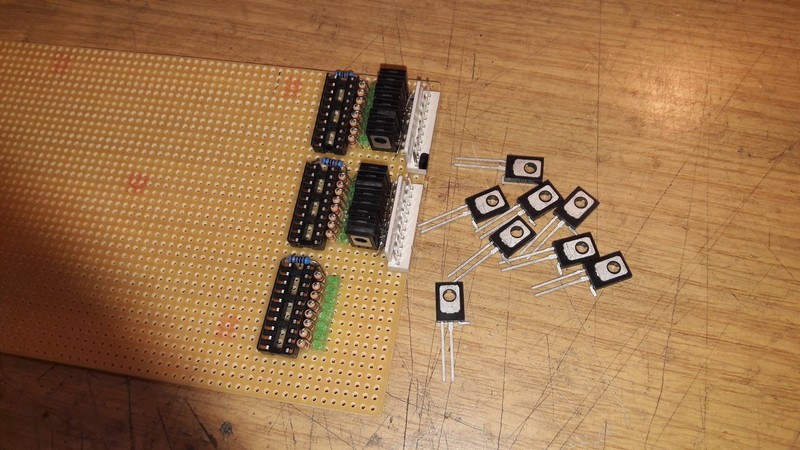

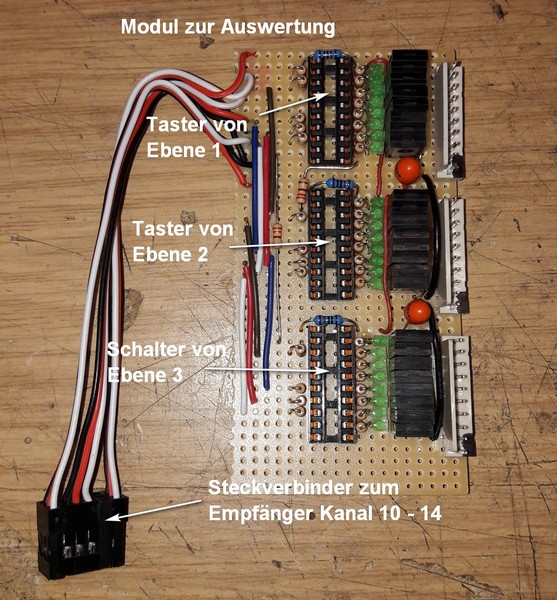

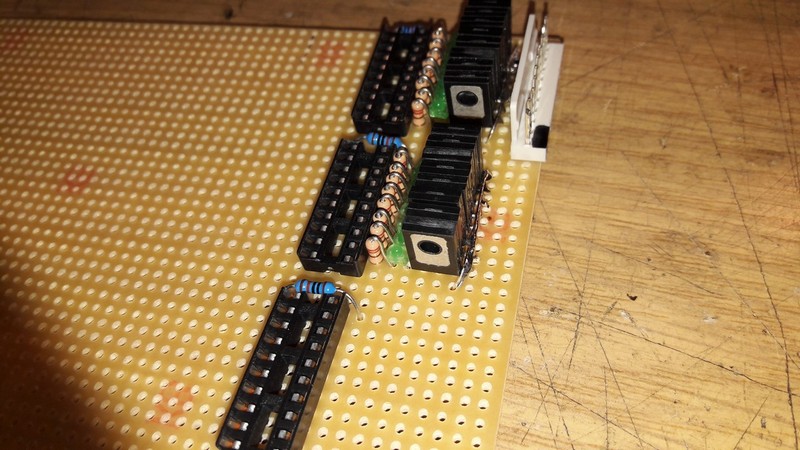

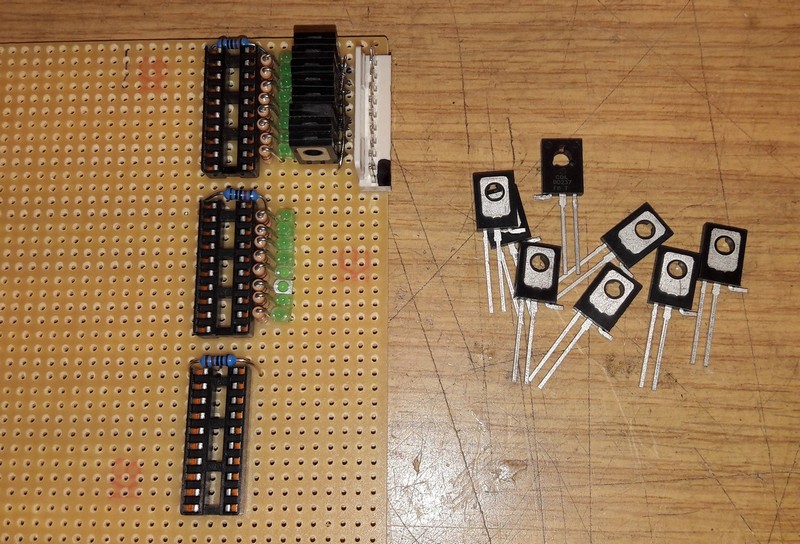

Ich beginne mit dem Aufbau der Hardware auf einer Loschstreifen Platine. Es werden 3x 20pol IC-Fassungen für 3x ATTiny 2313 verlötet. Jeder Ausgang der ICs steuert über eine LED mit Widerstand einen Schalttransistor ( BD237 ), dessen Kollektor bis zu 2,5 A gegen Minus schaltet.
-------------------------------------------------------------------------------------------

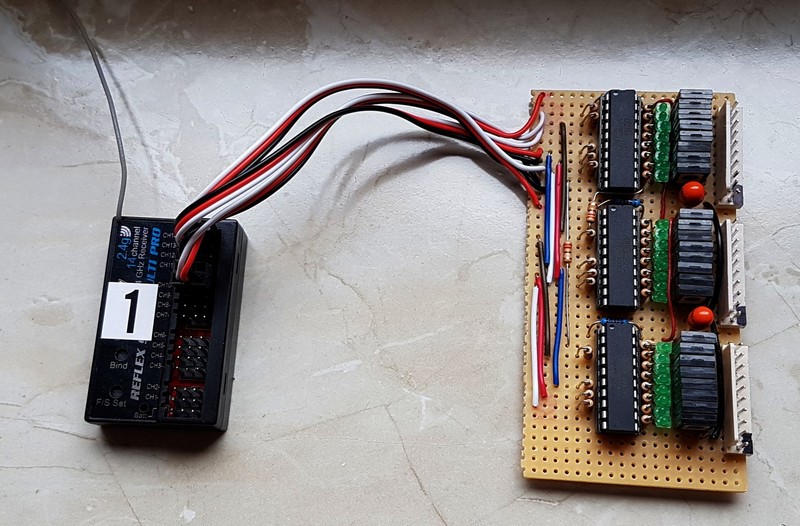

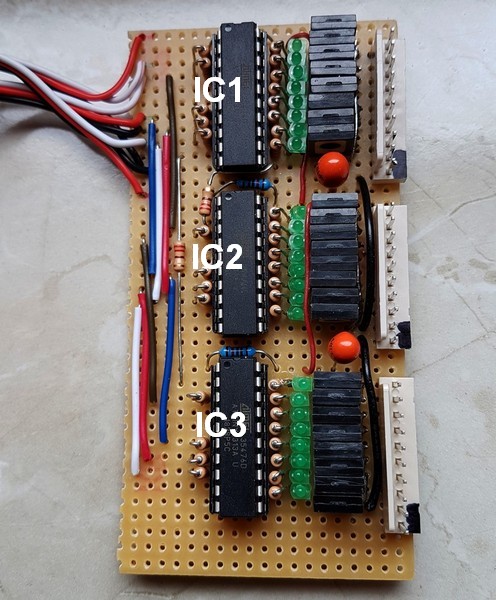

Das Modul ist somit fertig aufgebau.
Schaltplan (.pdf)
-------------------------------------------------------------------------------------------
Mit meiner Programmier Software BASCOM werden jetzt die ensprechenden Auswerte Programme erstellt. IC1 und IC2 bekommen bis auf wenige Unterschiede das gleiche Programm für Tastfunktionen. IC3 soll ja die Ausgänge dauerhaft EIN / AUS schalten und erhält deshalb ein anderes Programm.
Beispiel Programm für IC1 ( .pdf )
-------------------------------------------------------------------------------------------
Nach ein paar kleinen Anpassungen in den Programmen füntionierte alles wie erwartet.
-------------------------------------------------------------------------------------------

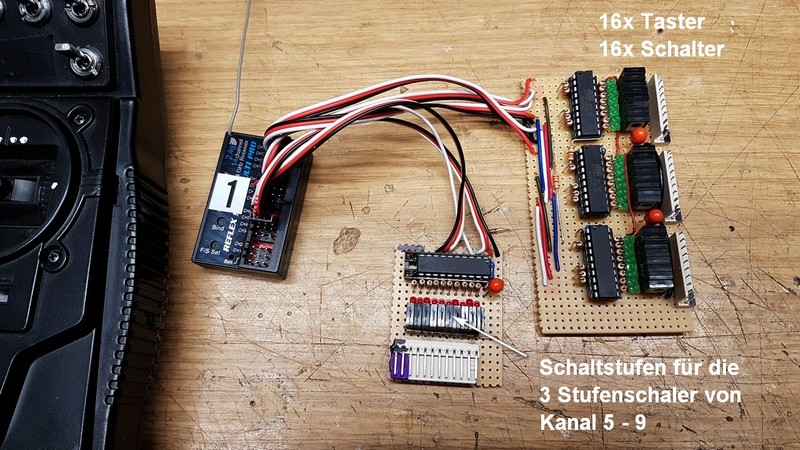

Test der Erweiterung (.mp4)
Test der 3 St. Schalter (.mp4)
Bitte das Video starten !
------------------------------------------------------------------------------------------
|
 |
