Bericht zum Bau von Schaltbausteinen für die CARSON 14 Kanal Anlage

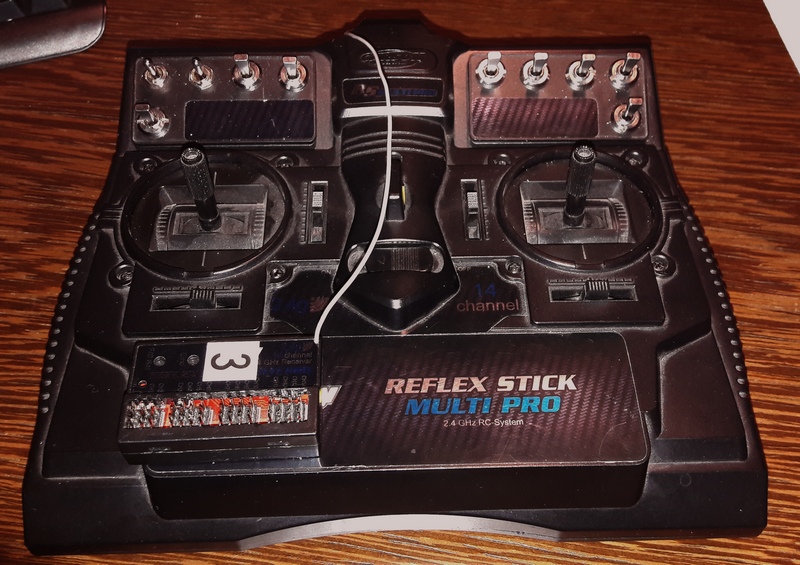

Ich schaue ständig in der großen Bucht nach guten und günstigen Fernsteuerungen für meine Modelle. Jetzt hatte ich Glück und konnte für unter 100,- € die CARSON STICK MULTI PRO 14 Kanal Anlage mit 3 Empfängern ergattern. 14 Kanal Anlage, so etwas hatte ich bisher noch nie in den Händen. Beim Studieren der Anleitung schraubte ich dann meine Erwartung langsam runter. 4x Prop Kanal, 5x Doppeltaster und 5x 3Stufen Schalter.
Aus der Anlage muß man doch noch mehr heraus holen können, so meine Überlegung.

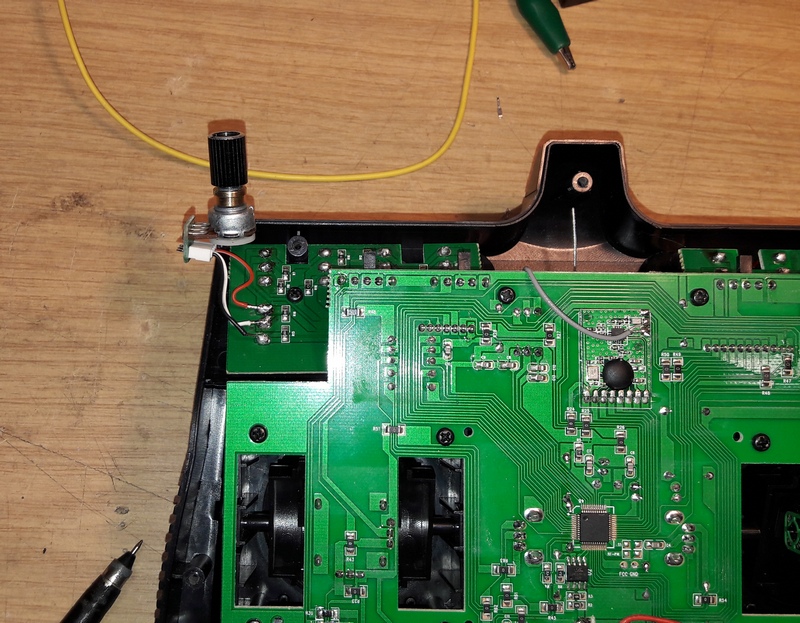

Sofort war mein Lötkolben angeschaltet, denn einer von den 10 Schaltern / Tastern mußte ausgelötet und dafür ein 4,7 KOhm Poti angeschlossen werden.



Leider zeigte ein, am Empfänger angeschlossenes Servo, nur ein Schaltverhalten. Es gab nur die Zustände: Servo links, mitte oder rechts. Messungen mit meinem Hameg Oszi bestätigten leider meine Feststellung.
Trotz gleichmäßiger Drehung am Poti überträgt die Anlage nur die Schaltzustände: -100% / 0 / +100%.
Ein kurzes Video von der Messung.    Carson.mp4   Das Video starten.

In dem Video kann man das Schaltverhalten erkennen. Eine intensive Suche in diversen Internet Foren brachte leider keinen Erfolg.

-------------------------------------------------------------------------------------------

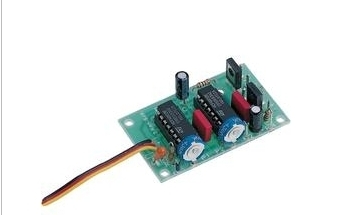

Nachdem ich mich damit abgefunden hatte, machte ich mir Gedanken darüber, wie ich denn mit den 10 SERVO-Ausgängen des Empfängers meine Verbraucher schalten kann. Man kann Verbraucher an dieser Anlage nur mit div. Schaltbausteinen anschließen.  Z.B. einem komplexen Beier Modul oder diese hier :


Von diesen Bausteinen braucht man 10 Stck, damit alle Schalter funktionstüchtig sind.
Diese Bausteine sind leider etwas groß und nicht gerade günstig.

-------------------------------------------------------------------------------------------

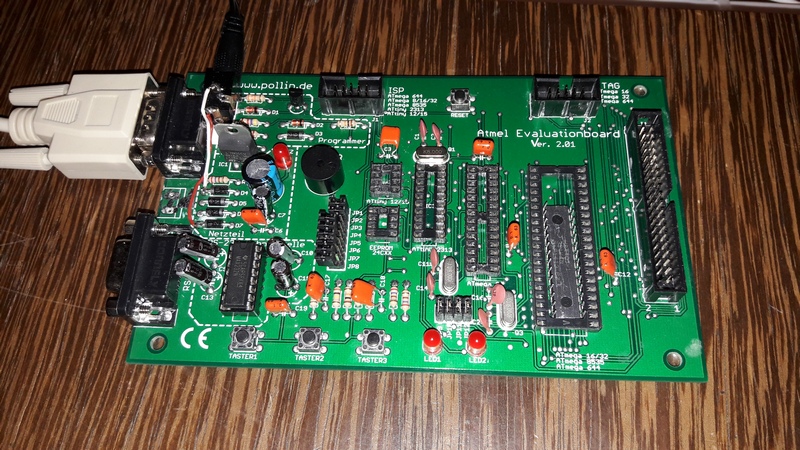

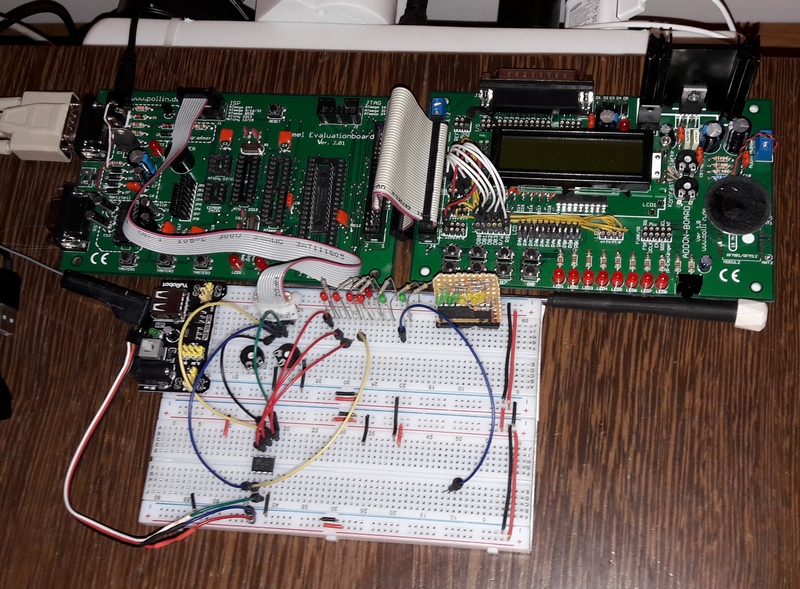

Da ich mir vor einiger Zeit das Atmel Evaluationsboard von Pollin bestellt habe, wollte ich dieses endlich mal zur Anwendung bringen.



-------------------------------------------------------------------------------------------

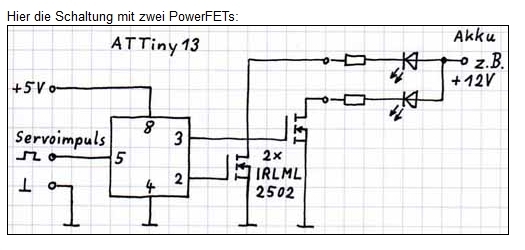

Erste Versuche mit div. ATMega / ATTiny - Chips und verschiedenen, unter BASCOM geschriebenen Programmen waren erfolgreicht. Jetzt machte ich mich im Internet auf die Suche nach entsprechenden Schaltungen und Programmen für mein Vorhaben. Eine einfache Schaltung war schnell gefunden.



Aber jetzt musste noch programmiert werden !



Ich muß zugeben, die ersten Aufgaben mit dieser Programmiertechnik dauern immer etwas länger. Aber irgendwann kommt der Durchblick und somit der Erfolg. Nachdem die Grundschaltung für einen Kanal funtioniert hat, war es dann kein Problem mehr, das ganze für 5 Kanäle zu erstellen.





-------------------------------------------------------------------------------------------

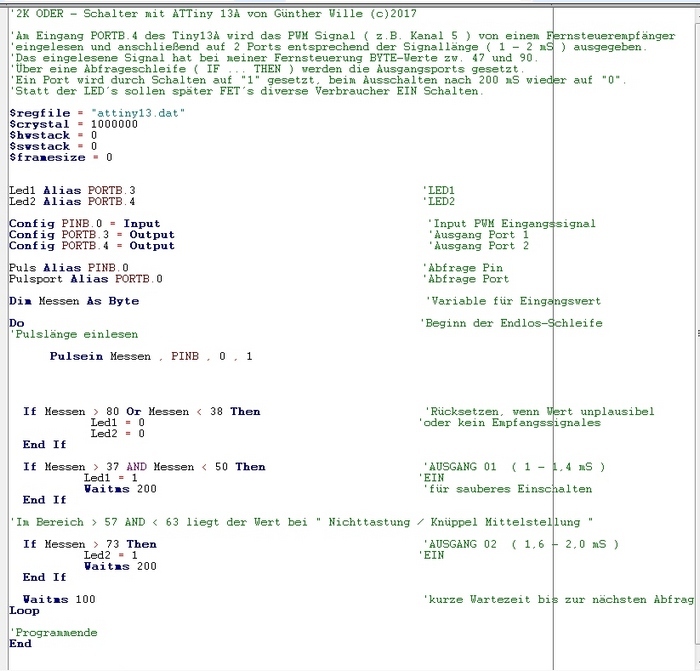

Hier ein Programmier-Beispiel für einen Taster von Kanal 10 - 14 bei der CARSON Fernsteuerung.



-------------------------------------------------------------------------------------------

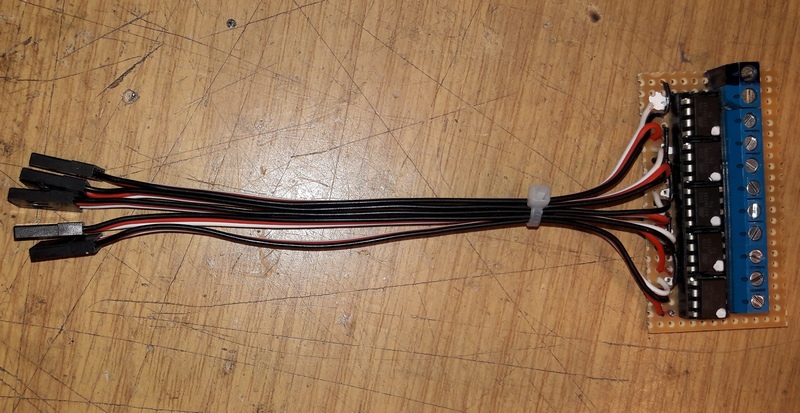

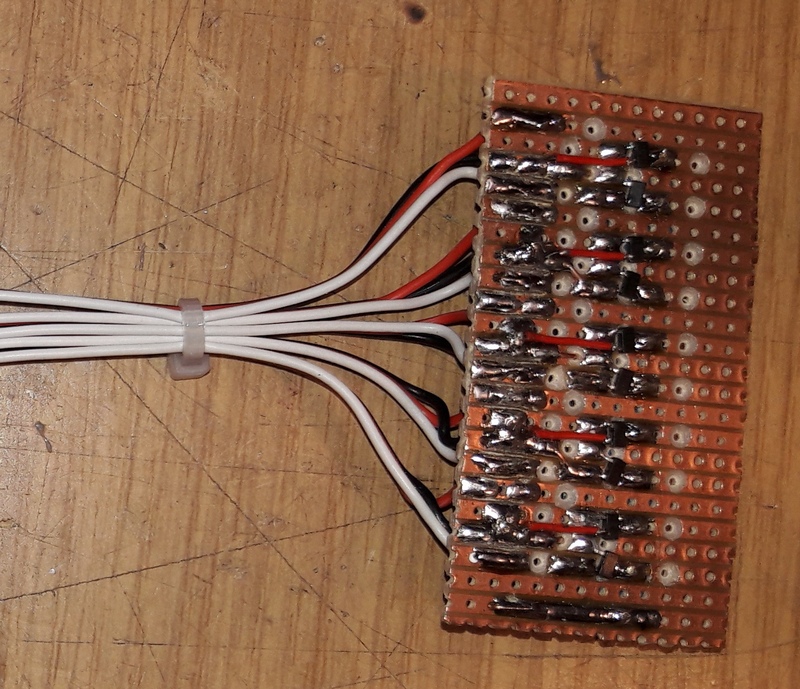

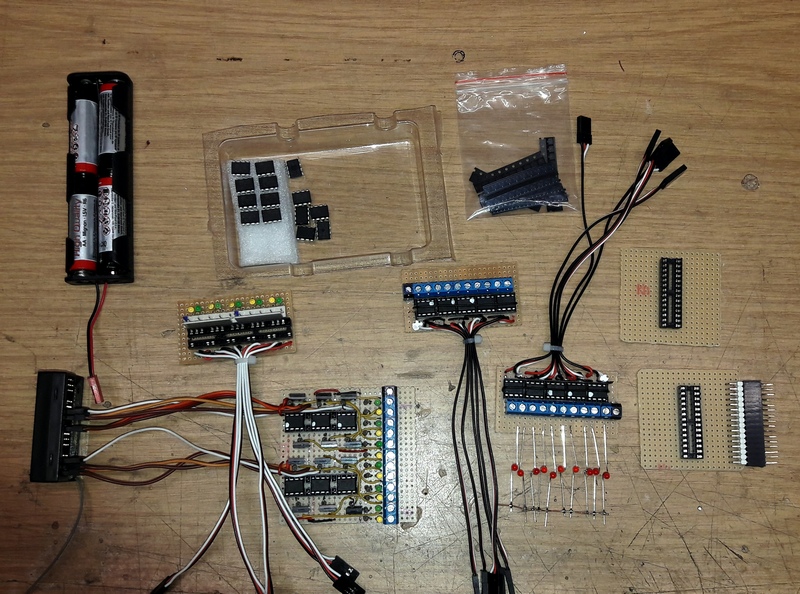

In der Zwischenzeit habe ich schon verschiedene Baugruppen mit und ohne LED-Anzeige erstellt. Die Baugruppen funktionieren einwandfrei mit allen 3 Empfängern.
Alle Schaltausgänge werden gegen Masse ( - ) geschaltet und können je 2 Amp. Dauerstrom vertragen.



-------------------------------------------------------------------------------------------

Da ich mit diesen Bausteinen in der Zwischenzeit viel Erfahrungen sammelt konnte, möchte ich hier mal etwas über die finanzielle Seite dieser Technik schreiben.
Mal abgesehen von der einmaligen Anschaffung der Programmierplatinen plus Steckboard für knapp 60,- € kommen für die eigentliche Erstellung von Baugruppen nur noch geringe Summen zum Tragen.
Zum Beispiel:
20x ATTiny13A kosten in China gerade mal 14,- € inkl. Versand.
Die Schalttransistoren ( FETs ) 100 Stck = 15,- €.
Dazu kommen noch IC-Fassungen, eine Lötstreifenplatine und div. Servokabel.
Wenn ich mal meine Arbeitszeit außer Betracht lasse, komme ich materialmäßig bei einer 5 Kanal Schaltstufe
( 10 Schaltmöglichkeiten ) auf keine 10,- €.
Modellbau muß also nicht unbedingt teuer sein. Es gibt genug Ideen und Vorlagen im Internet. Man darf nur keine Angst vorm Löten haben und man muß sich etwas mit dem Programmieren beschäftigen.

------------------------------------------------------------------------------------------

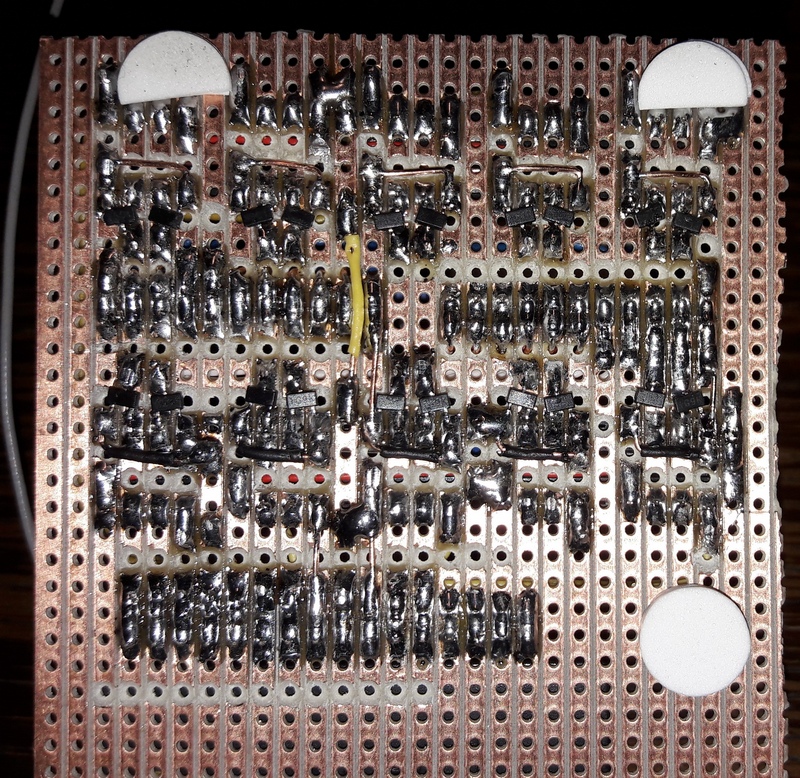

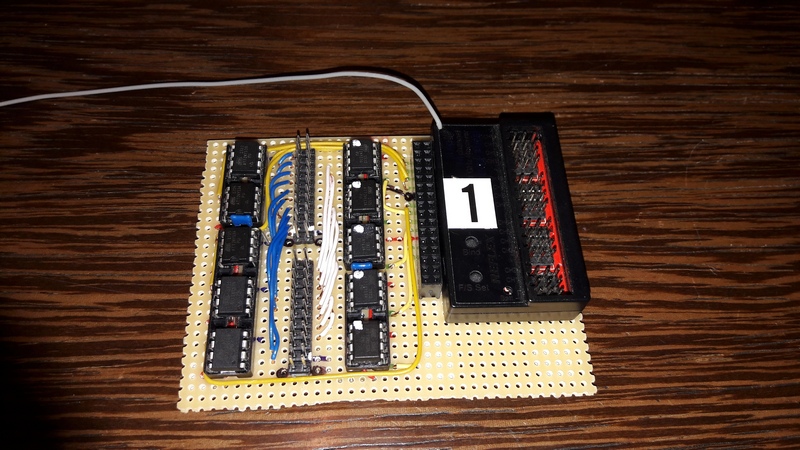

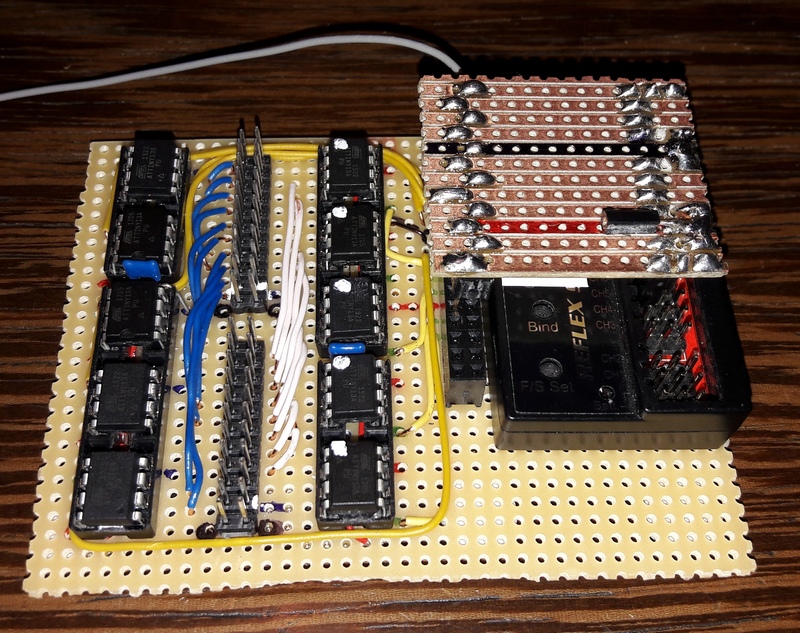

Für meine großen Modelle: HAMBURG II , HEKTOR und das Feuerlöschboot DÜSSELDORF baue ich eine 10 Kanal Schalteinheit mit direkter Verbindung zum Empfänger. Das erspart mir die 10 Servokabel und ergibt eine gute Kombination mit dem Empfänger.

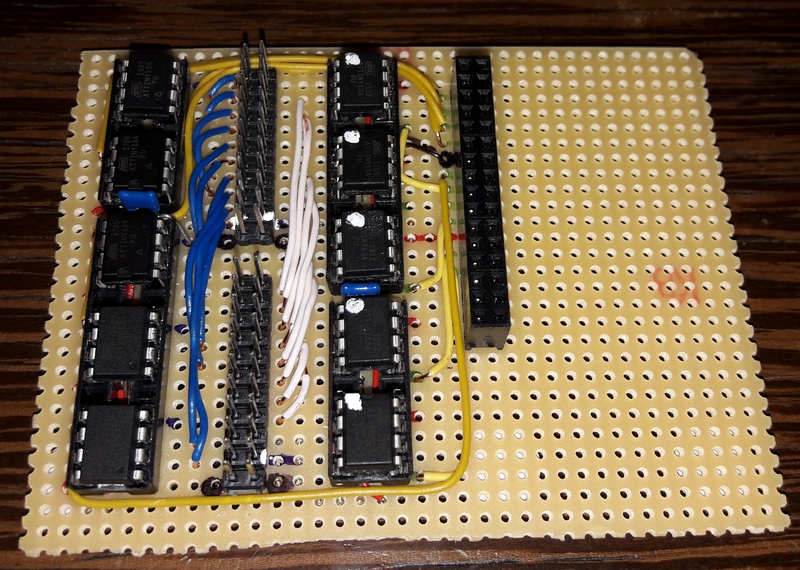

Die linke Reihe der ATTiny13A ist für die Funktionen der TASTER 10 - 14 zuständig. Hiermit können z.B.: Seilwinden, Ankerwinden, Kräne oder Soundsignale gesteuert werden.
Die rechte Reihe der ATTiny13A ist für die Funktionen der SCHALTER 5 - 9 zuständig. Es sind 3 Stufenschalter und können somit je 2 Funktionen ( z.B.: Licht, Radar, Pumpen, etc. ) gleichzeitig EIN oder AUS schalten.









------------------------------------------------------------------------------------------
