Bericht zum Umbau eines Sprinters als Abschleppwagen von BRUDER.
Der Abschleppwagen ist ein bespieltes Modell im Maßstab 1 : 16

Baubeginn: Dezember 2020

Über Kleinanzeige konnte ich einen bespielten und einigermaßen gut erhaltenen BRUDER Abschleppwagen erstehen. Ich will die Hinterräder mit 2x N25 Getriebemotoren antreiben und vorne eine Lenkachse mit Servo einbauen. Wie immer versuche ich das recht kostengünstig und mit möglichst vorhandenen Teilen aufbauen.

Funktionen:
Standlicht, Fahrlicht, Stop- und Rückfahrlicht, Blinker und Warnblinker und Rundum Warnlichter.
Die Zugwinde auf der Transport-Plattform soll elektrisch über FB steuerbar sein.

Fernsteueranlage:   FlySky i6 Sender und 6 Kanal Empfänger

-------------------------------------------------------------------------------------------

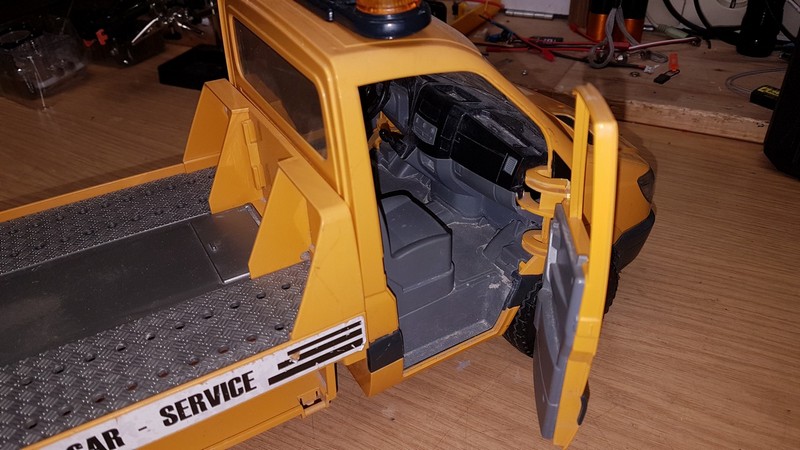

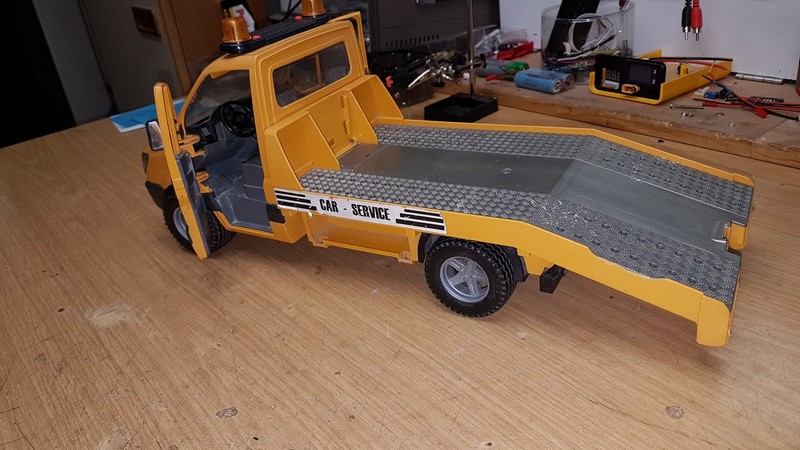

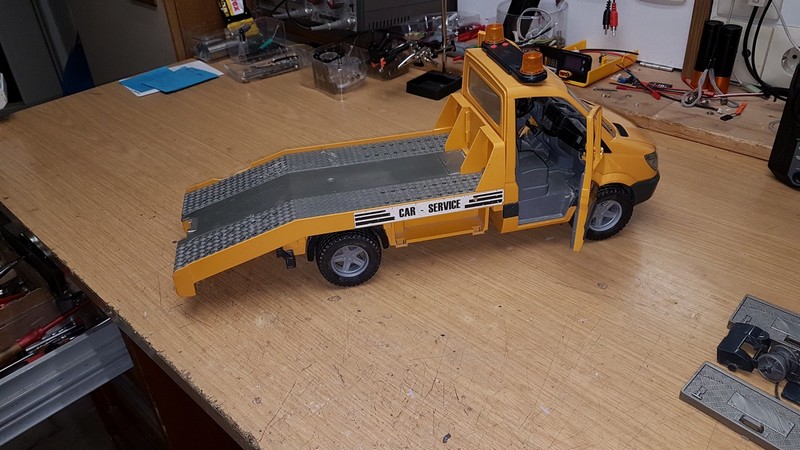

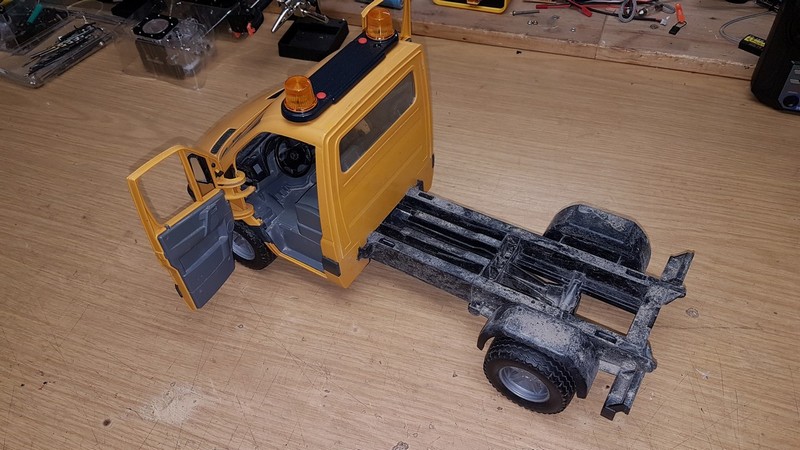

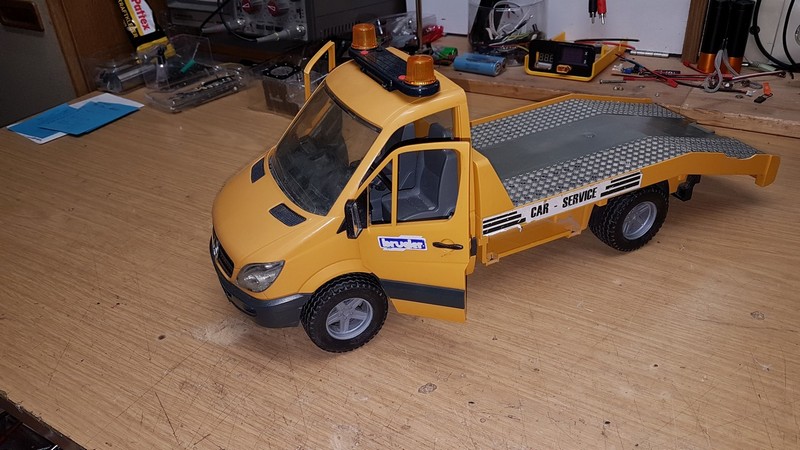

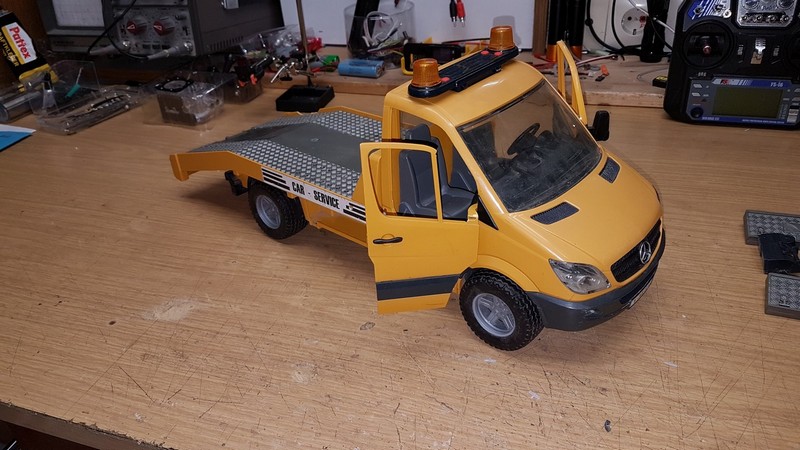

So habe ich das Modell gebraucht übernommen.









-------------------------------------------------------------------------------------------

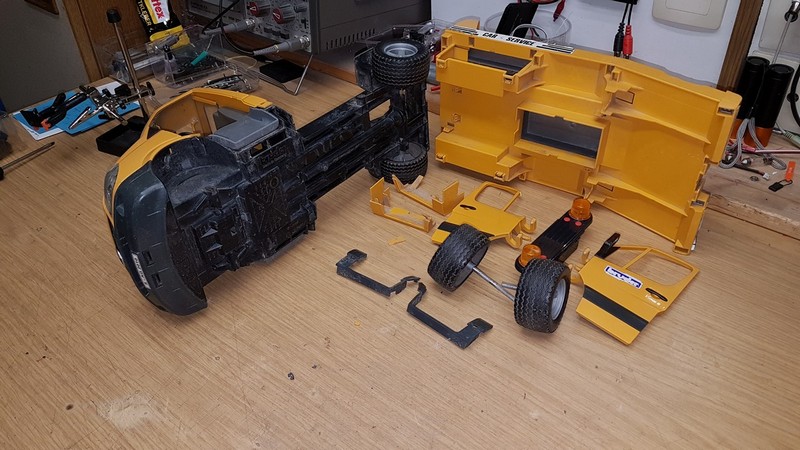

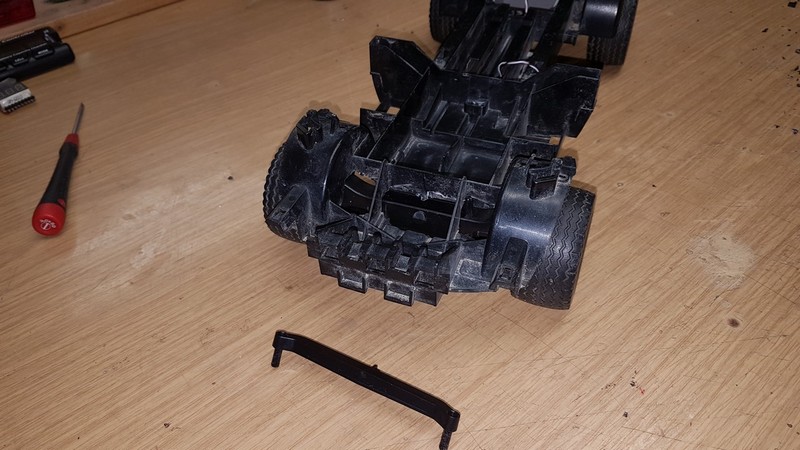

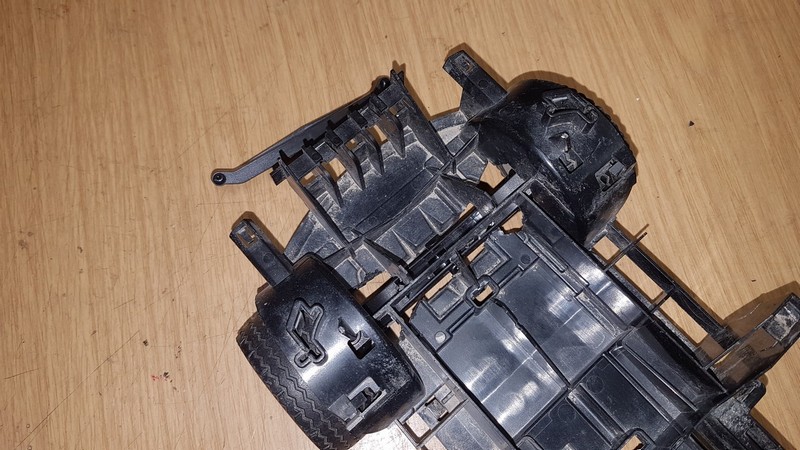

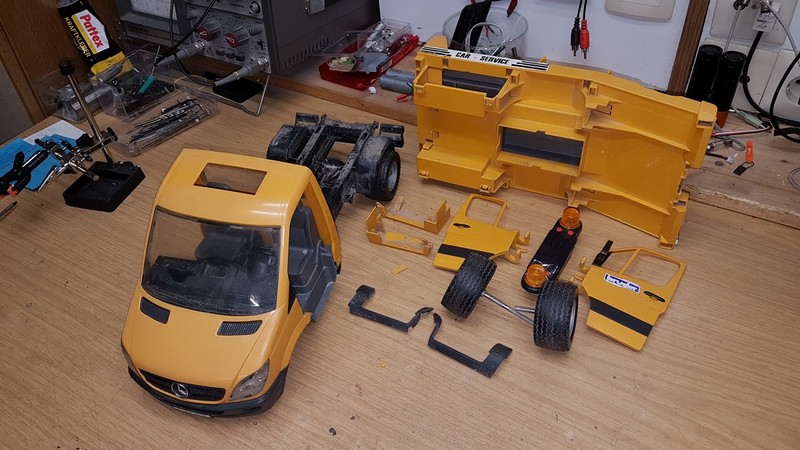

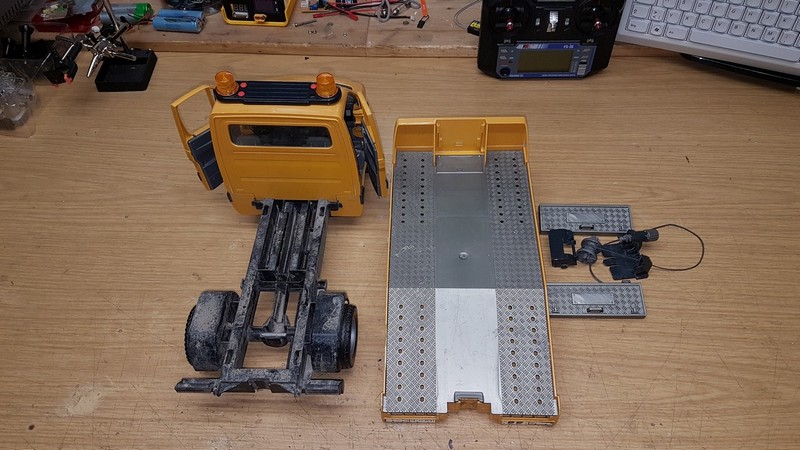

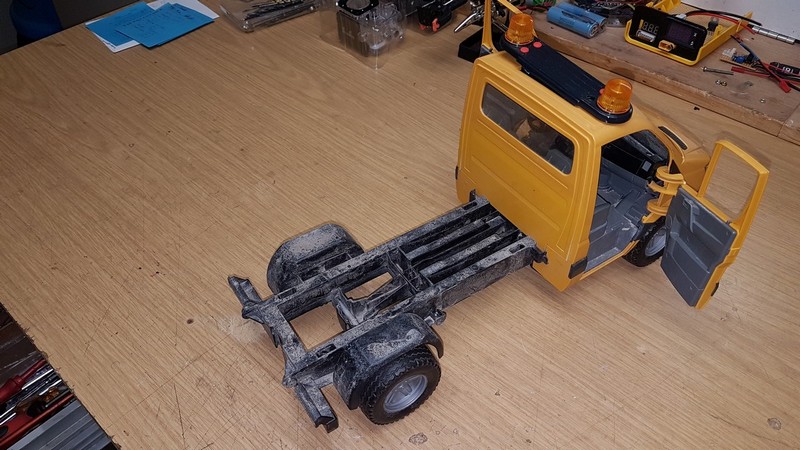

Zum Zerlegen des Modells muß ich die Antriebsachsen und einige Halteklammern entfernen.
Diese BRUDER Modelle sind zwar schnell zusammen gesteckt,
aber das Zerlegen ist manchmal etwas kompliziert.

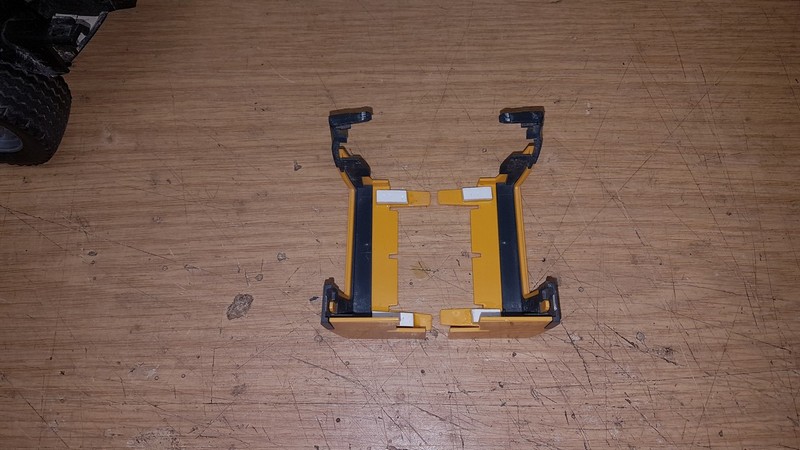

Halter, die beim Zerlegen manchmal abbrechen, werden gleich wieder repariert.

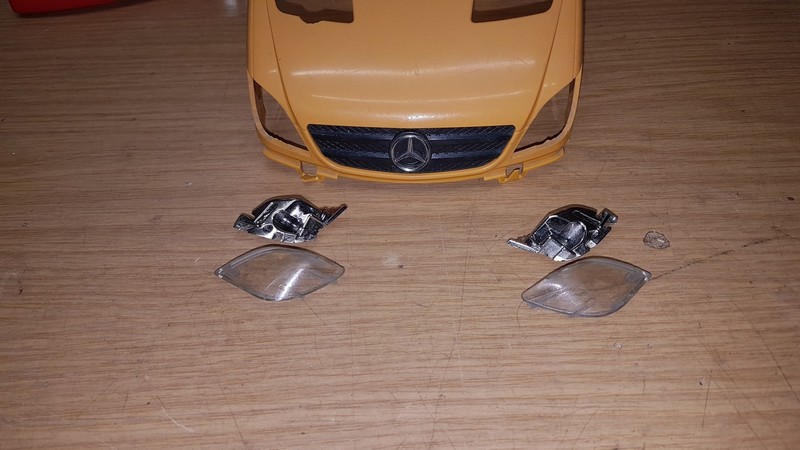

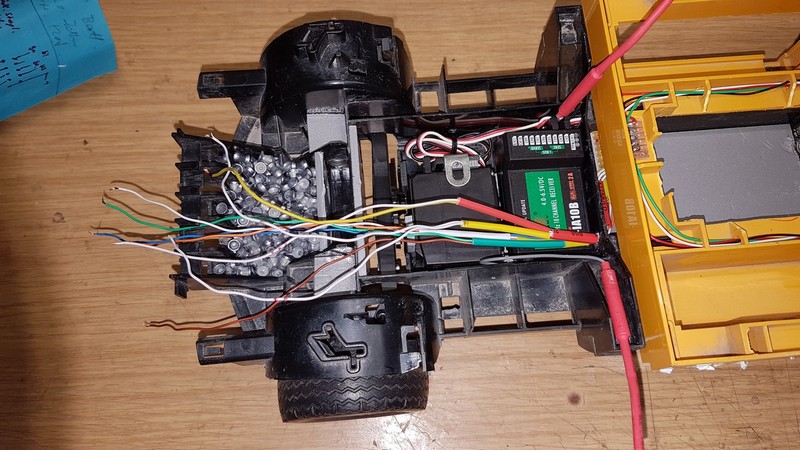

In die Hauptscheinwerfer werden später diverse LEDs verbaut.



-------------------------------------------------------------------------------------------

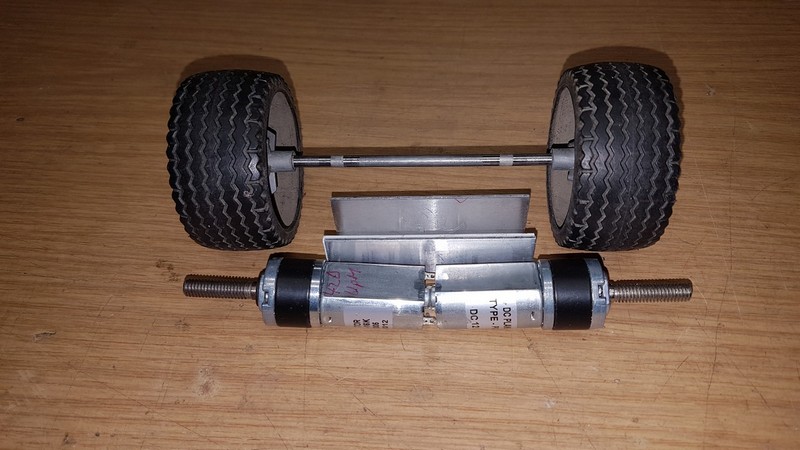

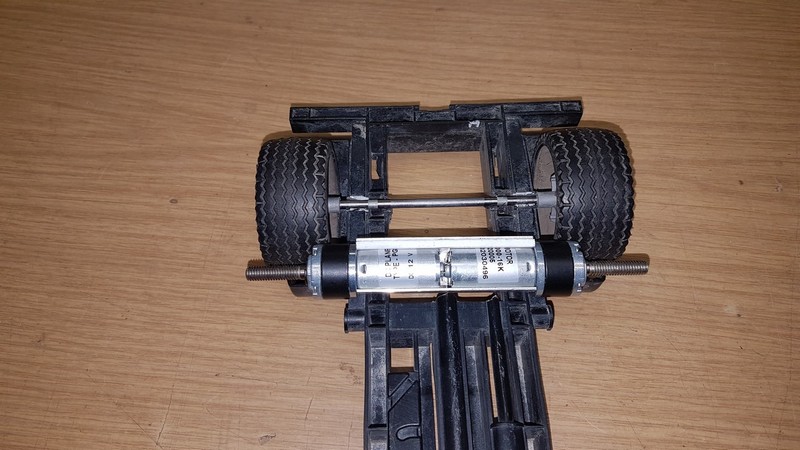

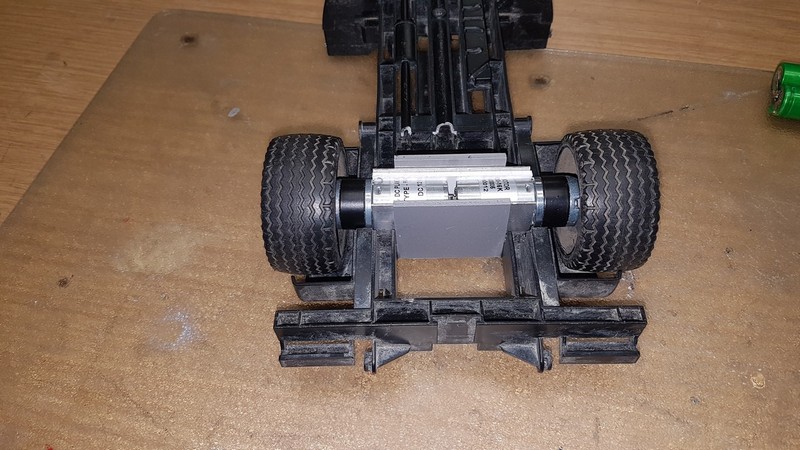

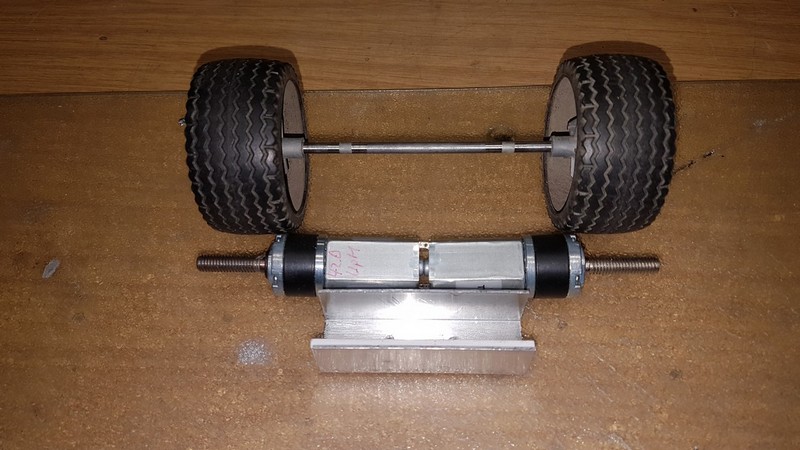

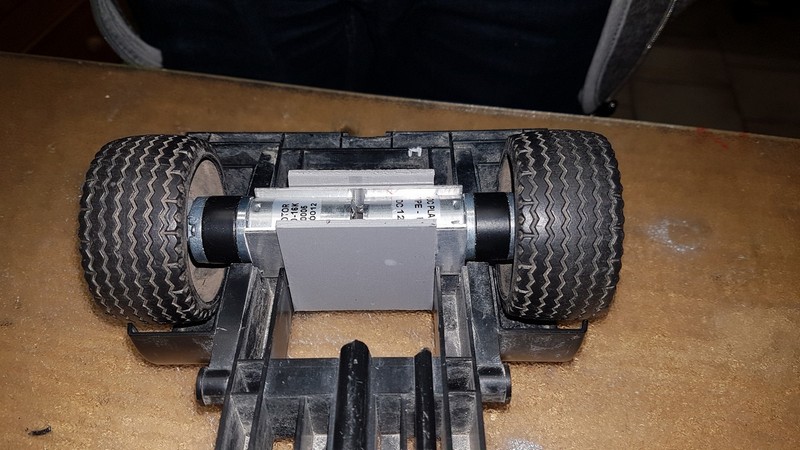

An der Hinterachse verbaue ich 2x N25 Getriebemotoren. Es sind 12V Motoren mit 420 U/Min

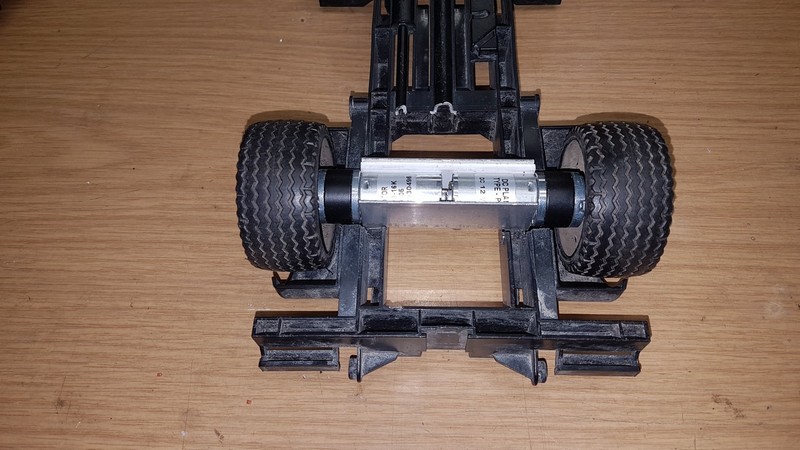

Ein Alu-Profil wird als Achsträger verbaut.





-------------------------------------------------------------------------------------------

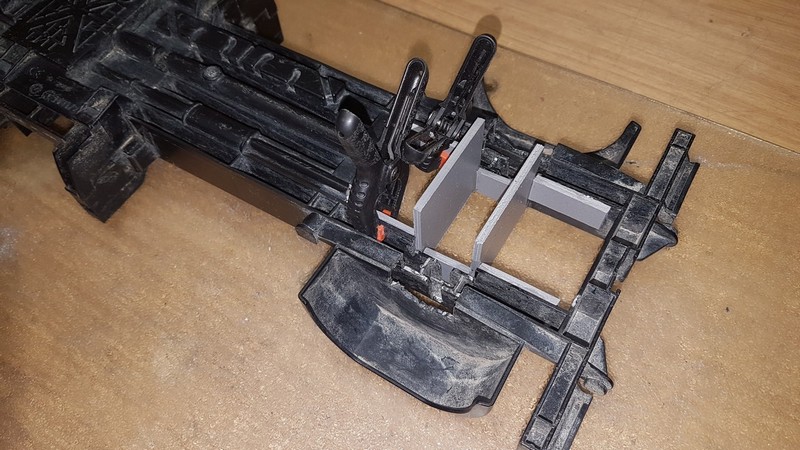

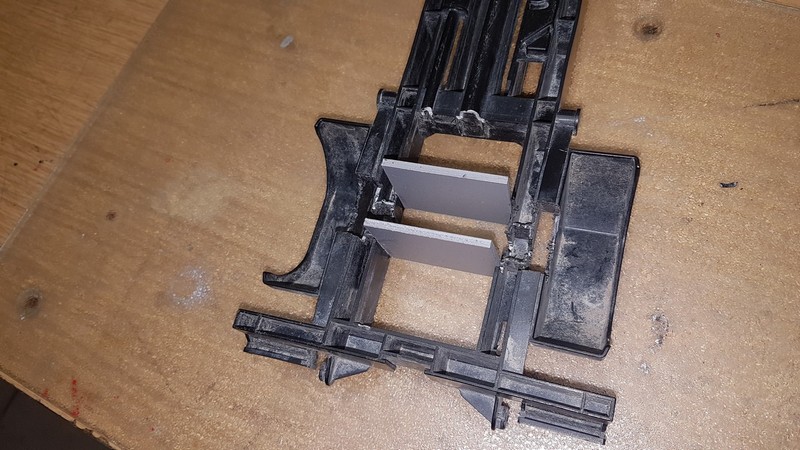

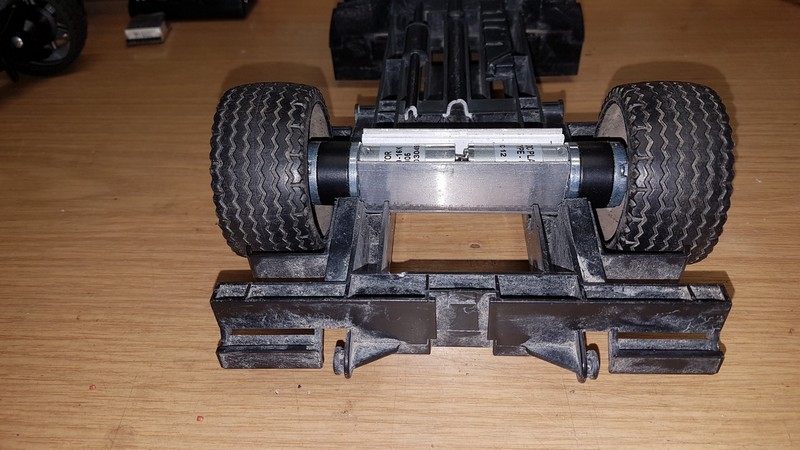

Ich bearbeite den Trägerrahmen für die Aufnahme der Antriebsachse.













-------------------------------------------------------------------------------------------

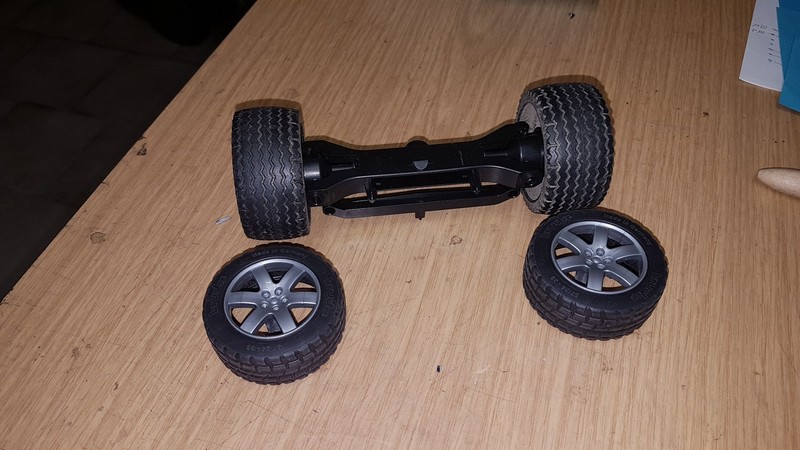

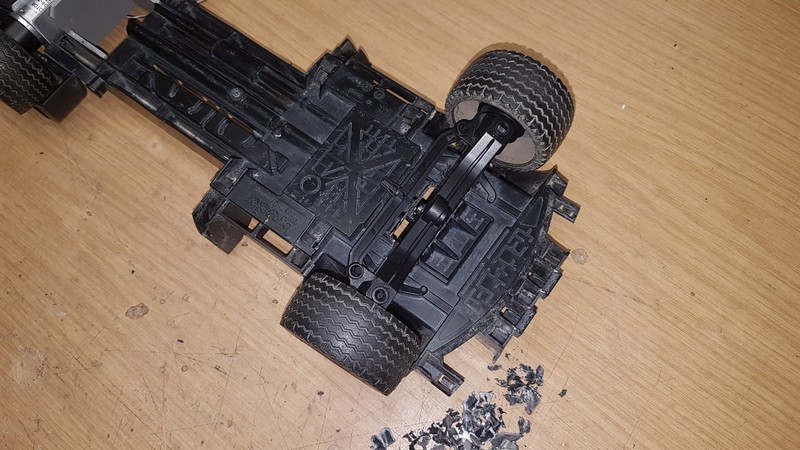

Die Lenkachse war noch vom Umbau eines JEEP Wrangler vorhanden.

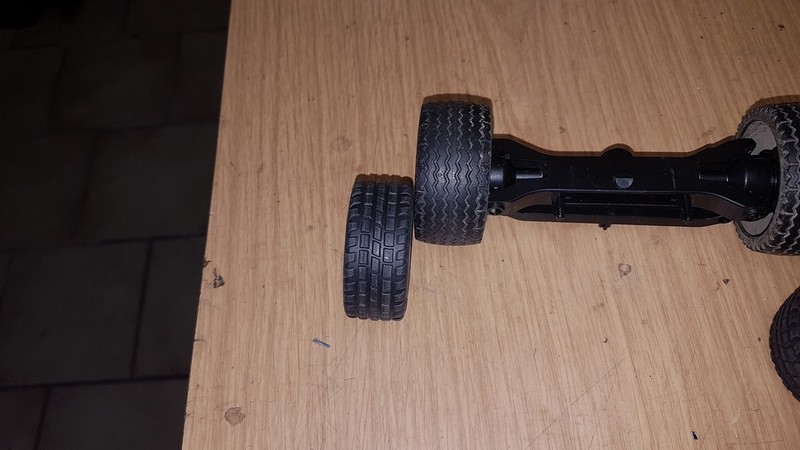

Da die Reifen eine andere Größe hatten, habe ich sie an der Achse ausgetauscht.





-------------------------------------------------------------------------------------------

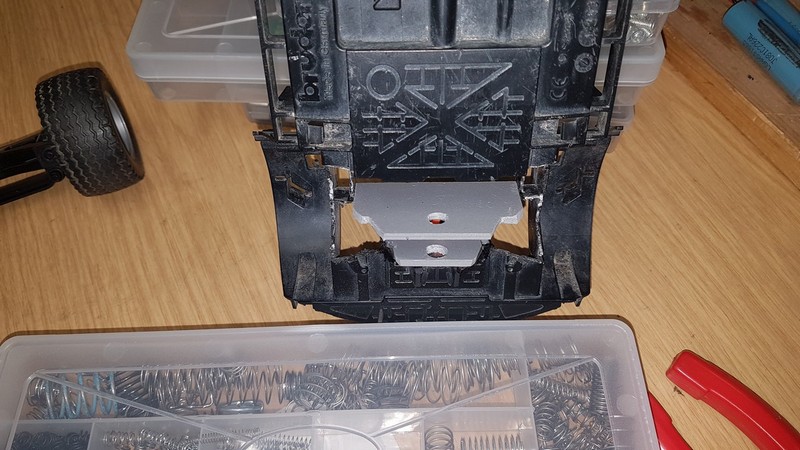

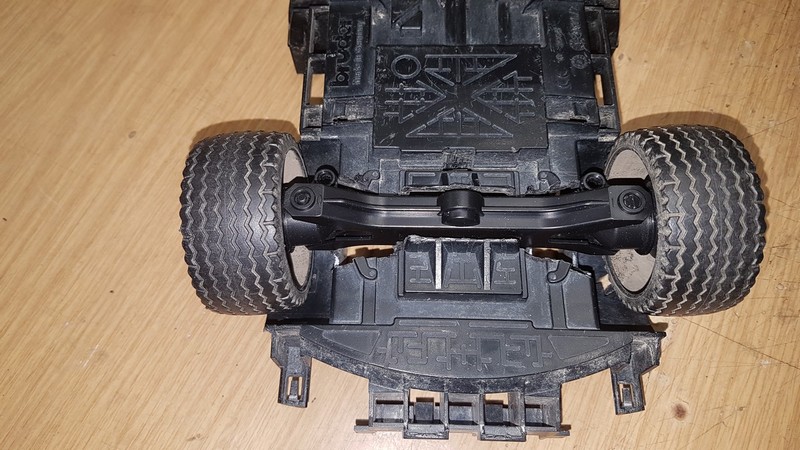

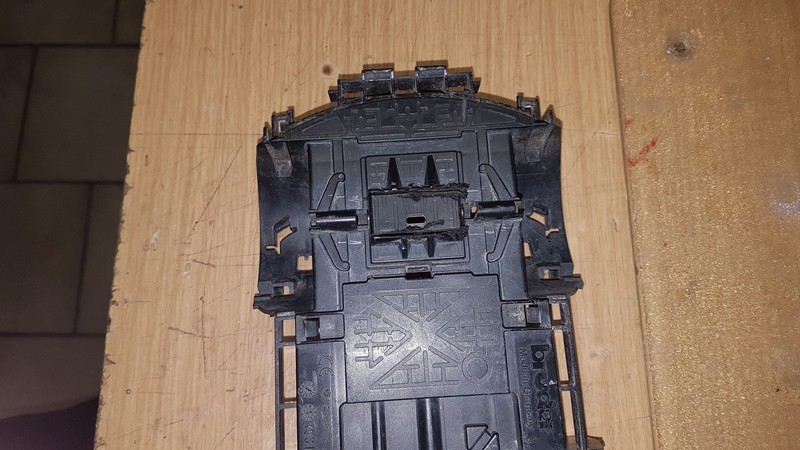

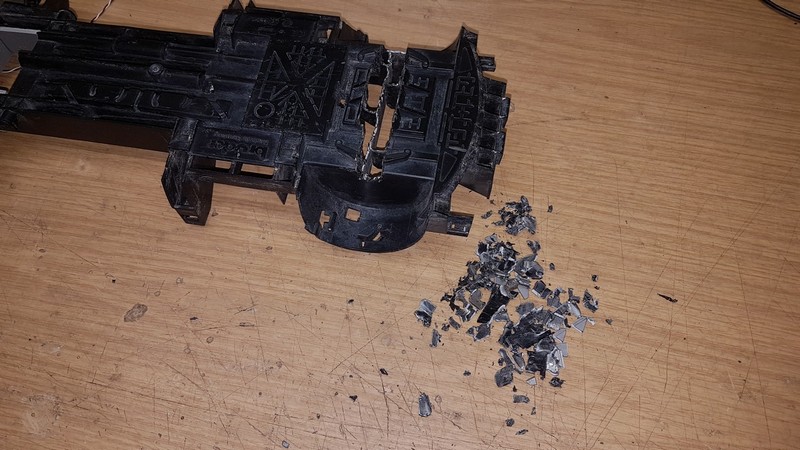

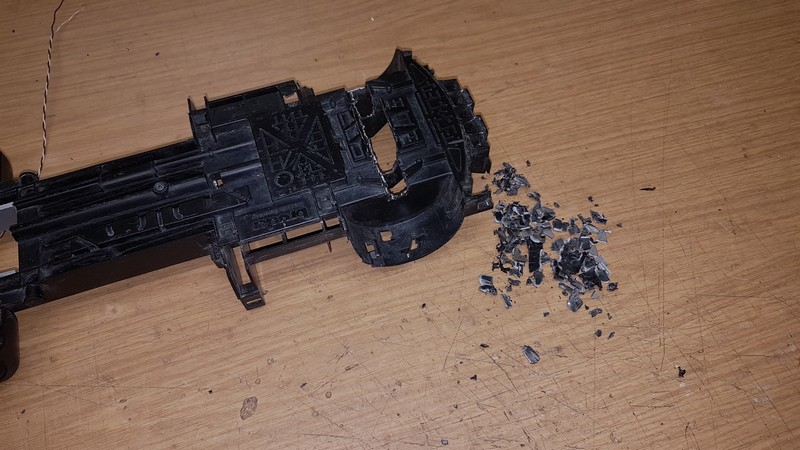

Jetzt muß ich den Trägerrahmen für die Aufnahme der Lenkachse entsprechend bearbeiten.

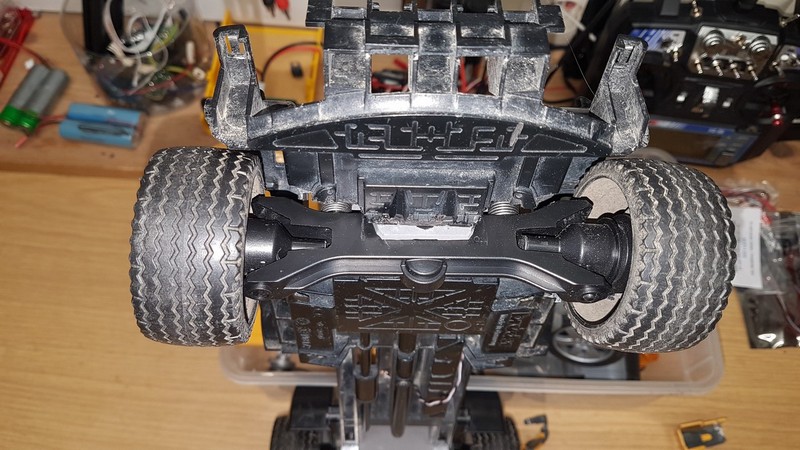

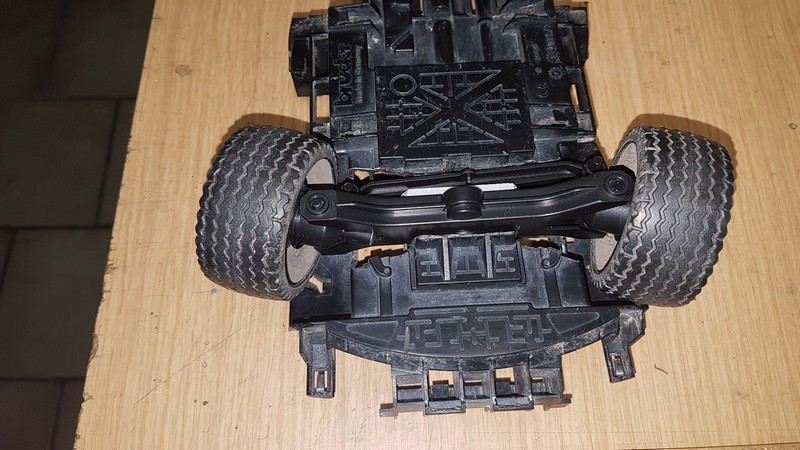

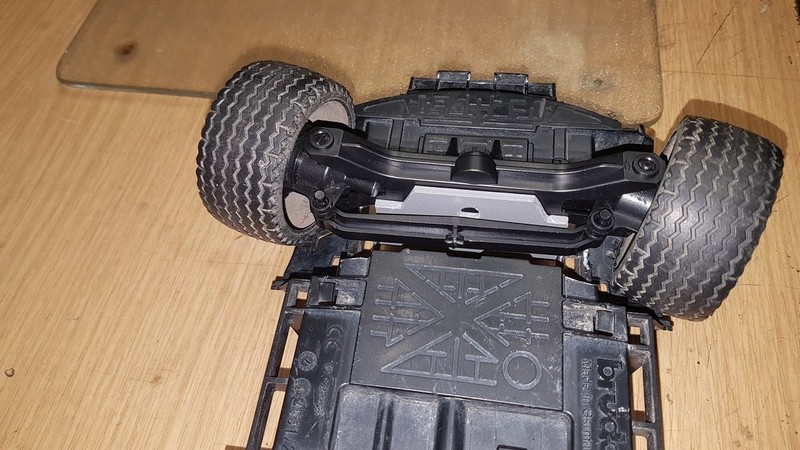

Die Achse passt jetzt bündig in die Öffnung am Boden.



-------------------------------------------------------------------------------------------

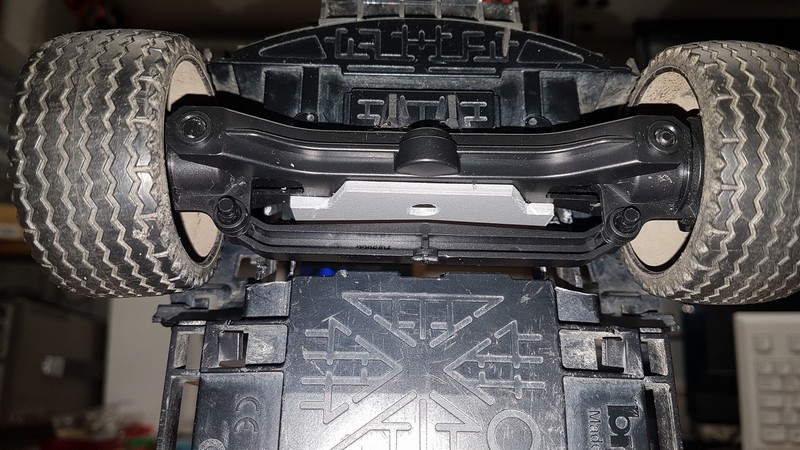

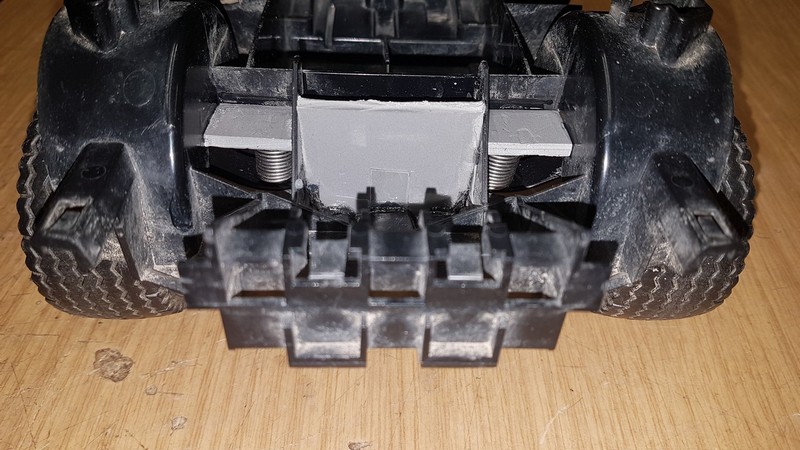

Die Ache bekommt eine Aufhängung in der Mitte.











Video :   Lenkungachse in Bewegung

-------------------------------------------------------------------------------------------

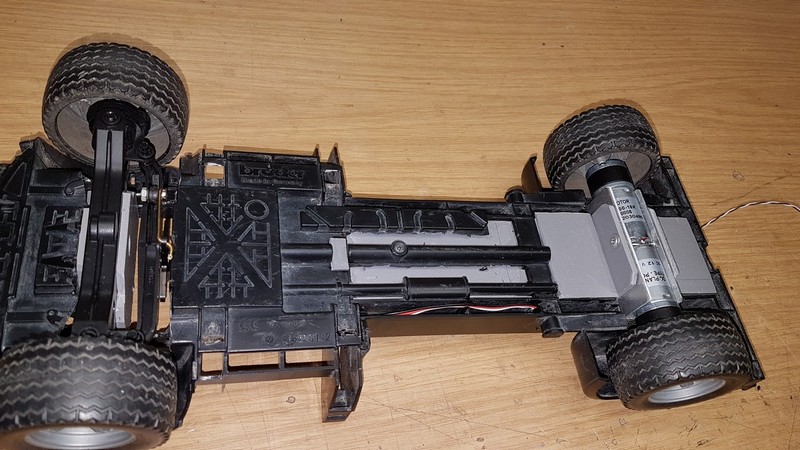

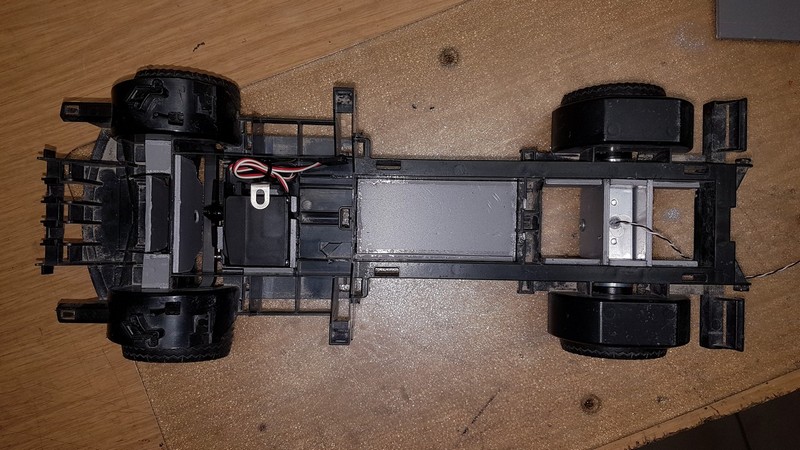

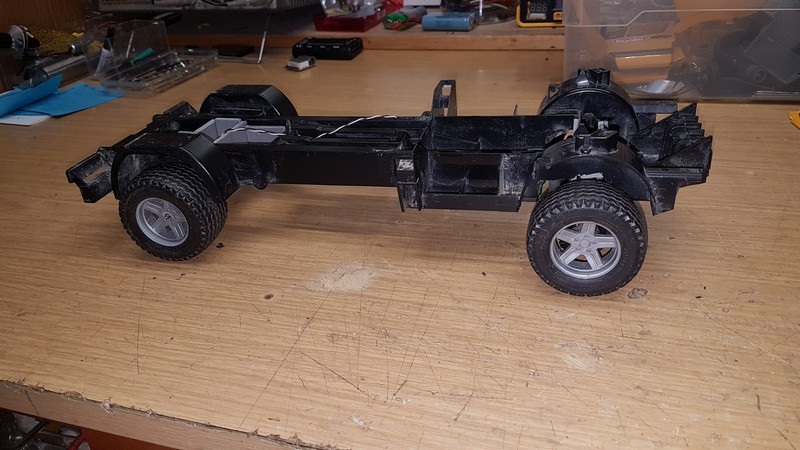

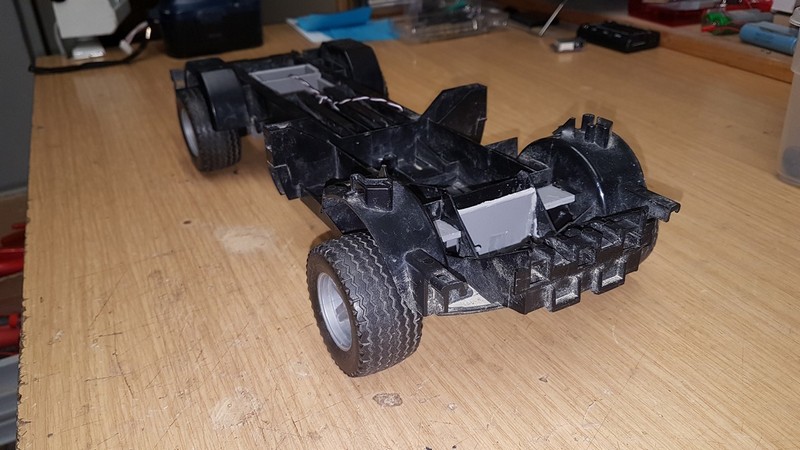

Die Achsen sind mit dem Chassis verbunden und das Chassis steht in der richtigen Höhe.









-------------------------------------------------------------------------------------------

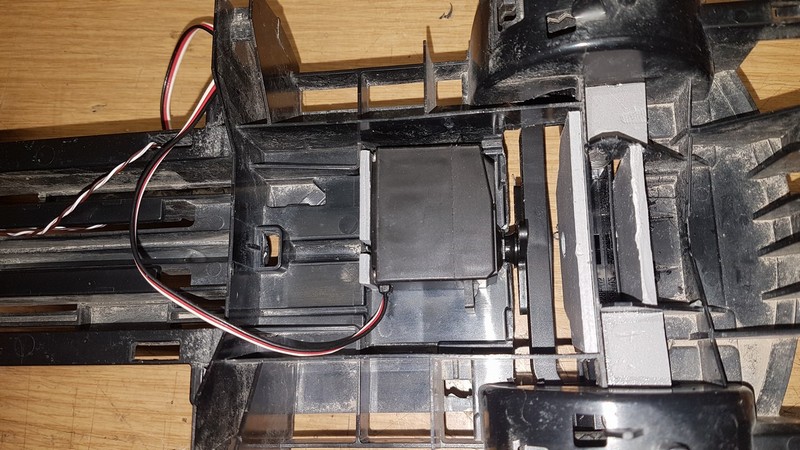

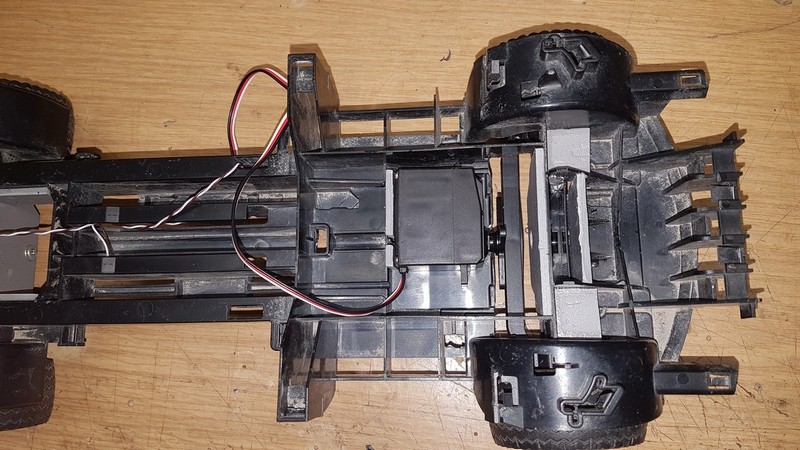

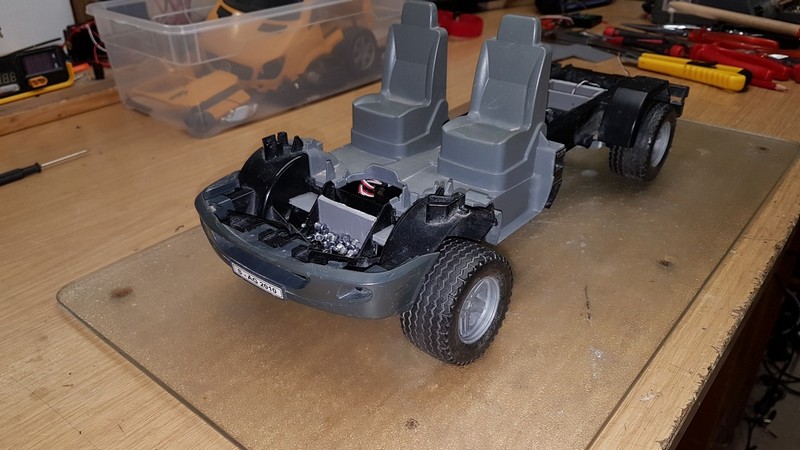

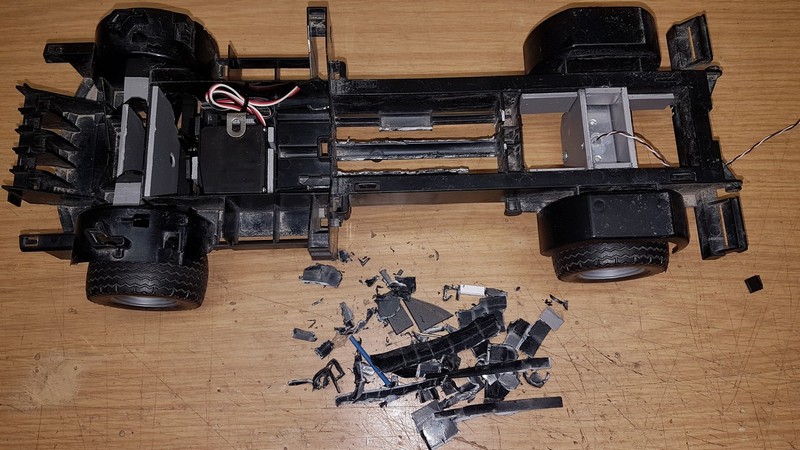

Nachdem ich das Chassis noch etwas bearbeitet habe, kann ich den Lenkservo platzieren.





-------------------------------------------------------------------------------------------

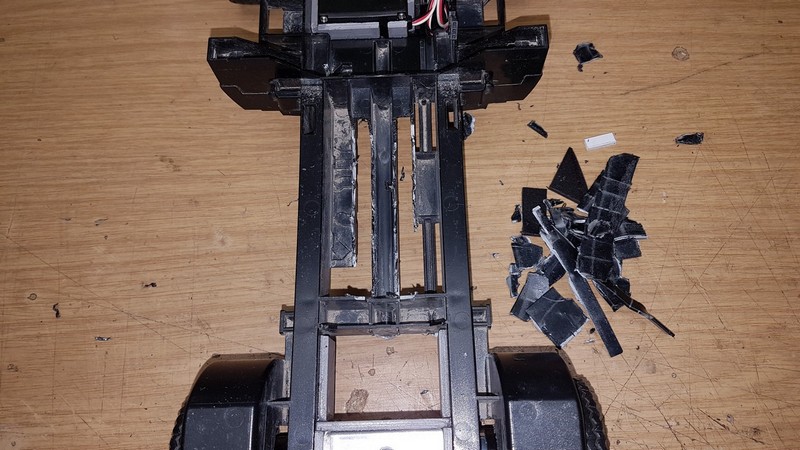

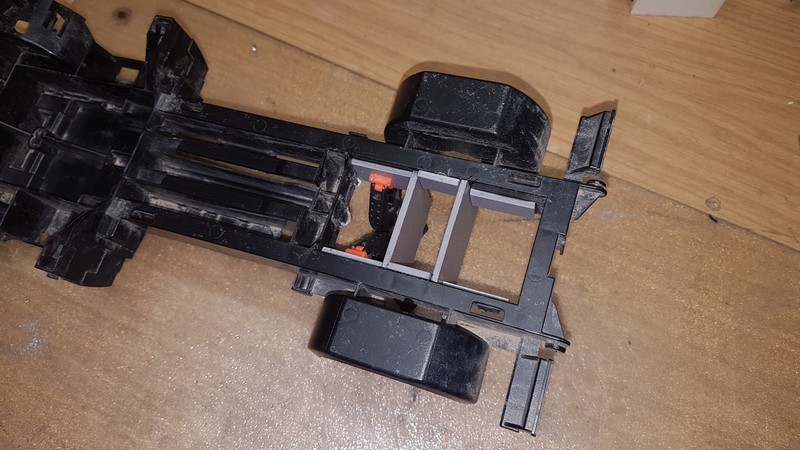

Weitere Bearbeitung am Chassis. Ich möchte den Fahrakku in dem Trägerrahmen unterbringen.







-------------------------------------------------------------------------------------------

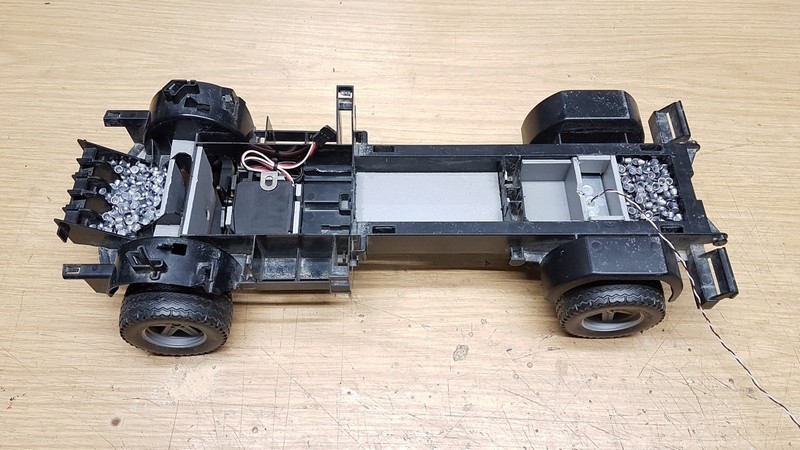

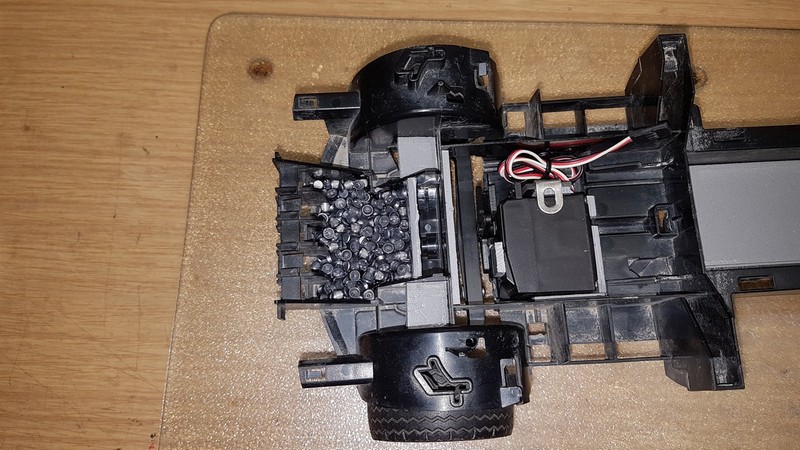

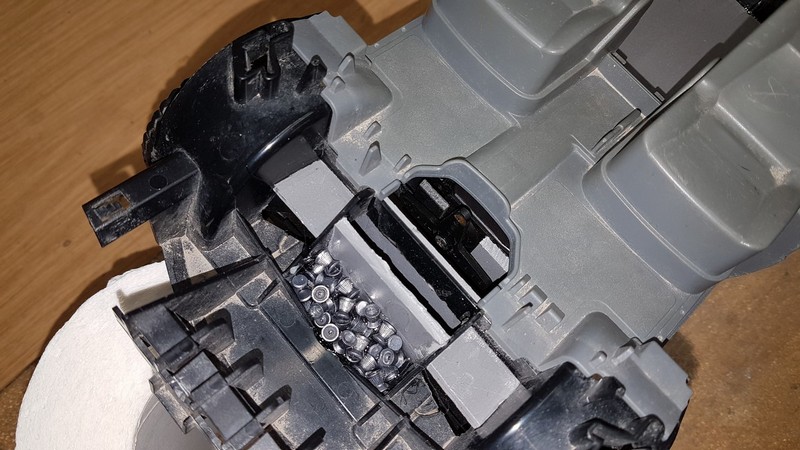

Bei einer Probefahrt mußte ich feststellen, dass das Modell zu leicht ist. Antrieb und Lenkung funktionieren nur schlecht. Ich werde an der Lenkachsen mehr Gewicht durch etwas Blei anbringen.







-------------------------------------------------------------------------------------------

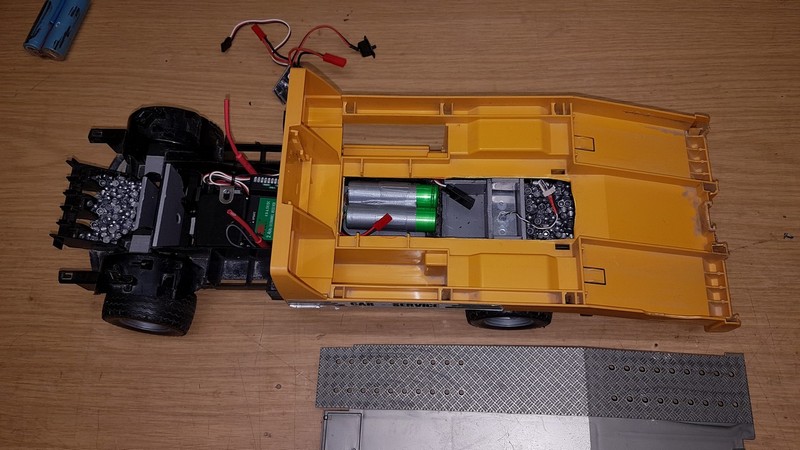

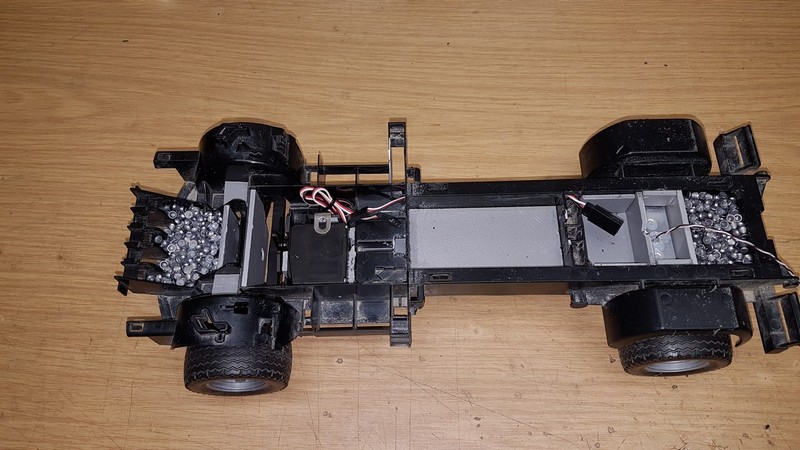

An der Hinterachse habe ich auch 2 Mulden für Gewicht und die Unterbringung des Fahrtreglers montiert.







-------------------------------------------------------------------------------------------
Mit mehr Gewicht auf den Achsen fährt das Modell wesentlich besser.

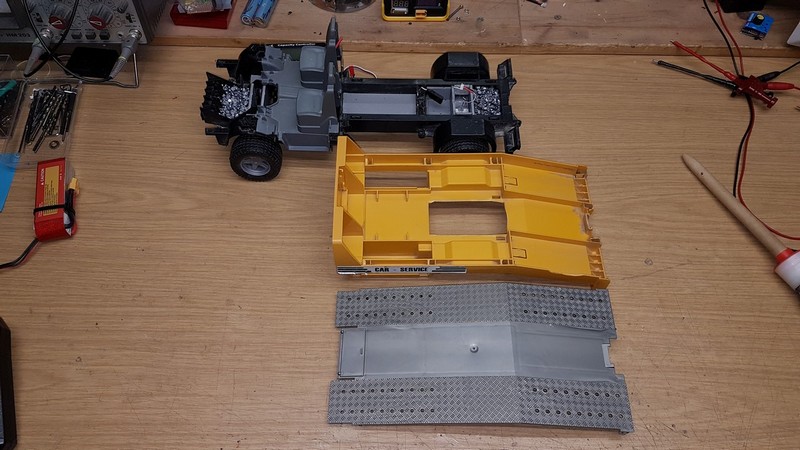

Jetzt mache ich mich an die Bearbeitung der Laderampe.

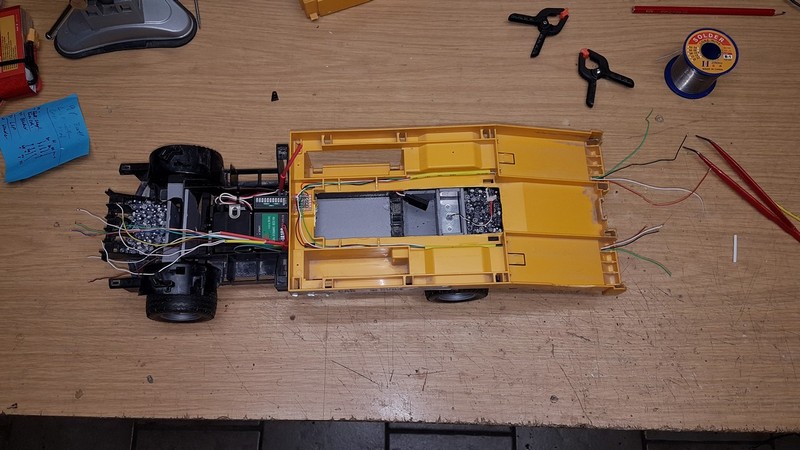

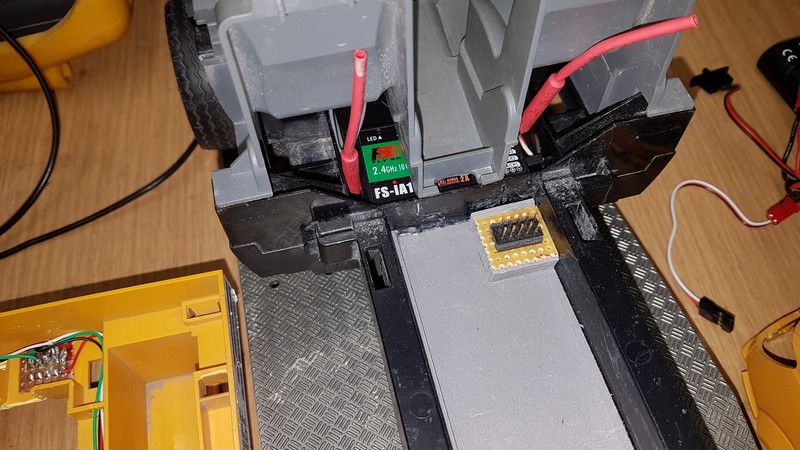

Über eine Steckverbindung wird die rückwertige Beleuchtung und später die Seilwinde mit Strom versorgt.









-------------------------------------------------------------------------------------------

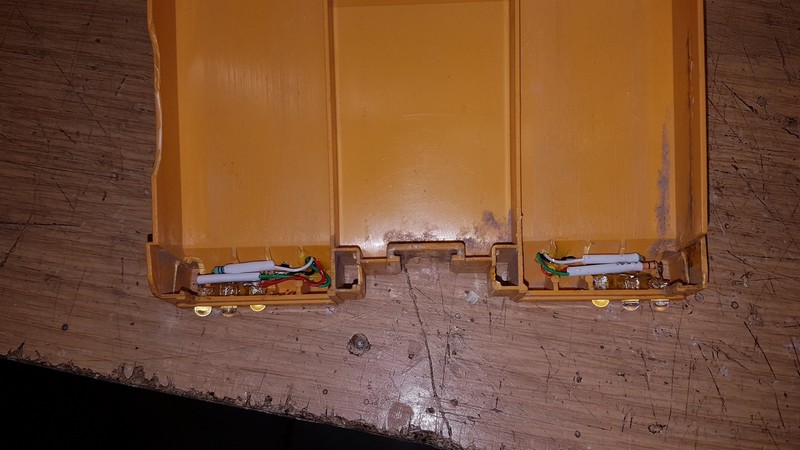

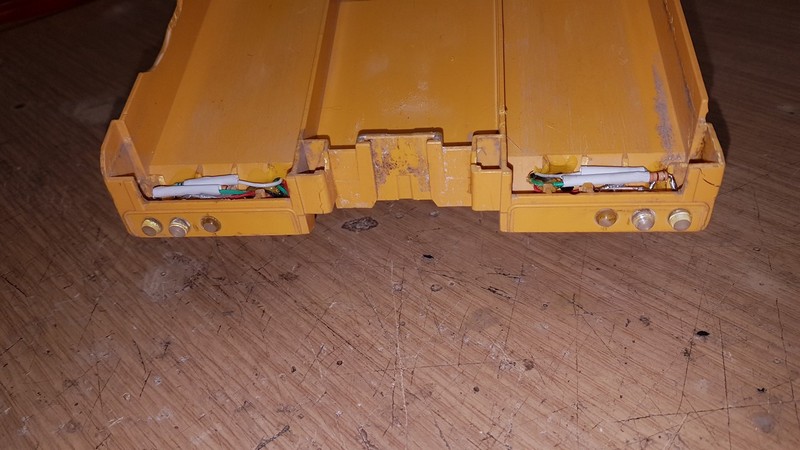

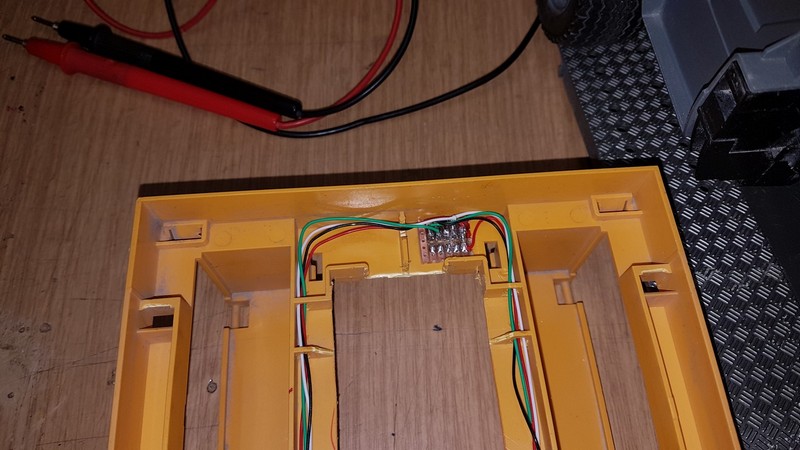

Die LEDs für die Rücklichter sind verbaut und über Vorwiderstände verkabelt.





-------------------------------------------------------------------------------------------
Dieser Baubericht wird erweitert, wenn ich einen neuen Bauabschnitt beginne oder fertig gestellt habe.
